优势特点：CPC低组装滑块HRC25ML属于重载系列直线导轨，组合高度为40mm，滑块安装孔为50*35mm。直线导轨主要是通过介质来进行运动的，由于它特殊的运动方式，它的作用却又是在减少摩擦力的。

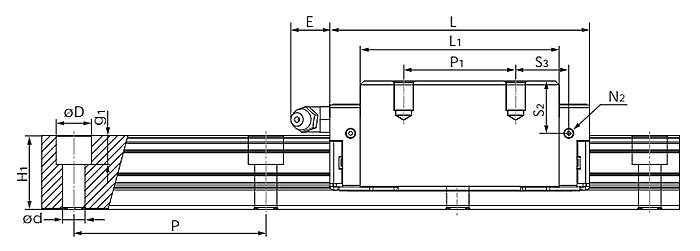

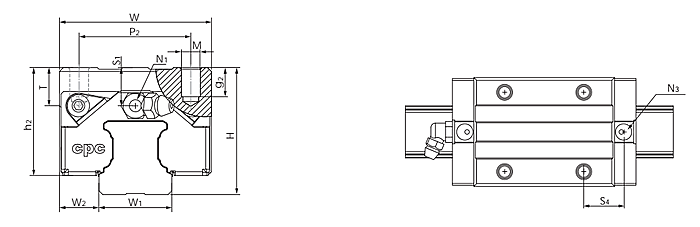

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC25ML | 40 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 105 | 86 | 34 | 50 | 35 | M6×9 | - | 12 | M6×7.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC25ML | M3×6.5 | P4 | 12 | 12 | 16.3 | 21 | 22 | 30.7 | 57.7 | 735 | 710 | 710 | 685 | 3020 |
可同时承受上下左右方向的负荷由于CPC滑轨滑块HRC25ML特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。
CPC低组装滑块HRC25ML属于重载系列直线导轨，组合高度为40mm，滑块安装孔为50*35mm。直线导轨主要是通过介质来进行运动的，由于它特殊的运动方式，它的作用却又是在减少摩擦力的。
