直线轴承滑块单元

YTP直线轴承滑块单元TBR□UU型

  • 产品类别:直线轴承滑块单元
  • 产品型号:
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:258 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:

材质表:

型号 生产标准 内装轴承 外壳材质 外壳表面处理 使用温度℃
TBR口UU GBT/16940-2012 LM口UU-OP 6063铝合金 本色阳极氧化处理(常规) 黑色阳极氧化处理(定做) -20~80
TBR口M GBT/16940-2012 LM口M-OP 6063铝合金 本色阳极氧化处理(常规) 黑色阳极氧化处理(定做) -20~150

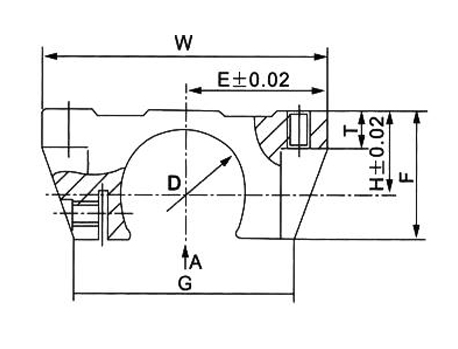

图纸

  • 直线轴承直线轴承

型号参数

型号  内装轴承 D H E T F G W B C L S 重量 (KG)
TBR16  LM16UU-OP 28 17.86 31 8 27 48 62 30 50 42 M5 0.18
TBR20 LM20UU-OP  32 20.99 34 10 31.4 52.4 68 37 54 51 M6 0.30
TBR25 LM25UU-OP  40 28.0 41 12 41 61 82 50 65 65 M8 0.60
TBR30 LM30UU-OP  45 33.48 45.5 12 48 65 91 60 75 75 M8 0.90
