优势特点：
材质表：
| 型号 | 生产标准 | 外壳 | 滚珠 | 保持器 | 附件（密封件）材质 | |||||
| 材质 | 硬度（HRC） | 表面处理 | 材质 | 硬度（HRC） | 材质 | 使用温度℃ | 骨架 | 橡胶 | ||
| LME□LUU | GBT/16940-2012 | Gcr15 | 60～64 | - | Gcr15 | 61～66 | 树脂 | -20～80 | 65Mn | 丁腈胶 |
| LME□LAUU | GBT/16940-2012 | Gcr15 | 60～64 | 无电解镀镍 | Gcr15 | 61～66 | 树脂 | -20～80 | 65Mn | 丁腈胶 |

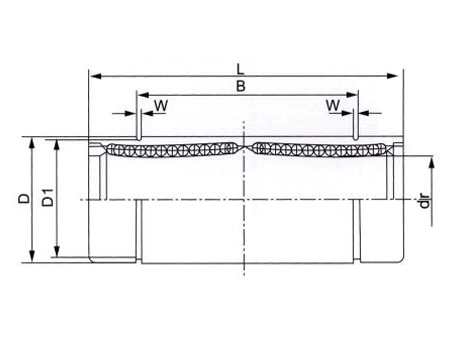

LME□LUU (欧洲标准)图纸：
参数：
| 型号 | 球例数 | 重量 （g） | 主要尺寸 |
径向 跳动 (MAX.) |
基本额定载荷 | ||||||||||
|
内径 dr |
内径 公差 |
外径 D |
外径 公差 |
长度 L |
长度 公差 |
外止动槽 B |
外止动槽 公差 |
外止动槽 D1 |
W | C(kgf) | Co(kgf) | ||||
| LME8LUU | 4 | 40 | 8 | +0.009 -0.001 | 16 | 0 -0.009 | 46 | 0 -0.30 | 33 | 0 -0.30 | 15.2 | 1.1 | 0.015 | 43 | 82 |
| LME10LUU | 4 | 62 | 10 | +0.009 -0.001 | 19 | 0 -0.011 | 55 | 0 -0.30 | 44 | 0 -0.30 | 18 | 1.3 | 0.015 | 60 | 112 |
| LME12LUU | 4 | 80 | 12 | +0.009 -0.001 | 22 | 0 -0.011 | 61 | 0 -0.30 | 45.8 | 0 -0.30 | 21 | 1.3 | 0.015 | 83 | 160 |
| LME16LUU | 5 | 115 | 16 | +0.011 -0.001 | 26 | 0 -0.011 | 68 | 0 -0.30 | 49.8 | 0 -0.30 | 24.9 | 1.3 | 0.015 | 94 | 182 |
| LME20LUU | 5 | 180 | 20 | +0.011 -0.001 | 32 | 0 -0.013 | 80 | 0 -0.30 | 61 | 0 -0.30 | 30.5 | 1.6 | 0.017 | 140 | 280 |
| LME25LUU | 6 | 430 | 25 | +0.013 -0.002 | 40 | 0 -0.013 | 112 | 0 -0.40 | 82 | 0 -0.40 | 38 | 1.85 | 0.017 | 160 | 320 |
| LME30LUU | 6 | 615 | 30 | +0.013 -0.002 | 47 | 0 -0.013 | 123 | 0 -0.40 | 104.2 | 0 -0.40 | 44.5 | 1.85 | 0.017 | 255 | 560 |
| LME40LUU | 6 | 1400 | 40 | +0.016 -0.004 | 62 | 0 -0.015 | 151 | 0 -0.40 | 121.2 | 0 -0.40 | 59 | 2.15 | 0.020 | 350 | 820 |
| LME50LUU | 6 | 2320 | 50 | +0.016 -0.004 | 75 | 0 -0.015 | 192 | 0 -0.40 | 155.2 | 0 -0.40 | 72 | 2.65 | 0.020 | 620 | 1622 |
| LME60LUU | 6 | 3920 | 60 | +0.016 -0.004 | 90 | 0 -0.022 | 209 | 0 -0.40 | 170 | 0 -0.40 | 86.5 | 3.15 | 0.025 | 770 | 2040 |
