超重载型THK直线导轨NR-NRS

  • 产品类别:THK导轨
  • 产品型号:THK直线导轨NR-NRS
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:2070 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:NR/NRS超重载型的THK滚动直线导轨的刚性非常高,因此在结构上容易受到安装面的中心线不重合度、组装误差的影响。若受到了这种影响,则可能造成使用寿命缩短、运行不畅。




自动化机械专用超重载型THK直线导轨NR-NRS,钢球沿着导轨和滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在滑块上的端盖板,使钢球列循环运动。钢球的滚动面是通过专用设备和具有极高精度的加工技术加工而成,实现了比以往产品更接近球径的深沟滚动面加工的加工。因此,提高了工具机所必需的高刚性、耐振动与冲击性、阻尼性(减衰性),成为能够承受超重载荷的类型。

NR/NRS超重载型的THK滚动导轨的刚性非常高,因此在结构上容易受到安装面的中心线不重合度、组装误差的影响。若受到了这种影响,则可能造成使用寿命缩短、运行不畅。

【高刚性】

反径向与侧向刚性低下的原因是由于NR/NRS滑块或轨道本身的刚性低,为了提高滑块和轨道的刚性,使用FEM在有限的尺寸内对滑块和轨道进行了优化设计。

同时,THK还备有具有相同尺寸但特性有所不同的、径向型的NR型和4方向等负荷型的NRS型这2种类型的产品,可根据条件要求来选择使用。

【超重载荷】

因为滚动面的曲率近似于球径,所以承载负荷时,钢球接触面积会变大,NR/NRS导轨能够获得超重载荷的承载能力。

【提高了阻尼效果】

机床(装配超重载型THK直线导轨NR-NRS)非切削运行时,THK导轨像平常一样轻快地运动,机床切削工件时,由于导轨承受切削负荷,钢球与滚动面之间的接触面积增大,滚动运动与滑动运动混和在一起,成为恰当的滚动滑动运动。因此,摩擦阻力增加,提高了阻尼效果(减衰性)。由于这时滑动的绝对量甚微,磨损极少,因而对寿命不会产生影响。

【极其合理的LM滚动导轨】

THK直线导轨超重载型NR-NRS不会产生在哥德式拱形沟槽中所见到的过大的差动滑动,快速进给时能轻快地运动,实现了较高的定位精度。同时,在切削时根据切削负荷会产生适当的差动滑动,来增加滚动阻力,提高了阻尼效果,改善了切削性能。因此,NR和NRS型是设计极其合理的LM滚动导轨。








由于超重载型THK导轨NR-NRS直线导轨的径向间隙能够极大地影响直线导轨的行走精度、负荷承载能力和刚性,因而根据用途选择适当的间隙就十分重要。一般说来,考虑到往复运动可能产生的振动和冲击,选择负间隙(即施加预压 ),就能对使用寿命和精度产生良好的影响。

所有型号的直线导轨(除了分离类型的HR、GSR和GSR-R型)的间隙,均在发货前按规定进行了调整,因此它们就不需要再加以预压调整。

预压(预载荷)是指事先施加到滚动体(钢球、滚柱)上的内部负荷,目的是要提高THK滑块的刚性。

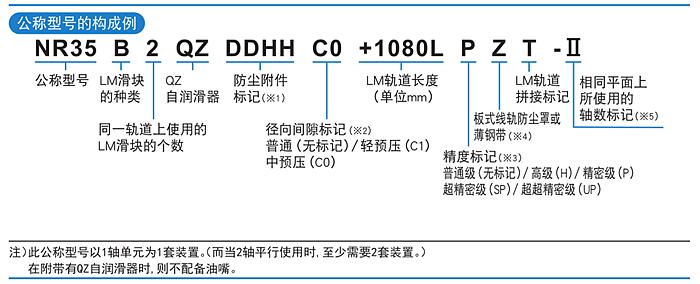

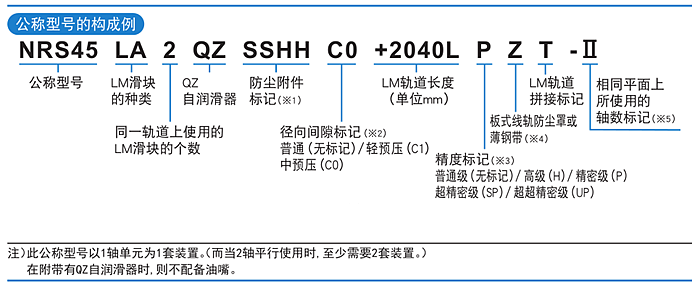

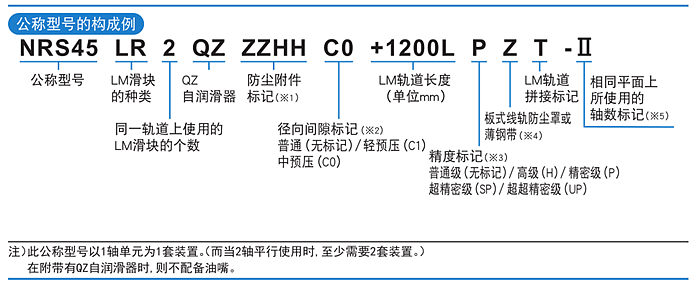

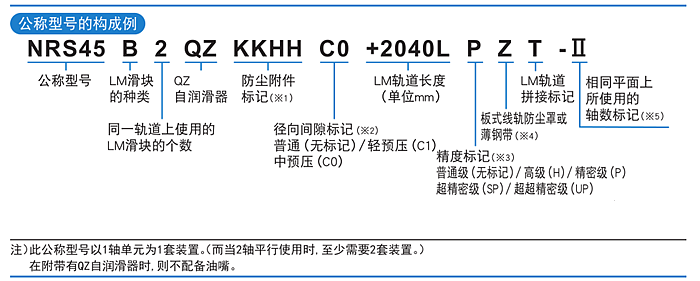

按型号划分为普通级(无标记)、高级(H)、精密级(P)、超精密级(SP)以及超超精密级(UP)。

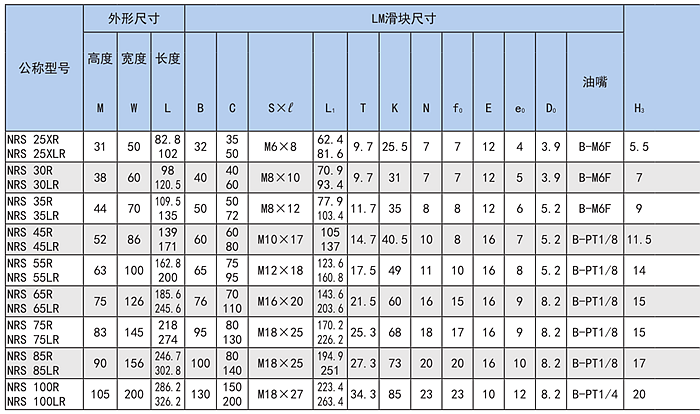

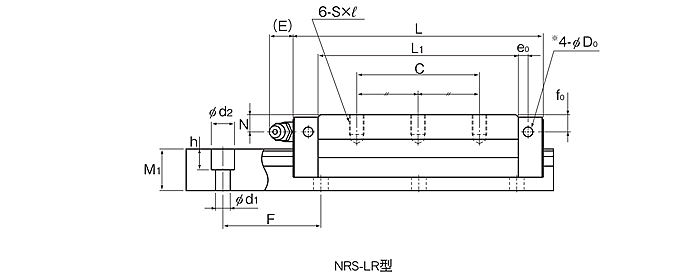

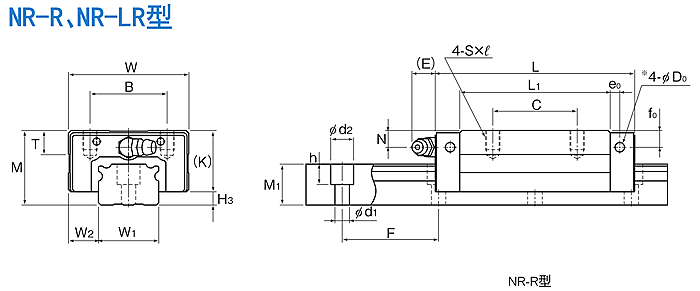

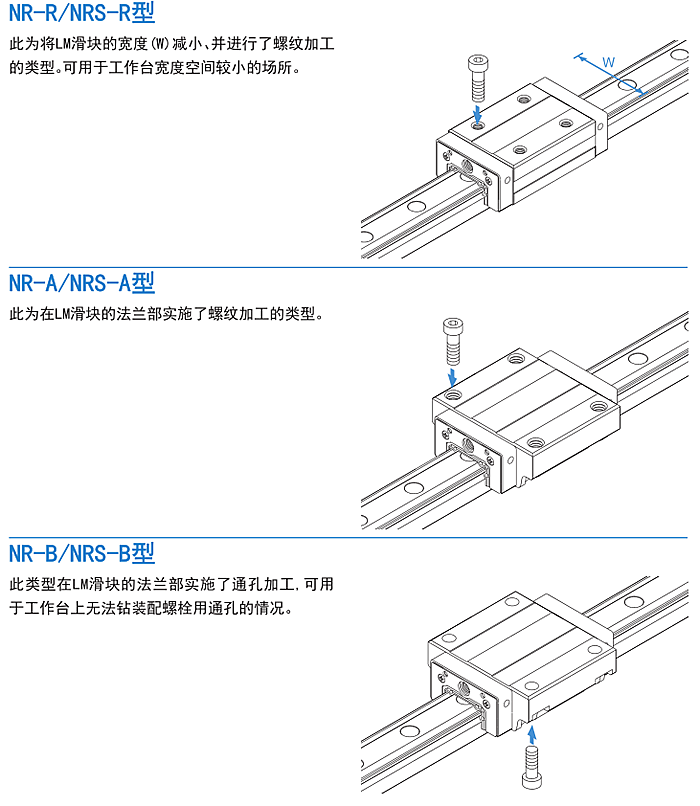

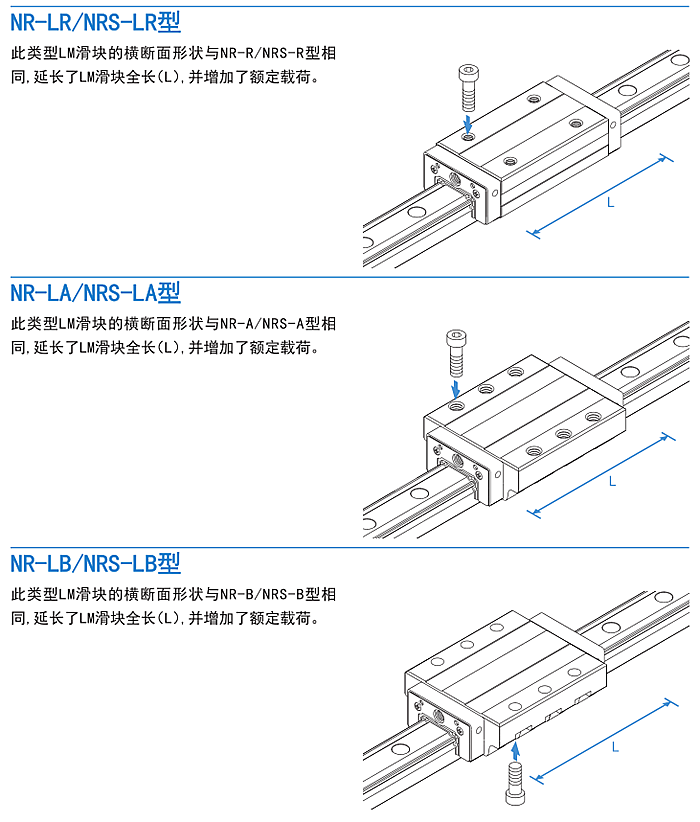

四方型滑块:

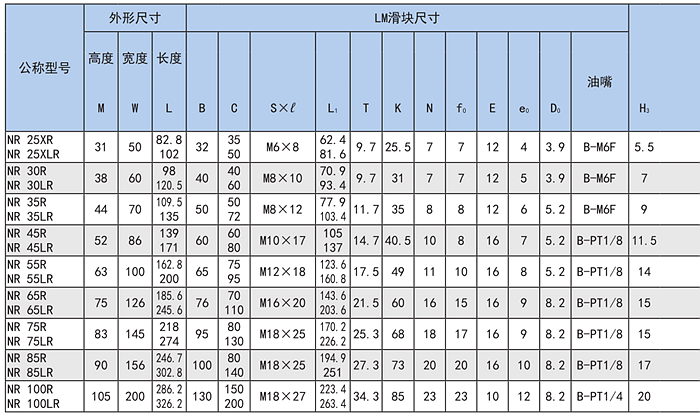

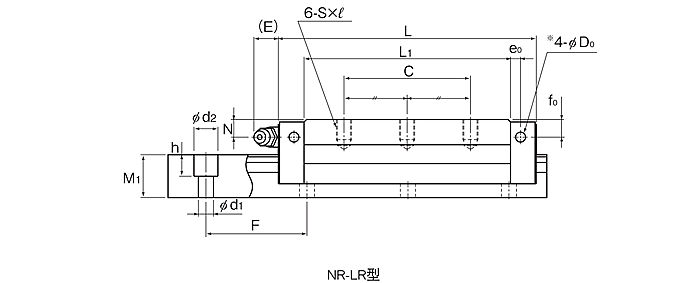

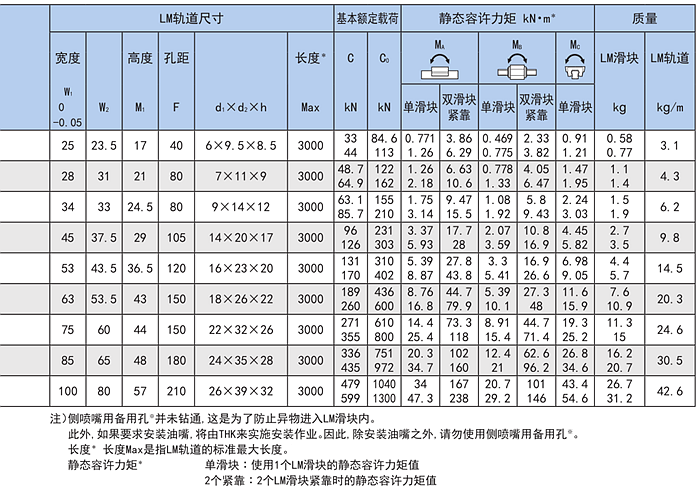

NR25XR  NR25XLR  NR30R  NR30LR  NR35R  NR35LR  NR45R  NR45LR  NR55R  NR55LR  NR65R  NR65LR NR75R  NR75LR  NR85R  NR85LR  NR100R  NR100LR

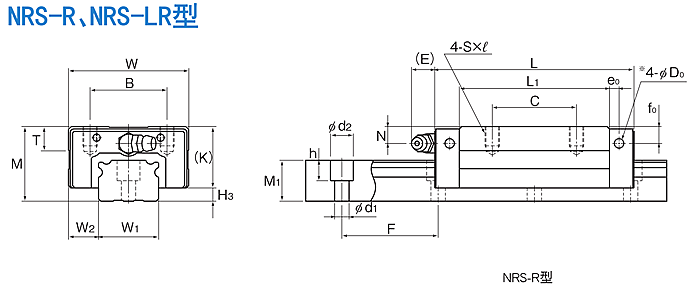

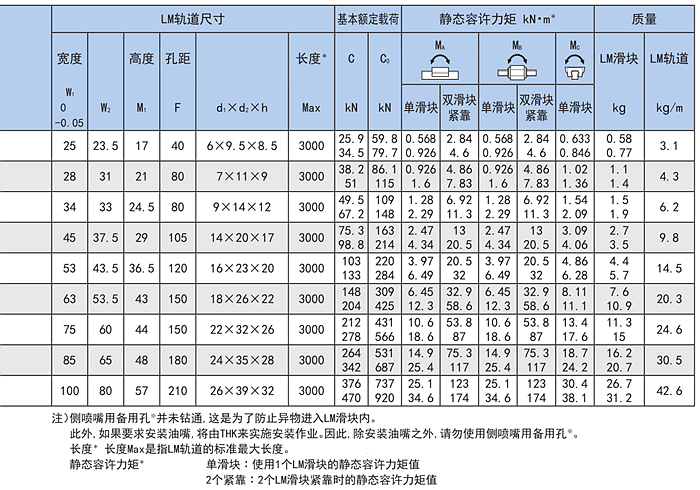

NRS25XR  NRS25XLR  NRS30R  NRS30LR  NRS35R  NRS35LR  NRS45R  NRS45LR  NRS55R  NRS55LR NRS65R  NRS65LR  NRS75R  NRS75LR  NRS85R  NRS85LR  NRS100R  NRS100LR

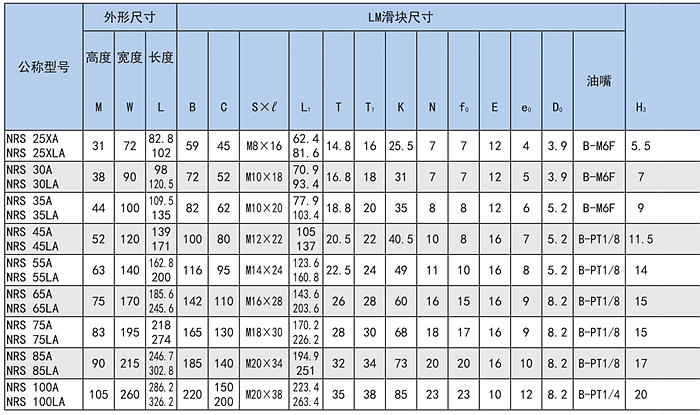

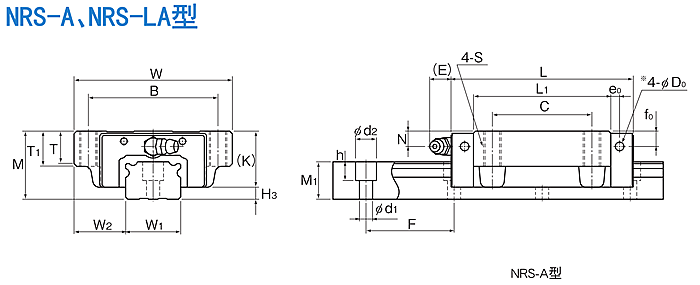

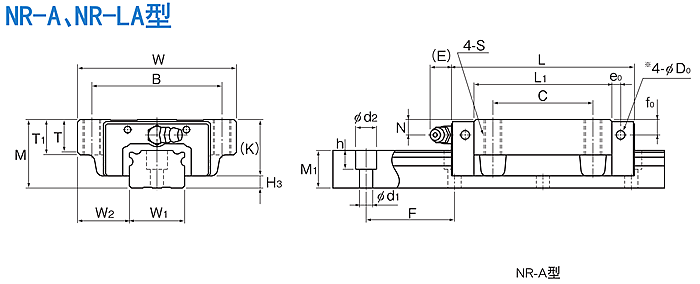

法兰型滑块:

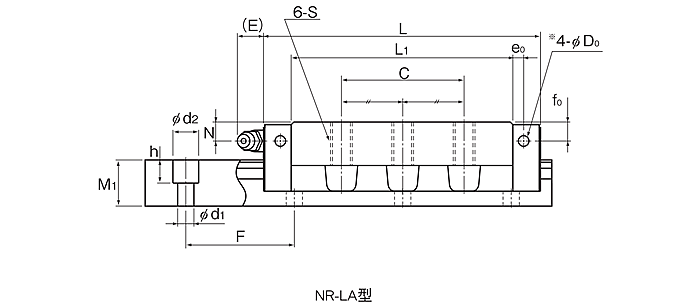

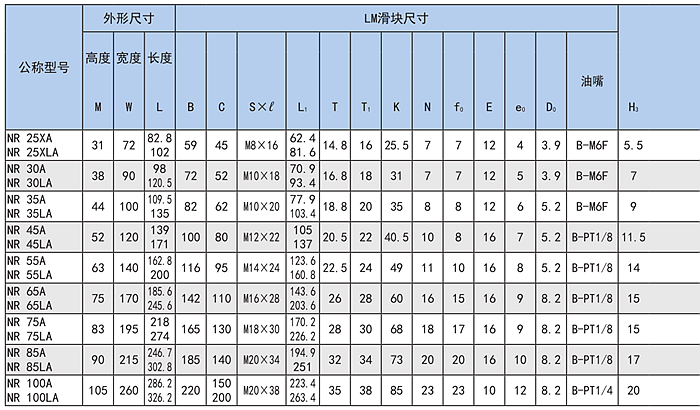

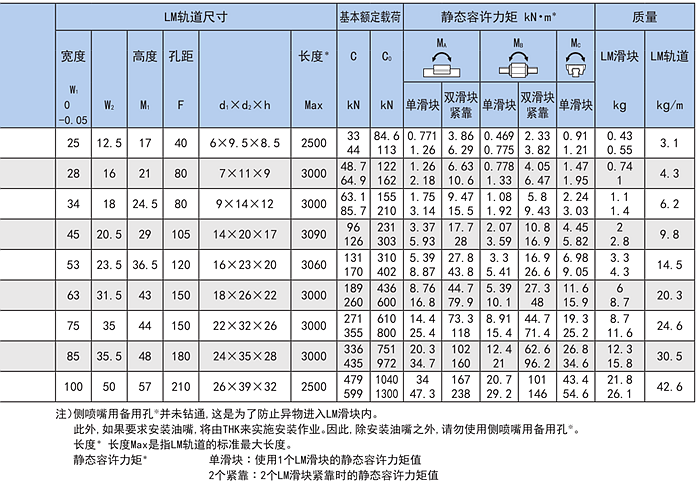

NR25XA  NR25XLA  NR30A  NR30LA  NR35A  NR35LA  NR45A  NR45LA  NR55A  NR55LA  NR65A  NR65LA NR75A  NR75LA  NR85A  NR85LA  NR100A  NR100LA

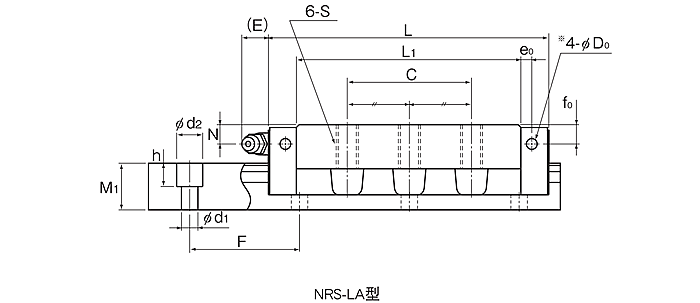

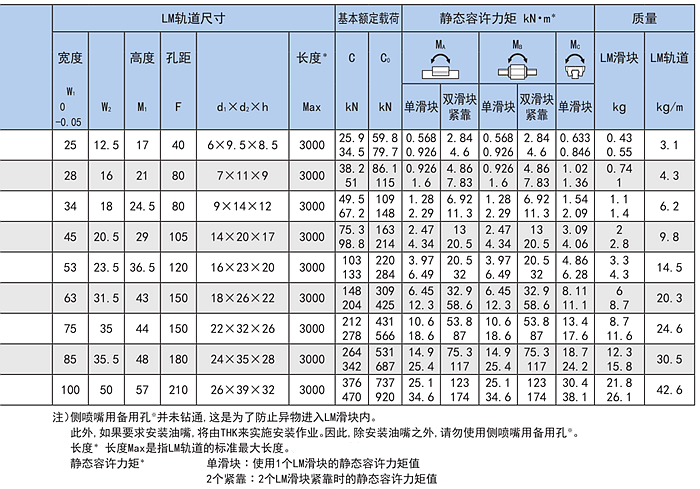

NRS25XA  NRS25XLA  NRS30A  NRS30LA  NRS35A  NRS35LA  NRS45A  NRS45LA  NRS55A  NRS55LA NRS65A  NRS65LA  NRS75A  NRS75LA  NRS85A  NRS85LA  NRS100A  NRS100LA

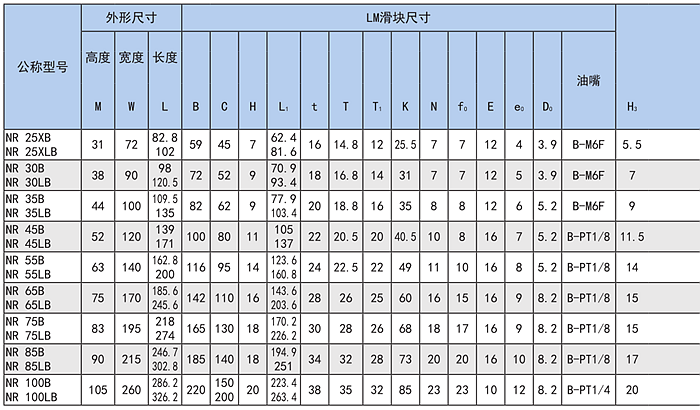

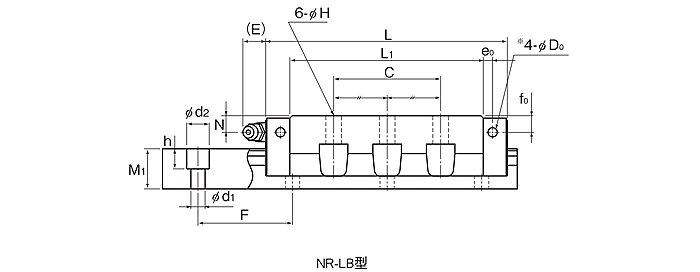

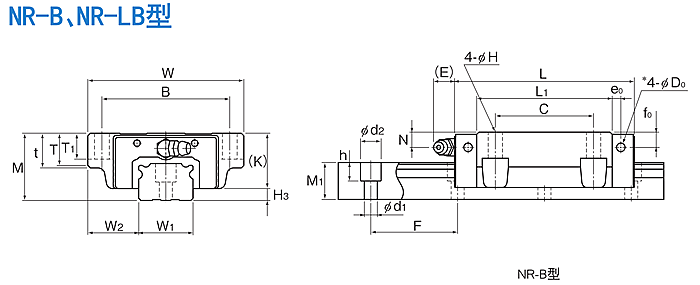

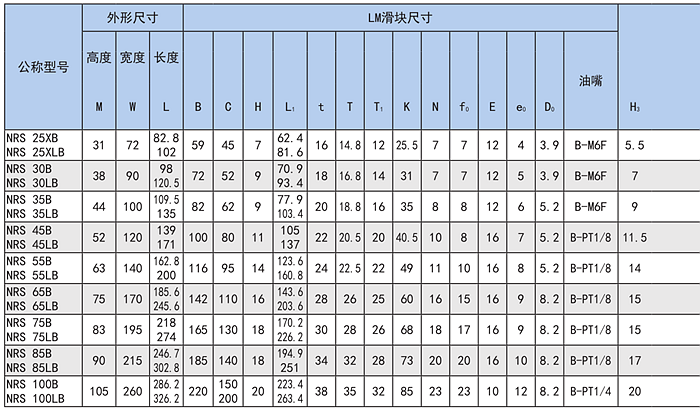

NR25XB  NR25XLB  NR30B  NR30LB  NR35B  NR35LB  NR45B  NR45LB  NR55B  NR55LB  NR65B  NR65LB NR75B  NR75LB  NR85B  NR85LB  NR100B  NR100LB

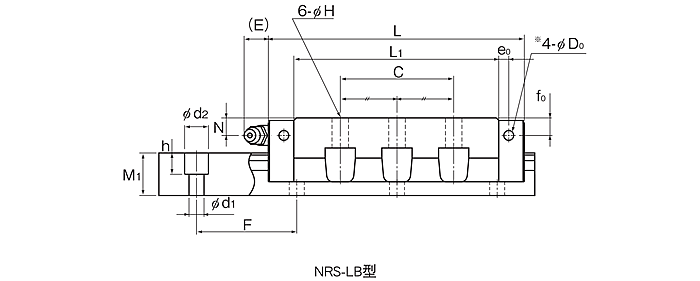

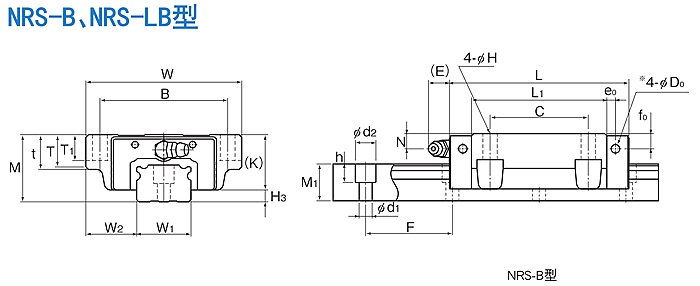

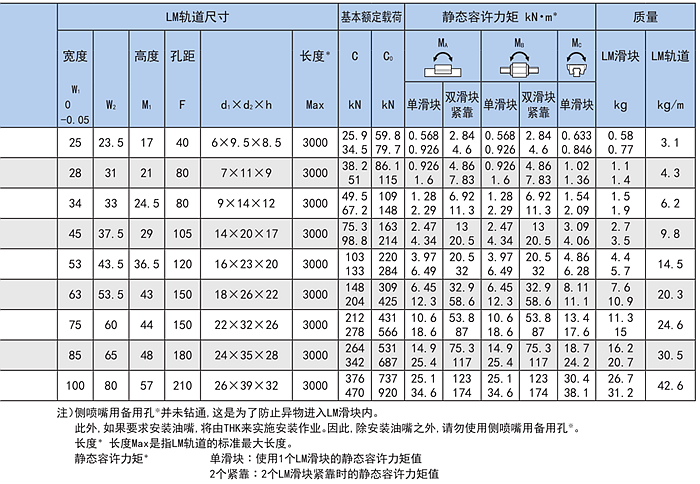

NRS25XB  NRS25XLB  NRS30B  NRS30LB  NRS35B  NRS35LB  NRS45B  NRS45LB  NRS55B  NRS55LB NRS65B  NRS65LB  NRS75B  NRS75LB  NRS85B  NRS85LB  NRS100B  NRS100LB
