优势特点：日本THK直线导轨滑块SRN35LR属于超高刚性型导轨，组合高度为44，滑块对称安装孔为50*72。THK直线导轨滑块与导轨间的束制单元设计，使得直线导轨可以承担一定的扭矩，同时承受上下左右等各方向的负荷。

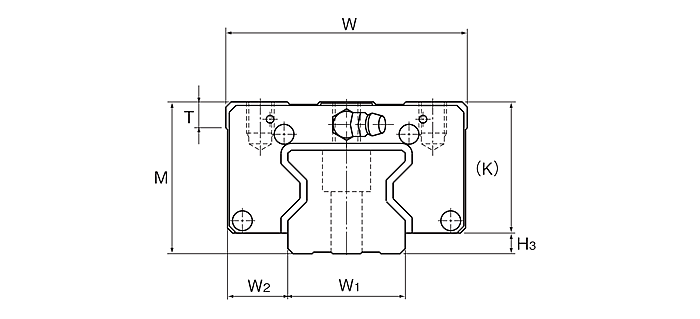

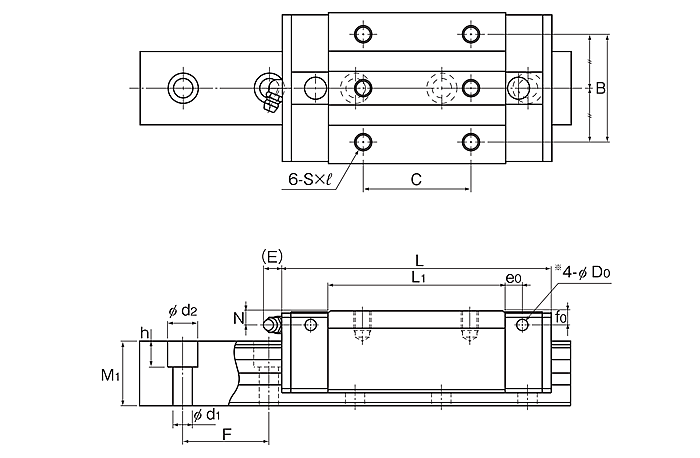

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E | e0 | f0 | D0 | 油嘴 | |||||||||||||||||||||||
| SRN35LR | 44 | 70 | 155 | 50 | 72 | M8×9 | 112.2 | 7.5 | 38 | 6.5 | 12 | 8 | 7 | 5.2 | B-M6F | 6 | |||||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定载荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRN35LR | 34 | 18 | 30 | 40 | 9×14×12 | 3000 | 76 | 165 | 3.13 | 17 | 3.13 | 17 | 3.31 | 1.4 | 6.9 | ||
日本THK线性滑轨SRN35LR的使用维护方法
(1)存放的方法
THK线性滑轨SRN35LR属于精密部件，如果以不当的方式存放，有可能引起直线导轨的弯曲变形，所以通常要将导轨放置在水平位置，在导轨下方进行多点支撑。在存放及运输过程中必须轻拿轻放，在使用过程中也不能承受非工作外力的撞击。
(2)防尘的方法
THK线性滑轨SRN35LR在滑块的两端设计有防尘装置，防止灰尘进入滑块内部影响滑块精度，如有特殊需要可以在导轨螺钉孔中安装埋栓，在导轨上使用油封板、波纹套管或伸缩护罩。
