优势特点：日本THK滑轨SRG65SLC属于超高刚性型导轨，组合高度为90，滑块对称安装孔为142*200。THK直线导轨具备精细工件台的导向技能直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动这是工件台完成直线轨道运动的根底。

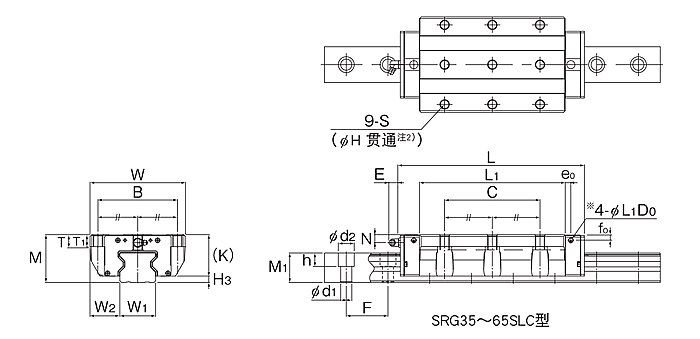

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG65SLC | 90 | 170 | 380 | 142 | 200 | - | M16 | 14.5 | - | - | 306.8 | 19.5 | 20 | 78.5 | 17 | 16 | 9 | 13.5 | 5.2 | B-PT1/8 | 11.5 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG65SLC | 63 | 53.5 | 54 | 75 | 18×26×22 | 3000 | 352 | 811 | 41.3 | 202 | 41.3 | 202 | 30.9 | 22.3 | 23.7 | ||
THK线性滑轨SRG65SLC，即在导轨截荷的相反方向给运动件施加一个机械的或液压的作用力(卸载力)，抵消导轨上的部分载荷，从而达到既保持导轨面问仍为直接接触，又减小导轨工作面的压力。一般卸载力取为运动件所受总重力的2／3左右。
日本THK滑轨SRG65SLC属于超高刚性型导轨，组合高度为90，滑块对称安装孔为142*200。THK直线导轨具备精细工件台的导向技能直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动这是工件台完成直线轨道运动的根底。
