THK超高刚性型SRG直线导轨

  • 产品类别:THK导轨
  • 产品型号:
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:433 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨SRG系列优点:通过滚柱保持器使滚柱被均匀分隔排列进行循环,因此可以防止滑块到达负荷区时的滚柱偏移,还能最大程度地减少滚动阻力的起伏变动,从而实现平滑而稳定的运动。







SRG型通过采用滚柱保持器,能获得低摩擦的平滑运动,是实现了长期运行而免维护的超高刚性滚柱导轨。

【超高刚性】

使用高刚性滚柱作为滚动体以及令滚柱全长为滚柱直径1.5倍以上,由此可以得到更高的刚性。

【4方向等负荷】

为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各滚柱列被设计成按接触角45°配置,因此所有方向都具有高刚性。

【通过防止偏移来实现平滑运动】

通过滚柱保持器使滚柱被均匀分隔排列进行循环,因此可以防止滑块到达负荷区时的滚柱偏移,还能最大程度地减少滚动阻力的起伏变动,从而实现平滑而稳定的运动。

【长期运行而免维护】

使用滚柱保持器可消除滚柱之间的相互摩擦,并提高油脂的保持能力,从而实现了长期运行而免维护。

【世界标准尺寸】

此型号的尺寸设计以由直线运动系统之先驱THK所开发的、事实上已成为世界标准的全钢球LM滚动导轨HSR型为基准。

【SRG型的润滑孔】

SRG型允许从LM滑块的侧面和顶面进行润滑。为了防止异物进入LM滑块,标准部件并未钻通润滑孔。如果使用润滑孔,请向THK咨询。

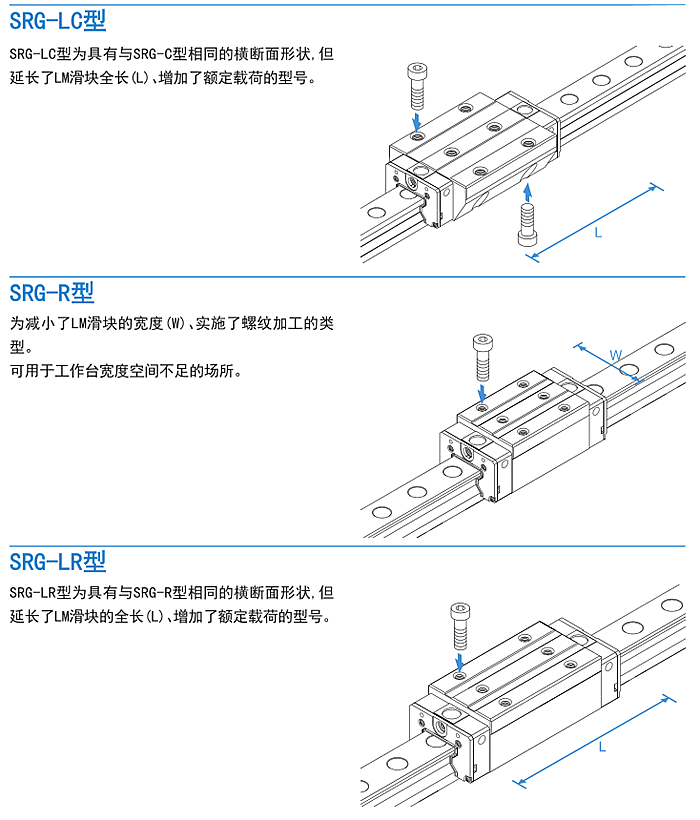

如果在SRG-R、SRG-LR型的顶面使用润滑孔,分别需要润滑附件。详细情况请向THK咨询。

安装方式为水平使用以外的情况时润滑剂可能会有难以输送到滚动面上的情况。

安装方式以及油嘴•配管接头在LM滑块上的安装位置请务必联系THK。

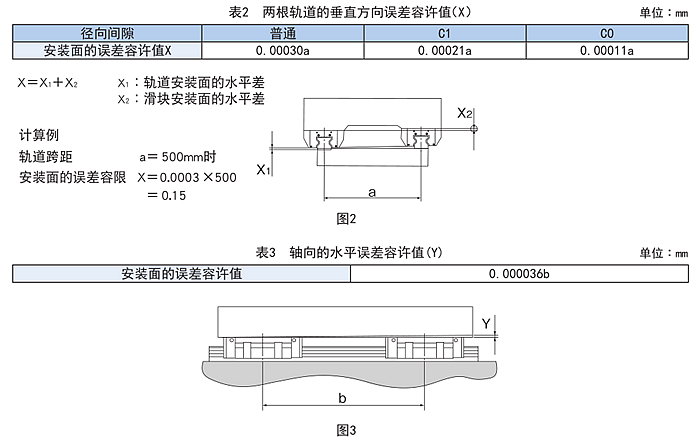

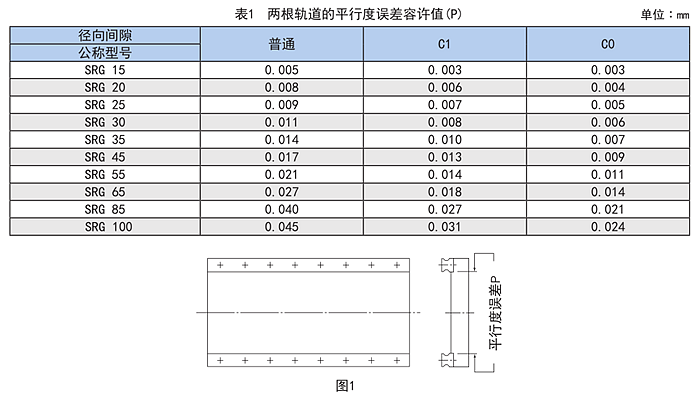

保持器型滚柱滚动导轨SRG型使用滚柱作为滚动体,因此具有极高的刚性,并且通过滚柱保持器可防止滚柱的侧偏,但是安装表面需要施加高精度加工。如果安装表面的误差过大,它将会影响滚动阻力以及使用寿命。下表列出了与径向间隙相应的安装面最大容许值(极限值)。

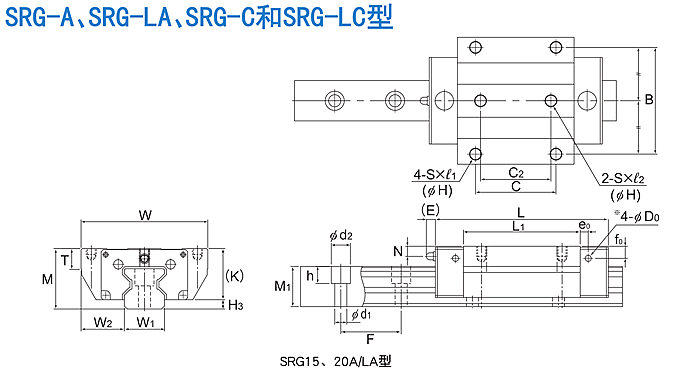

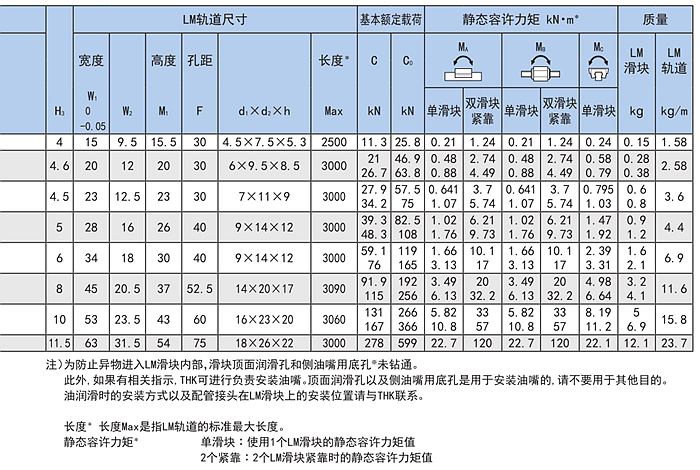

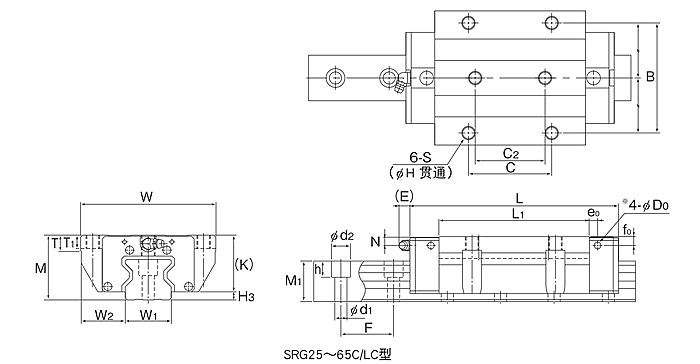

SRG15A  SRG20A  SRG20LA  SRG25C  SRG25LC  SRG30C  SRG30LC  SRG35C  SRG35LC  SRG35SLC  SRG45C SRG45LC  SRG45SLC  SRG55C  SRG55LC  SRG55SLC  SRG65C  SRG65LC  SRG65SLC

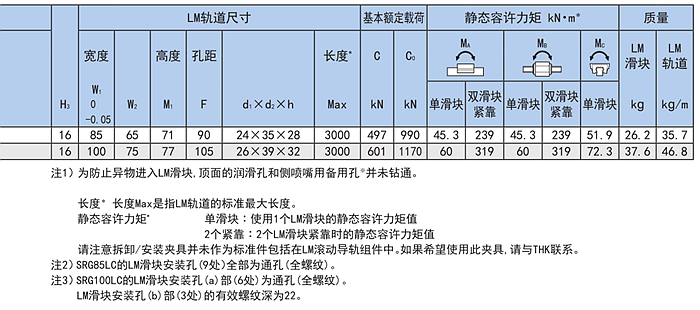

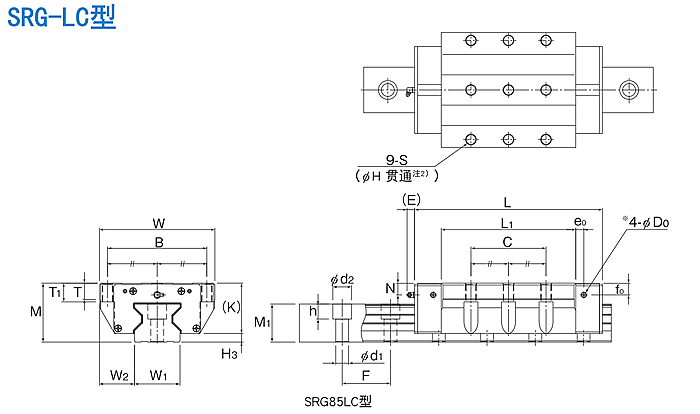

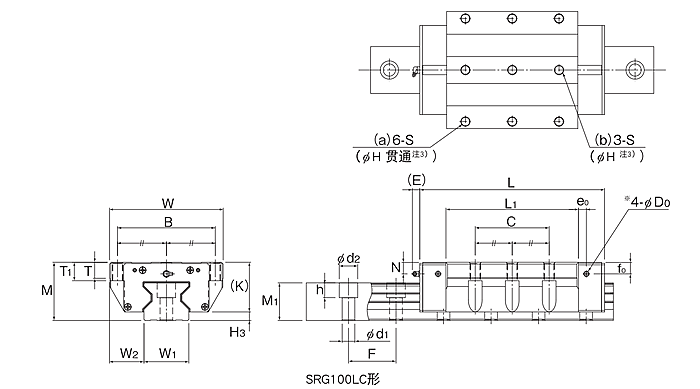

SRG85LC  SRG100LC

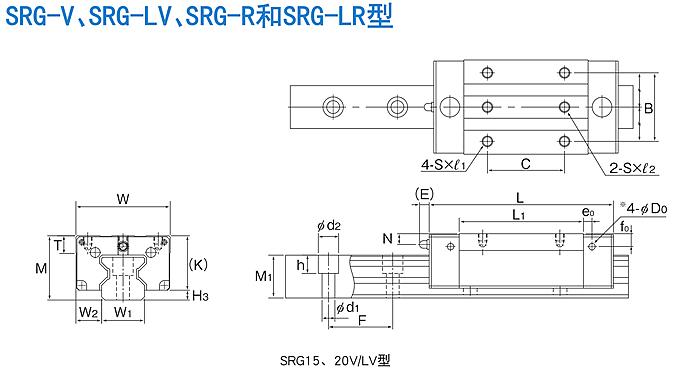

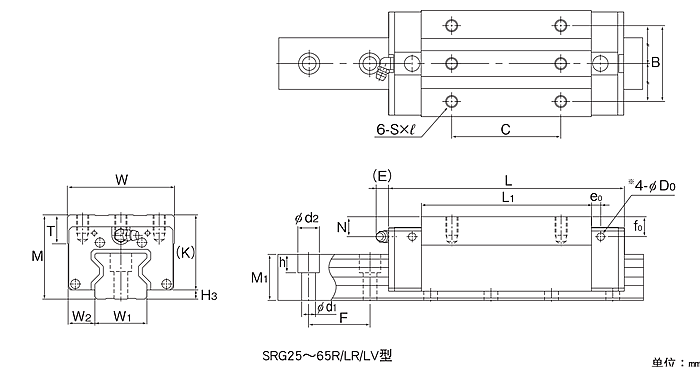

SRG15V  SRG20V  SRG20LV  SRG25R  SRG25LR  SRG30R  SRG30LR  SRG35R  SRG35LR  SRG35SLR
  SRG45R SRG45LR  SRG45SLR  SRG55R  SRG55LR  SRG55SLR  SRG65RV  SRG65LV  SRG65SLV
