重负载THK直线导轨SSR25XW

  • 产品类别:THK导轨
  • 产品型号:SSR25XW
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:313 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:重负载THK直线导轨SSR25XW属于径向型导轨,组合高度为33,滑块对称安装孔为35*35。直线导轨与平面导轨一样,有两个基本元件;一个作为导向的为固定元件,另一个是移动元件。

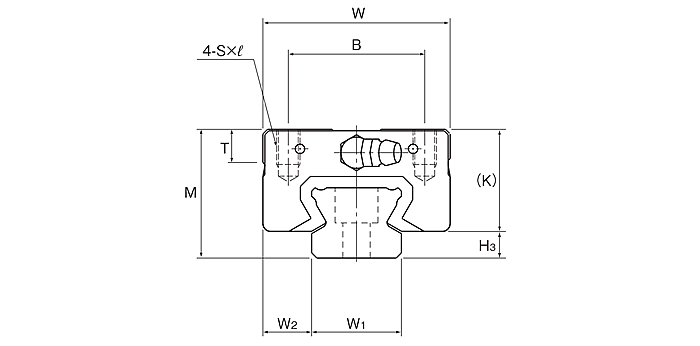

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C L1 T K N E f0 e0 D0 油嘴
SSR25XW 33 48 83 35 35 M6×9 59.8 8.4 26.2 6 12 3.3 6.8 3 B-M6F 6.8
SSR25XWM 33 48 83 35 35 M6×9 59.8 8.4 26.2 6 12 3.3 6.8 3 B-M6F 6.8

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块
紧靠
单滑块 双滑块
紧靠
单滑块 LM滑块
kg
LM轨道
kg/m
SSR25XW 23 12.5 18 60 7×11×9 3000 31.5 36.4 0.258 1.42 0.158 0.884 0.33 0.4 2.7
SSR25XWM 23 12.5 18 60 7×11×9 (2020) 31.5 36.4 0.258 1.42 0.158 0.884 0.33 0.4 2.7




    THK直线导轨滑块SSR25XW在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。

    防止THK直线滑轨SSR25XW的锈蚀,直接用手拿取导轨时,要充分洗去手上的汗液,并涂以优质矿物油后再进行操作,在雨季和夏季尤其要注意防锈。

     重负载THK直线导轨SSR25XW属于径向型导轨,组合高度为33,滑块对称安装孔为35*35。直线导轨与平面导轨一样,有两个基本元件;一个作为导向的为固定元件,另一个是移动元件。
