优势特点：日本THK直线导轨滑块SHS25R属于世界标准型导轨，组合高度为40，滑块对称安装孔为35*35。直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

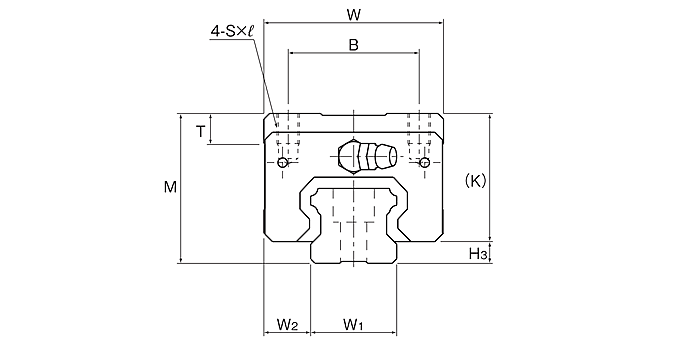

| 型号 | 外形尺寸 | LM滑块尺寸 | 侧喷嘴用备用孔* | H3 | ||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E | 油嘴 | e0 | f0 | D0 | ||||||||||
| SHS25R | 40 | 48 | 92 | 35 | 35 | M6×8 | 71 | 8 | 34.2 | 11.5 | 12 | B-M6F | 6 | 9.5 | 3 | 5.8 | ||||||||

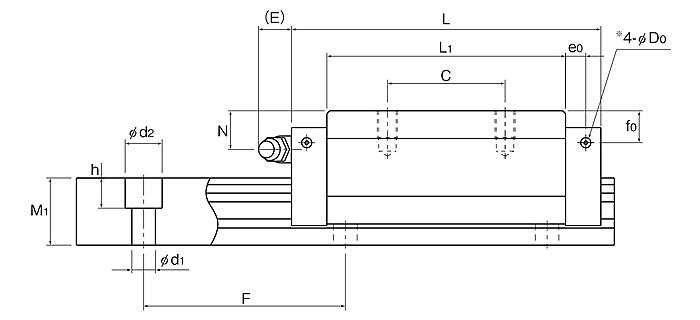

| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 |
双滑块 紧靠 |
单滑块 |
双滑块 紧靠 |
单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SHS25R | 23 | 12.5 | 20 | 60 | 7×11×9 | 3000 | 31.7 | 52.4 | 0.566 | 2.75 | 0.566 | 2.75 | 0.563 | 0.66 | 3.2 |
日本THK滑轨滑块SHS25R的预压
THK滑轨滑块的预压分为重预压，中预压，轻预压，无预约四种预压方式，预压主要通过钢珠调整。通过调节预压，对我们直线导轨的精度有利。
THK滑轨滑块SHS25R的径向间隙，对运行精度，耐负荷性能及刚性都有明显影响，因此根据用途适当地选择间隙是很重要的一般，考虑到因往复运动而产生的震动冲击，选择负间隙，对使用寿命及精度都会带来好的效果。
调预压的方式为更换钢珠之大小，一般调整预压的工作皆必须在原厂完成，若客户想自行调整预压，请与原厂联络相关技术事宜。
因滑块中事前作了内部负荷，考虑预压时的负荷大小与寿命---直线导轨中施加预压（中预压）使用时。有必要考虑预压负荷进行寿命计算。
