THK线性导轨高组装SHW35CA

  • 产品类别:THK导轨
  • 产品型号:SHW35CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:140 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块SHW35CA属于宽幅轨道型导轨,组合高度为35,滑块对称安装孔为107*60。THK直线导轨依按摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

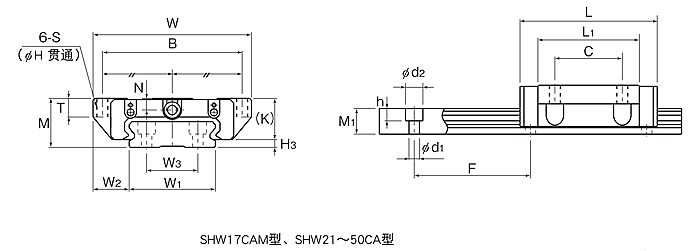

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C S H L1 T K N
SHW35CA 35 120 107 107 60 M8 6.8 83 14 31 7.6 4

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0
-0.05
W2 W3 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块紧靠 单滑块 双滑块紧靠 单滑块 LM滑块
kg
LM轨道
kg/m
SHW35CA 69 25.5 40 19 80 7×11×9 3000 35.5 49.2 0.603 3 0.603 3 1.63 1.4 9.6



日本THK直线导轨滑HW35CA安装保养与使用

       THK直线导轨由于是非常精密的传动部件,所以我们平时在使用安装保养方面,都要谨慎!下面请大家一定要严格注意以下事项:

       1、THK直线导轨滑HW35CA在出厂前都会完成防锈处理,故使用前请先把防锈油清洗干净,并请马上加注润滑油,如未加注润滑油而导致产品生锈,我们将无法做到无偿保修。

       2、如购买产品后未能在1个月内使用者,请定期做防锈处理,随着地区温度的差异,其防锈处理时间亦需有所调整。

       只要大家日常使用的时候,加倍注意,那么它也会给你一个意想不到的惊喜,希望以上的内容,能对大家有所帮助!
