THK导轨

THK高导程线性滑轨滑块SVR65LR

  • 产品类别:THK导轨
  • 产品型号:SVR65LR
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:449 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块SVR65LR属于机床用超重载荷导轨,组合高度为75,滑块对称安装孔为76*110。安装导轨前,要先用油石打去轨道底座安装面和侧面安装面上的毛边和毛刺。直线导轨的优势很多,它自身的优点在机床的得到广泛运用,是多数机床选择的理由。直线导轨在机床上做滑动运动,现在许多人由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,

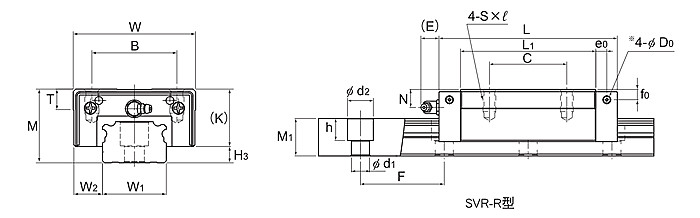

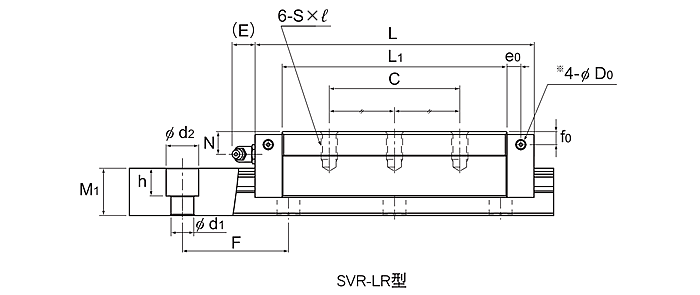

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C L1 T K N f0 E e0 D0 油嘴
SVR65LR 75 26 249 76 110 M16×20 203.6 21.6 60 19 15 16 8.7 8.2 B-PT1/8 15

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0
-0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 两个紧靠的轴承套 单滑块 两个紧靠的轴承套 单滑块 LM滑块
kg
LM轨道
kg/m
SVR65LR 63 31.5 43 150 18×26×22 3000 339 484 13.5 62.6 8.14 37.6 12.4 8.5 19.6



日本THK直线导轨SVR65LR的刚性怎么选型

       钢珠或滑块刚性---直线导轨接受负荷时。滑轨等在容许负荷范围内发生弹性变形,这是负荷与变位量之比率就是刚性值,直线导轨随着预压量之增加刚性也增加,对于直线导轨的4方向等负荷型来讲,预压的效果能坚持外部负荷增大至预压负荷的2.8倍时为止。

       THK直线导轨SVR65LR可以借由施加预压来提高刚性,而预压是利用调整负向间隙,使钢珠与沟槽之间产生负向间隙,预先施于内部负荷,所以在进行寿命计算时,必须将其预压负荷考虑进去假如工作的负荷,所以预压增大寿命会减少,直线导轨的预压等级分为以下几种,其中C值为基本额定负荷。

       第一、轻预压Z0,预压力控制在0-0.02C之间,适用条件在负荷、振动以及冲击小的设备,精度要求较低,以及要求高、顺畅度的设备当中。通常会应用在半导体制造设备、医疗设备、冲压机、焊接机、各种机器人、自动包装机、一般工业机械的XY轴、工业交换装置、各种材料供给装置、其它小型直线滑动装置上面较为之多。

       第二、中预压Z1,预压力控制在0.03C-0.05C之间,适用条件在轻负荷高精度设备或者是单轴使用的设备。通常会应用在工作台进给轴、NC车床、自动涂装机、工业机器人、一般工业机械的Z轴、印刷线路板的打孔机、电火花加工机、测定器、精密XY平台上面较为之多。

       第三、重预压Z1,预压力控制在0.06C-0.08C之间,适用条件在重负荷高精度的设备或者是高振动、大冲击且要求高刚性的设备,通常应用在机械加工中心、NC车床、铣床、立式货横式镗床、工作机械的Z轴上面较为之多。


日本THK直线导轨滑块SVR65LR属于机床用超重载荷导轨,组合高度为75,滑块对称安装孔为76*110。安装导轨前,要先用油石打去轨道底座安装面和侧面安装面上的毛边和毛刺。直线导轨的优势很多,它自身的优点在机床的得到广泛运用,是多数机床选择的理由。直线导轨在机床上做滑动运动,现在许多人由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,
