THK导轨

SRS15WGN

  • 产品类别:THK导轨
  • 产品型号:SRS15WGN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:342 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块SRS15WGN属于微型导轨,组合高度为16,滑块对称安装孔为45*35。THK导轨具有摩擦系数低、定位精度高、润滑简单、多方向受力等特性,在机械行业使用极为广泛。

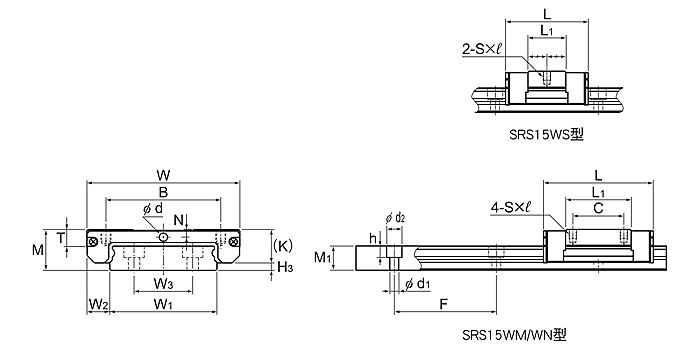

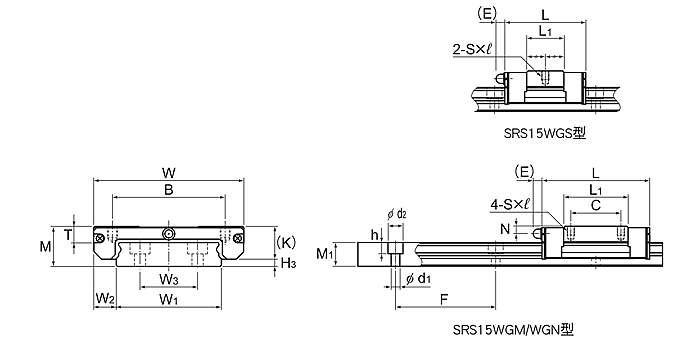

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C L1 T K N
SRS15WGN 16 60 74.5 45 35 M4×4.5 57.9 6.5 13.3 3 2.7

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1 W2 W3 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块紧靠 单滑块 双滑块紧靠 单滑块 LM滑块
kg
LM轨道
kg/m
SRS15WGN 0
42
-0.02
9 23 9.5 40 4.5×8×4.5 1800 9.87 15.3 133 671 133 671 317 0.201 2.87



选择日本THK直线导轨SRS15WGN润滑油条件

      1、润滑部位的速度;

      2、润滑部位的环境和所接触的介质;

      3、从综合经济了局考虑;

      4、润滑部位的负荷;

      5、润滑脂的加注方式;

      6、润滑部位的工作温度;

      7、润滑的目的:减摩、防护、密封。

       综上所述,润滑油使得THK直线导轨SRS15WGN表面形成油膜保护,有效防止生锈,减低了摩擦磨损,但润滑油的选用应做到以上几点,以选择最佳的润滑油。

       日本THK直线导轨滑块SRS15WGN属于微型导轨,组合高度为16,滑块对称安装孔为45*35。THK导轨具有摩擦系数低、定位精度高、润滑简单、多方向受力等特性,在机械行业使用极为广泛。
