TBI丝杆支撑座

台湾TBI丝杆EK系列固定座

  • 产品类别:TBI丝杆支撑座
  • 产品型号:EK系列丝杆支撑座
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:637 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾TBI丝杆EK系列固定座的安装方法,一般情况下是轴旋转的情况居多,因此内圈与轴的配合为过赢配合,轴承外圈与轴承室的配合为间隙配合.保持架能使滚动体均匀分布,防止滚动体脱落,引导滚动体旋转起润滑作用。



   TBI丝杠轴承座分为滑动轴承和滚动轴承滑动轴承:在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。 滑动TBI滚珠丝杆支撑座结构 :滑动轴承一般由轴瓦与轴承座构成。滑动轴承根据它所承受载荷的方向,可分为向心滑动轴承(主要承受径向载荷)和推力滑动轴承(主要承受轴向载荷)。常用向心滑动轴承的结构形式有整体式和剖分式两种。

   滚动TBI丝杠轴承座一般由内圈、外圈、滚动体和保持架组成,其中内圈的作用是与轴相配合,并与轴 一起旋转,外圈作用是与EK系列支撑座相配合,起支撑作用,滚动体是借助于保持架均匀的将滚动 体分布在内圈和外圈之间,其形状大小和数量直接影响着TBI丝杆固定座的使用性能和寿命。

   台湾TBI丝杆EK系列支撑座的安装方法,一般情况下是轴旋转的情况居多,因此内圈与轴的配合为过赢配合,轴承外圈与轴承室的配合为间隙配合.保持架能使滚动体均匀分布,防止滚动体脱落,引导滚动体旋转起润滑作用。










1.固定端TBI丝杆固定座与螺杆组合。

2.固定端螺杆支撑座与间隔环放入螺杆后,用所附的螺帽锁紧,再将六角止付螺丝固定,在固定前,先将内附的铜片置入螺帽中固定。

3.支持端螺杆支撑座,将轴承放入螺杆内,并以C型扣环固定。










1.滚珠丝杆与定位滑台的台面稍微固定。

2.将固定端与螺杆尾端轴承组合。

3.确认滑台导引面与滚珠螺杆之间的平行度,将固定端与支持段锁紧固定。

4.将滑台推至行程两端,以确保滚珠螺杆的顺畅性,再将螺杆与滑台锁紧固定。

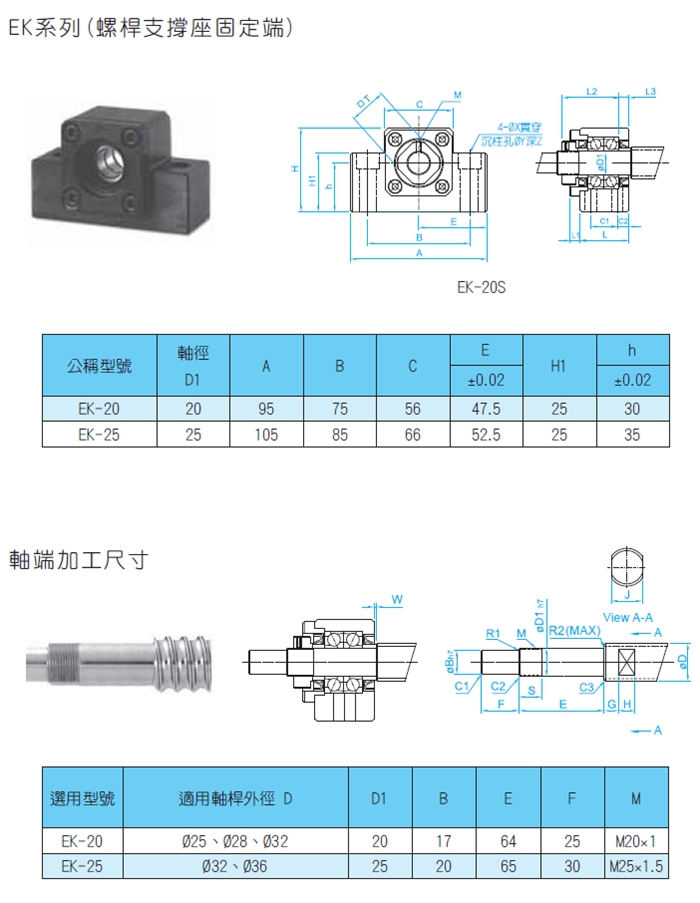

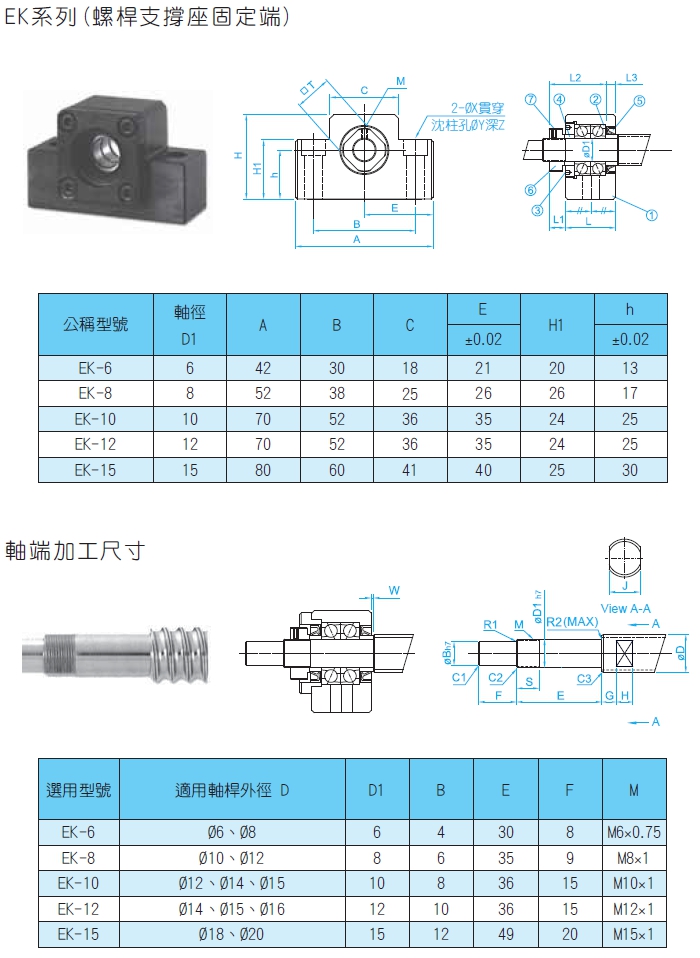

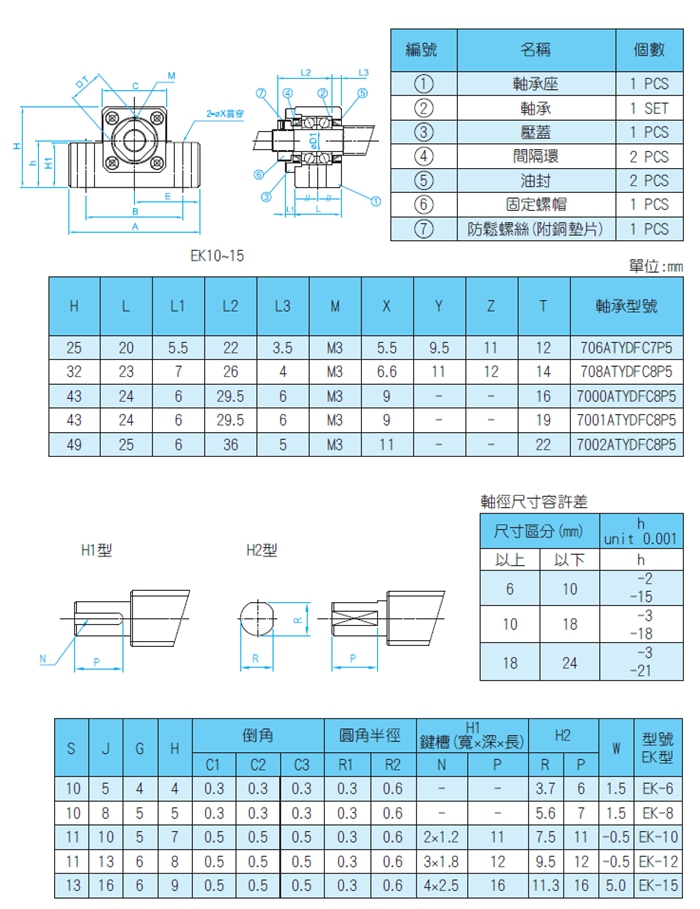

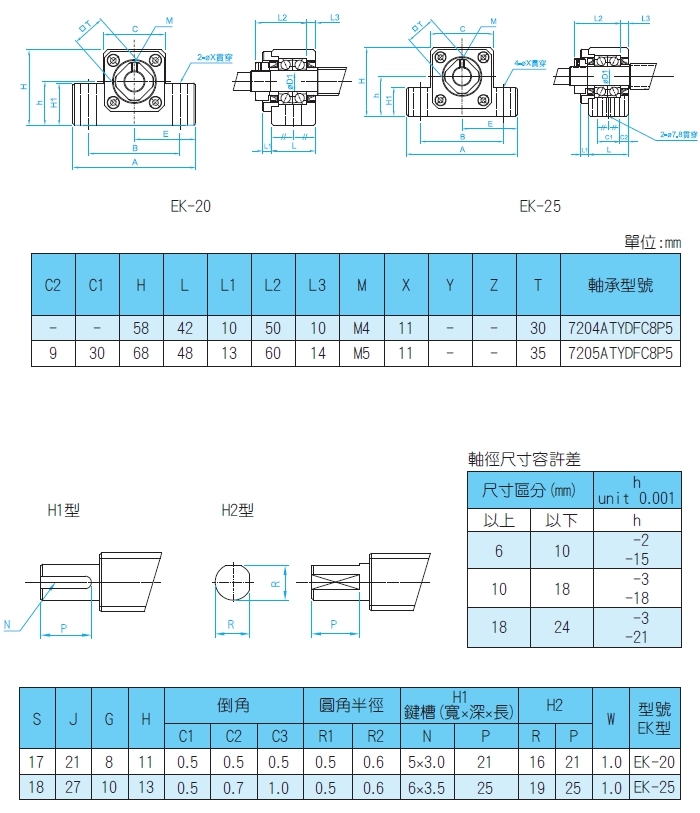

EK6 EK8 EK10 EK12 EK15 EK20 EK25
