TBI丝杆支撑座

台湾TBI丝杆EF支撑座

  • 产品类别:TBI丝杆支撑座
  • 产品型号:EF丝杆支撑座
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:532 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾TBI丝杆EF系列支撑座装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。TBI丝杠固定座是考虑了安装周围空间的、小体积的设计。



TBI丝杆支撑座是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

  (1)最佳轴承的采用
   考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30°、自由组合)。同时,这种轴承接触角是45°,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能
   (2)TBI丝杠固定座的形状

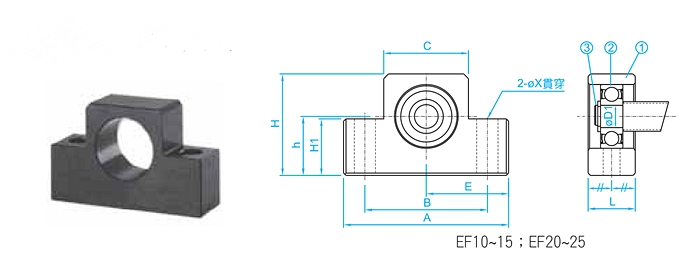

    TBI丝杆支撑座单元有角型和圆型系列,可根据用途选择。

  (3)小型且安装简便
   TBI丝杠固定座是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

   台湾TBI丝杆EF系列支撑座装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

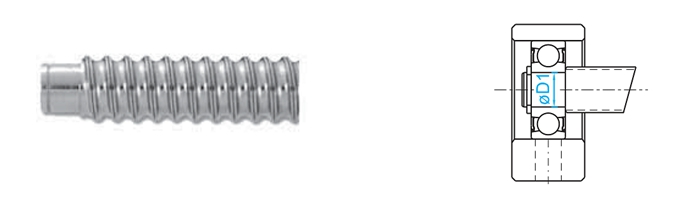

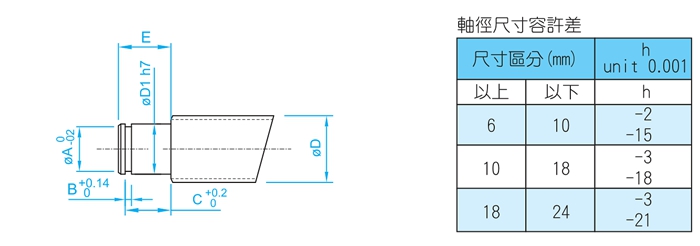

测量螺杆与TBI丝杆支撑座的固定端以及 TBI丝杠固定座的支持端。






1.马达座的确实连接

2.马达座及滚珠螺杆与联轴器的安装。

3.安装后的马达连转测试。

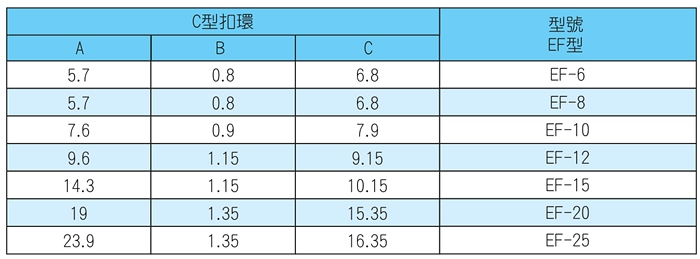

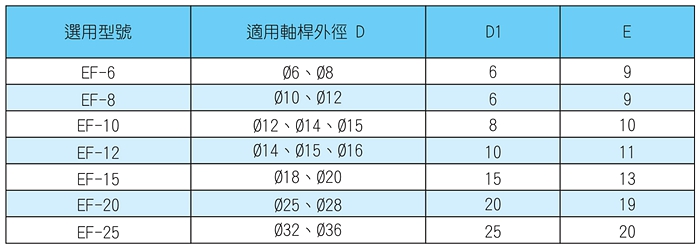

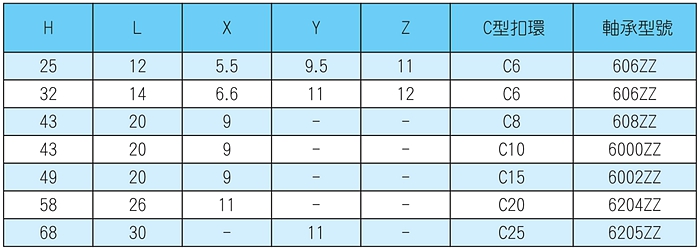

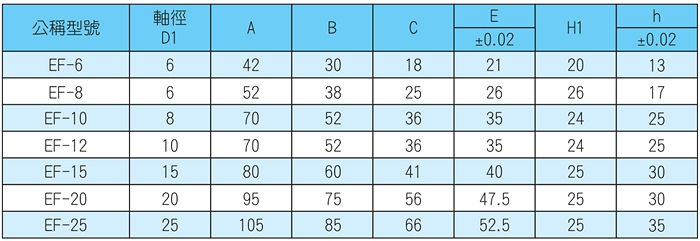

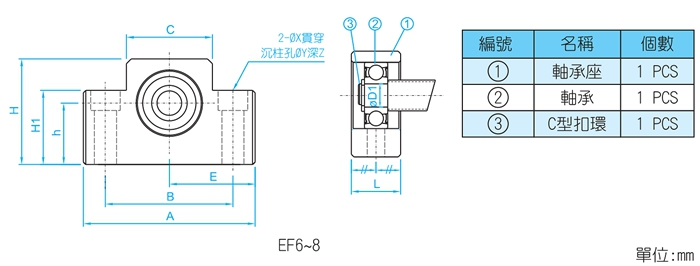

EF6 EF8 EF10 EF12 EF15 EF20 EF25
