HSK丝杆支撑座

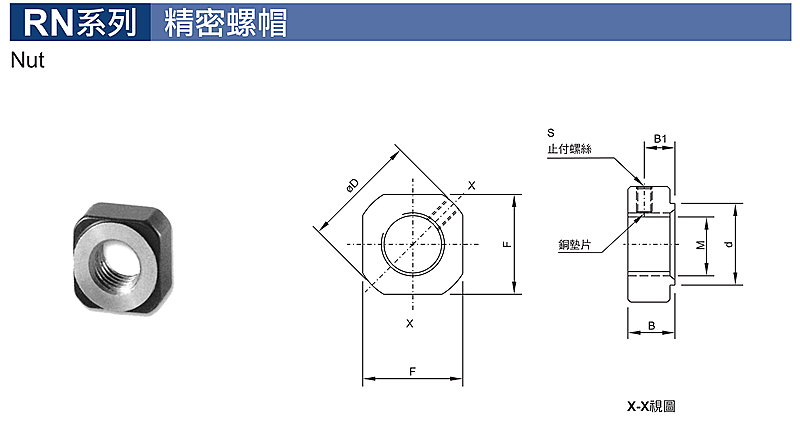

HSK精密螺帽RN系列

  • 产品类别:HSK丝杆支撑座
  • 产品型号:HSK精密螺帽RN系列
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:484 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HSK精密螺帽RN系列具有结构简单,拆装方便,安装允许偏差大,适合公司的冲击锤耦合的两个连接轴之间由于制造误差,安装误差,轴向载荷和变形,变形和基地,轴承磨损,温度变化,组件和其他因素和相对位移的相对运动一般。


对标准滚珠螺杆库存品的轴端成品,预备了标准化的支撑单元EK 、EF 型,对一般滚珠螺杆预备了标准的支撑单元BK 、BF 型。

固定侧的支撑单元装有经预压调整的JIS5 级的角接触球轴承。特别是在EK6 、8 的超小型式中,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

支撑侧的支撑单元使用深沟球轴承。
支撑单元EK 、BK 型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。

(1)最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30 °、自由组合)。同时,超小型支撑单元EK6 、8 装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45 °,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。

(2)支撑单元的形状
支撑单元有角型和圆型系列,可根据用途选择。

(3)小型且安装简便
支撑单元是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。


◎支撑座有8个型号,对标准滚珠螺杆库存品的轴端、成品,预备了标准化的支撑座EK、 EF、FK、FF型,对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。

固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承,可依选用螺杆等级做最符合经济的搭配。

高精度稳定的回转性能。
◎支撑侧使用深沟槽滚珠轴承。
◎支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂,用特殊密封。所以这些型号能够长期使用。

(1)将固定侧安装到螺杆上。
(2)将固定侧插入,拧紧锁紧螺帽,用垫块和内六角固定螺栓将其固定。
(3)支撑侧轴承用止动环固定到螺杆轴上,并装入支撑侧支撑座。
注1:请勿将支撑单元拆解。
注2:螺杆轴插入支撑单元时,注意请不要将油密封垫片的凸缘球翻。
注3:用内六角固定螺栓压紧垫块时,为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。

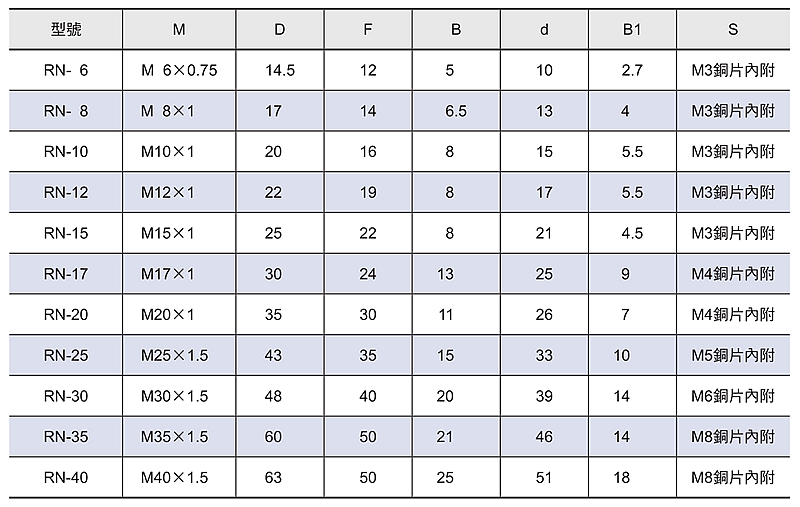

RN06  RN08  RN10  RN12  RN15  RN17  RN20  RN25  RN30  RN35  RN40
