HSK丝杆支撑座

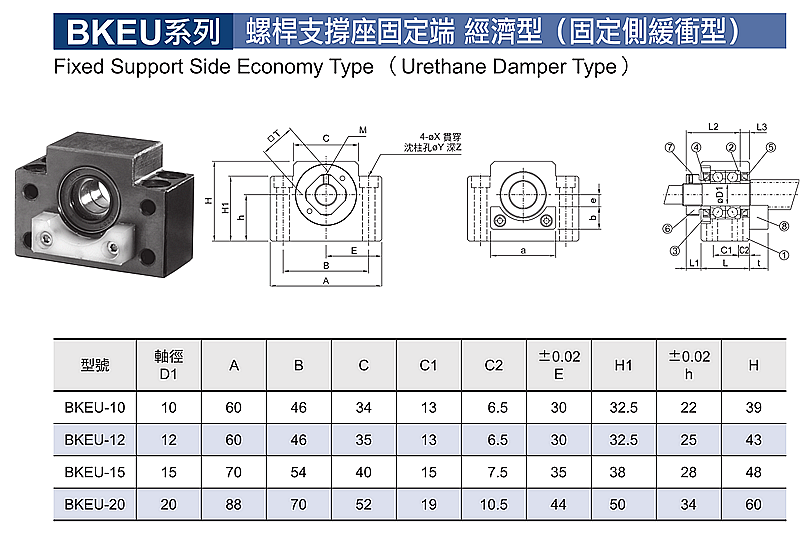

HSK丝杆支撑座BKEU系列

  • 产品类别:HSK丝杆支撑座
  • 产品型号:HSK丝杆支撑座BKEU系列
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:321 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HSK丝杆支撑座BKEU系列在使用中需要注意:1、安装和使用中要保持支撑座的清洁,禁止粉尘和杂物的进入,必要时,还也好采取一定的防护措施。2、安装到丝杆时务必要小心保护密封圈唇部,避免密封圈唇部的破损和变形。


滚珠丝杆支撑座是连接丝杆和电机的轴承,构造与特长对标准滚珠螺杆库存品的轴端成品,预备了标准化的支撑单元EK、EF型,对一般滚珠螺杆预备了标准的支撑单元BK、BF型。

固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。特别是在EK6、8的超小型式中,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

支撑侧的支撑单元使用深沟球轴承。支撑单元EK、BK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。


  (1)使用支座把滚珠螺杆螺帽安装在工作台时,将螺帽插入支座并暂时拧紧。

  (2)将固定侧暂时拧紧到基座上。
  这时,请将工作台靠近固定侧支撑单元并对准轴中心,调整工作台使基能平滑移动。
  ◎以固定侧为基准时,请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。
  ◎以工作台为基准时,用薄垫片调整(角型支撑单元用)、或将螺帽外表面与安装部内面之间留一定间隙(圆型支撑座用)进行调整。

  (3)将工作台靠近固定侧支撑单元,并对准轴中心,使工作台往返数次,一直调整到螺帽整个行程都能平滑运动,并暂时将支撑座拧紧在基座上。

  确认精度及完全拧紧支撑单元,用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙,一边按顺序完全拧紧滚珠螺杆的螺帽、螺帽支座、固定侧、支撑侧。

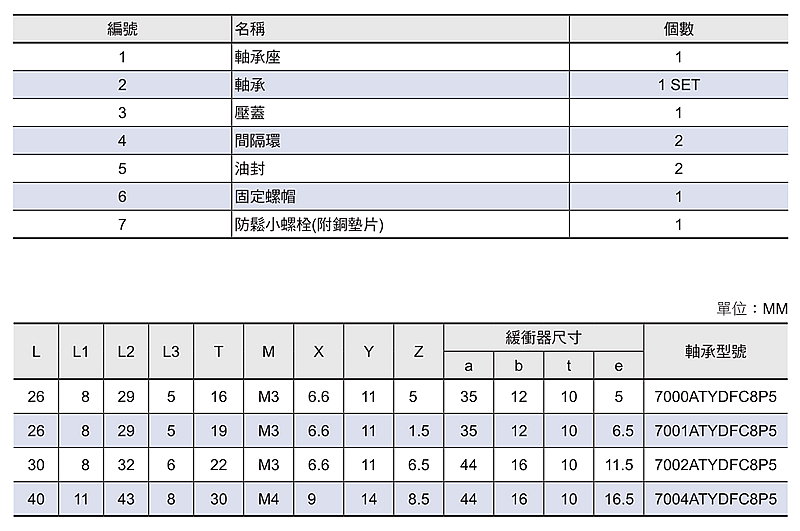

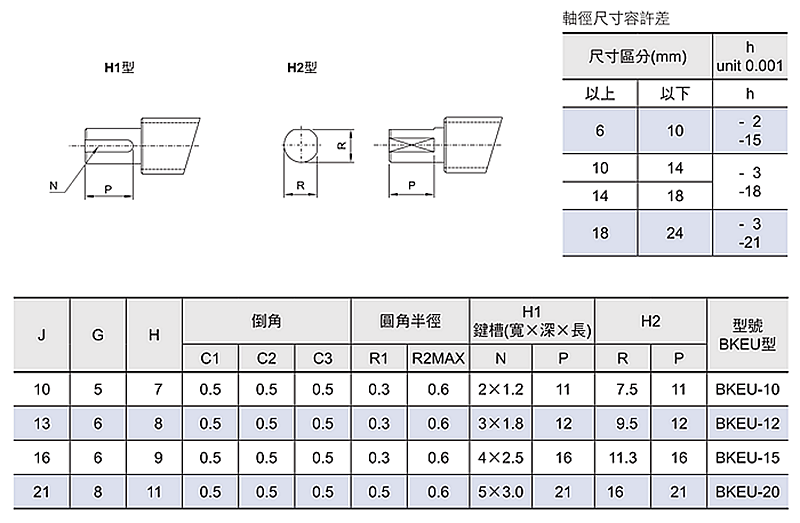

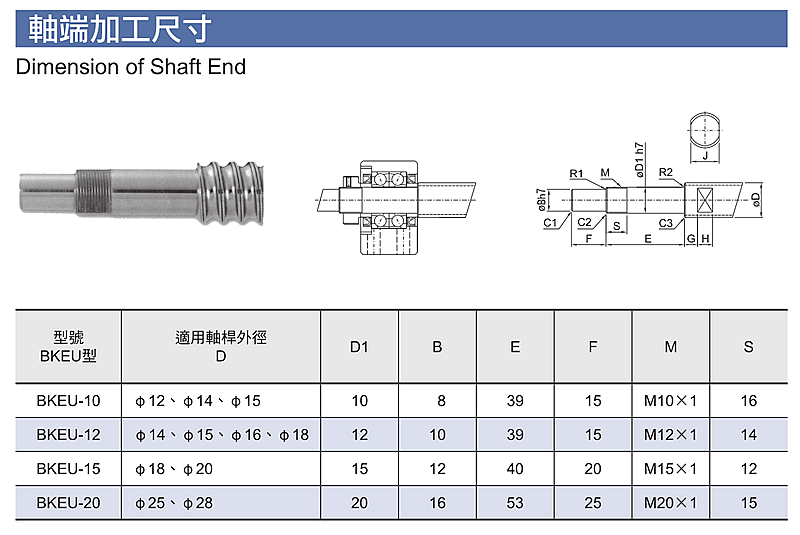

BKEU10  BKEU12  BKEU15  BKEU20
