优势特点：HSK丝杆支撑座WBF系列具有结构简单，拆装方便，安装允许偏差大，适合公司的冲击锤耦合的两个连接轴之间由于制造误差，安装误差，轴向载荷和变形，变形和基地，轴承磨损，温度变化，组件和其他因素和相对位移的相对运动一般。
对标准滚珠螺杆库存品的轴端成品，预备了标准化的支撑单元EK 、EF 型，对一般滚珠螺杆预备了标准的支撑单元BK 、BF 型。
固定侧的支撑单元装有经预压调整的JIS5 级的角接触球轴承。特别是在EK6 、8 的超小型式中，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
支撑侧的支撑单元使用深沟球轴承。
支撑单元EK 、BK 型的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。
(1)最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡，使用高刚性低扭矩的角接触球轴承（接触角30 °、自由组合）。同时，超小型支撑单元EK6 、8 装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45 °，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。
(2)支撑单元的形状
支撑单元有角型和圆型系列，可根据用途选择。
(3)小型且安装简便
支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。
◎支撑座有8个型号，对标准滚珠螺杆库存品的轴端、成品，预备了标准化的支撑座EK、 EF、FK、FF型，对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。
固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承，可依选用螺杆等级做最符合经济的搭配。
高精度稳定的回转性能。

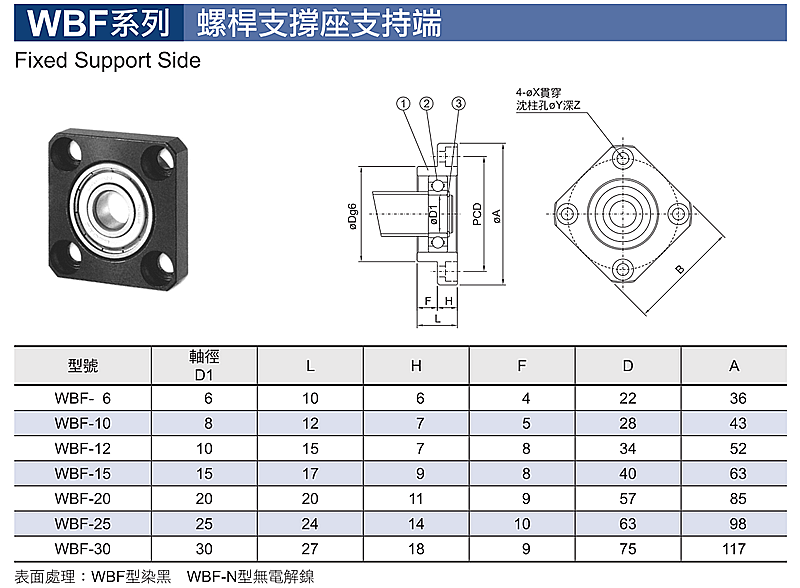

◎支撑侧使用深沟槽滚珠轴承。
◎支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以这些型号能够长期使用。
(1)将固定侧安装到螺杆上。
(2)将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。

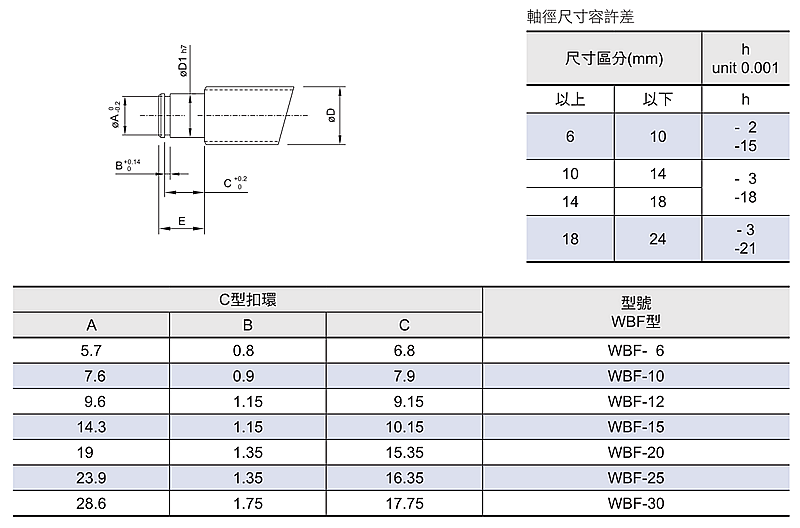

(3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。
注1：请勿将支撑单元拆解。
注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。
注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。
WBF06 WBF10 WBF12 WBF15 WBF20 WBF25 WBF30
