ABBA丝杆支撑座

ABBA支撑座 丝杆固定座EF06

  • 产品类别:ABBA丝杆支撑座
  • 产品型号:EF06
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:123 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

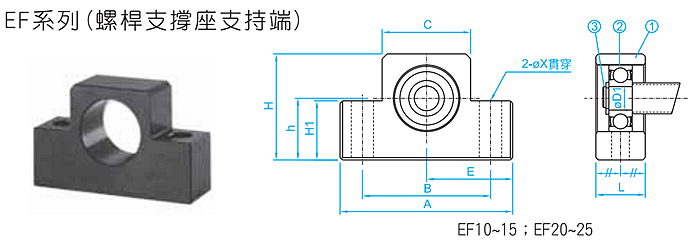

优势特点:ABBA支撑座 丝杆固定座EF06,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

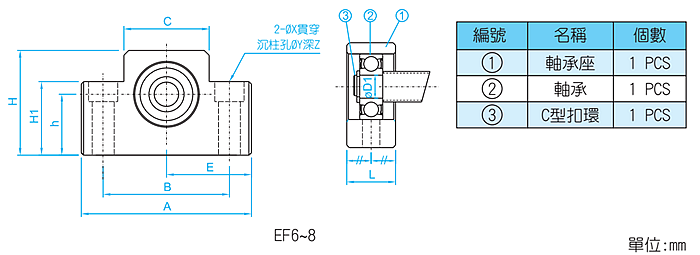

型号 轴径
D1
A B C E H1 h H L X Y Z C型扣环 轴承型号
±0.02 ±0.02
EF06 6 42 30 18 21 20 13 25 12 5.5 9.5 11 C6 606ZZ

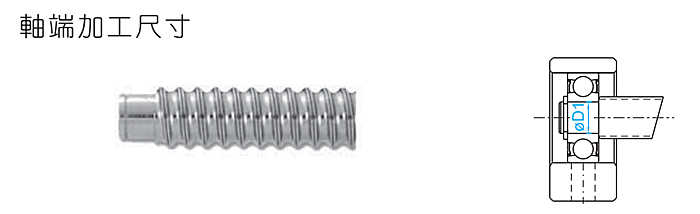

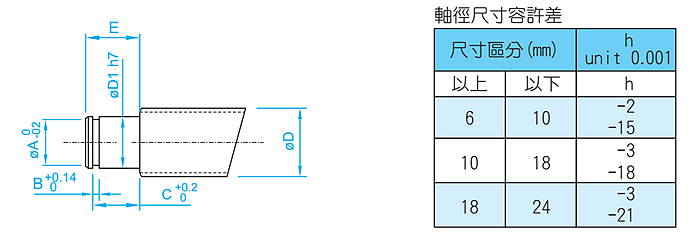

型号 适用轴杆外径 D D1 E C型扣环
A B C
EF06 Ø6、Ø8 6 9 5.7 0.8 6.8



EF06丝杆支撑座工作台及底座上安装:

       1.使用支座把滚珠螺杆螺帽安装在工作台时,将螺帽插入支座并暂时拧紧。

       2.将固定侧暂时拧紧到基座上,且将工作台靠近固定侧支撑单元并对准轴中心,调整工作台使基能平滑移动,以固定侧为基准时,请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙,以工作台为基准时,用薄垫片调整、或将螺帽外表面与安装部内面之间,留一定间隙进行调整。

       3.将工作台靠近固定侧支撑单元,并对准轴中心,使工作台往返多次,直到调整至螺帽整个行程都能平滑运动,并暂时将支撑座拧紧在基座上。确认精度及完全拧紧支撑单元用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙,一边按顺序完全拧紧滚珠螺杆的螺帽、 螺帽支座、固定侧、支撑侧。
