ABBA丝杆支撑座

ABBA丝杆支持座 丝杆固定支撑座EK12

  • 产品类别:ABBA丝杆支撑座
  • 产品型号:EK12
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:156 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:丝杆固定座是支撑连接丝杆和电机的轴承支撑座,支撑座一般分:固定侧(后加K表示如BK12)和支撑单元装(用F表示如BF12)它们都有用预压调整的JIS5级的角接触球轴承。

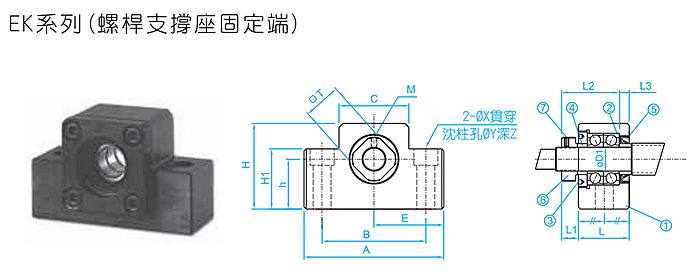

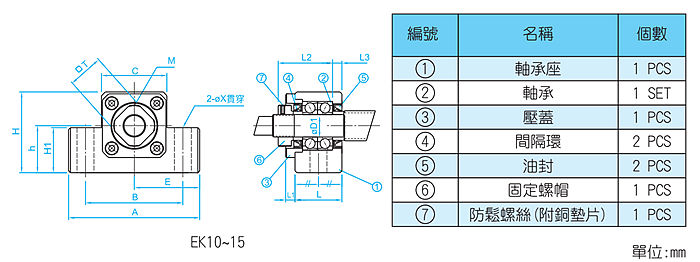

型号 轴径
D1
A B C E H1 h H L L1 L2 L3 M X Y Z T 轴承型号
±0.02 ±0.02
EK12 12 70 52 36 35 24 25 43 24 6 29.5 6 M3 9 - - 19 ATYDFC8P5

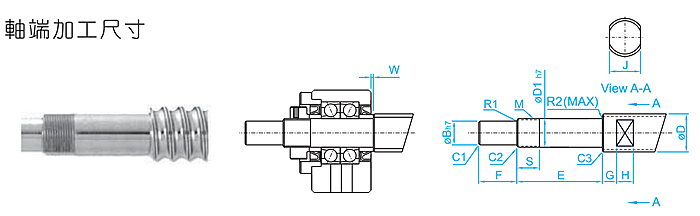

型号 适用轴杆外径 D D1 B E F M S J G H 倒角 圆角半径 H1
键槽(宽×深×长)
H2 W
C1 C2 C3 R1 R2 N    P    R P
EK12 Ø14、Ø15、Ø16 12 10 36 15 M12×1 11 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 -0.5



      EK12丝杆支撑座具有结构简单,拆装方便,安装允许偏差大,适合公司的冲击锤耦合的两个连接轴之间由于制造误差,安装误差,轴向载荷和变形,变形和基地,轴承磨损,温度变化,组件和其他因素和相对位移的相对运动一般,动力机械力学性能对整个传输系统有一定的影响,不同类型的电源,由于其不同的力学性能,应选择功率系数对应于千瓦,为系统选择最合适的类别。基本因素耦合品种;发动机的功率是一个耦合的规格尺寸确定的主要依据,对耦合转矩成正比。

       支撑侧的支撑单元使用深沟球轴承。支撑单元EK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。
