直线法兰轴承系列

YTP直线轴承LMFC□L系列

  • 产品类别:直线法兰轴承系列
  • 产品型号:
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:293 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:

材质表:

型号 生产标准 外壳 滚珠 保持器 附件(密封件)材质
材质 硬度(HRC) 表面处理 材质 硬度(HRC) 材质 使用温度℃ 骨架 橡胶
LMFC□LUU GBT/16940-2012 Gcr15 60~64   - Gcr15 61~66 树脂 -20~80 65Mn 丁腈胶
LMFC□LAUU GBT/16940-2012 Gcr15 60~64 无电解镀镍 Gcr15 61~66 树脂 -20~80 65Mn 丁腈胶
LMFC□LM GBT/16940-2012 Gcr15 60~64   - Gcr15 61~66  08F -20~150  65Mn  -

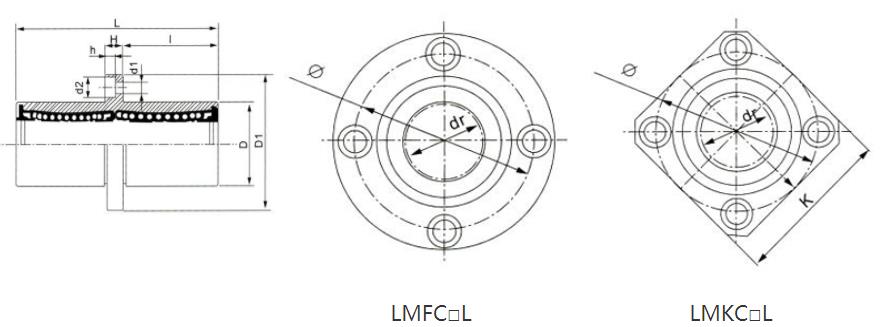

图纸:


型号参数:

型号 球例数 重量 (g) 主要尺寸 法兰 垂直度 径向 跳动
(MAX.)
基本额定载荷
内径
dr
内径
公差
外径
D
外径
公差
长度
L
长度
公差
I 法兰
D1
法兰
K
法兰
H
法兰
Φ
联接孔
d1
联接孔
d2
联接孔
h
C(kgf) Co(kgf)
LMFC6LUU 4 31 6 0 -0.01 12 0 -0.013 35 0 -0.3 15 28 22 5 20 3.5 6 3.1 0.015 0.015 33 54
LMFC8LUU 4 51 8 0 -0.01 15 0 -0.013 45 0 -0.3 20 32 25 5 24 3.5 6 3.1 0.015 0.015 44 80
LMFC10LUU 4 98 10 0 -0.01 19 0 -0.016 55 0 -0.3 24.5 40 30 6 29 4.5 7.5 4.1 0.015 0.015 60 112
LMFC12LUU 4 110 12 0 -0.01 21 0 -0.016 57 0 -0.3 25.5 42 32 6 32 4.5 7.5 4.1 0.015 0.015 83 160
LMFC13LUU 4 130 13 0 -0.01 23 0 -0.016 61 0 -0.3 27.5 43 34 6 33 4.5 7.5 4.1 0.015 0.015 83 160
LMFC16LUU 5 190 16 0 -0.01 28 0 -0.016 70 0 -0.3 32 48 37 6 38 4.5 7.5 4.1 0.015 0.015 126 240
LMFC20LUU 5 260 20 0 -0.012 32 0 -0.019 80 0 -0.3 36 54 42 8 43 5.5 9 5.1 0.02 0.02 143 280
LMFC25LUU 6 540 25 0 -0.012 40 0 -0.019 112 0 -0.4 52 62 50 8 51 5.5 9 5.1 0.02 0.02 159 320
LMFC30LUU 6 680 30 0 -0.012 45 0 -0.019 123 0 -0.4 56.5 74 58 10 60 6.6 11 6.1 0.02 0.02 254 560
LMFC35LUU 6 1020 35 0 -0.015 52 0 -0.022 135 0 -0.4 62.5 82 64 10 67 6.6 11 6.1 0.025 0.025 270 640
LMFC40LUU 6 1570 40 0 -0.015 60 0 -0.022 151 (154) 0 -0.4 69 (70.5) 96 75 13 78 9 14 8.1 0.025 0.025 350 820
LMFC50LUU 6 3600 50 0 -0.015 80 0 -0.022 192 0 -0.4 89.5 116 92 13 98 9 14 8.1 0.025 0.025 620 1622
LMFC60LUU 6 4500 60 0 -0.020 90 0 -0.025 209 0 -0.4 95.5 134 106 18 112 11 17.5 11.8 0.030 0.030 770 2040
