直线法兰轴承系列

YTP直线轴承LMBK系列

  • 产品类别:直线法兰轴承系列
  • 产品型号:
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:60 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:

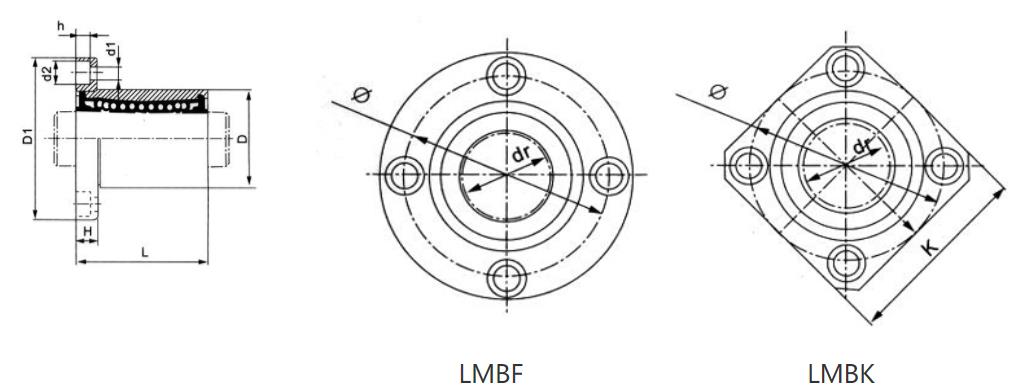

图纸:


型号参数:

型号 球例数 重量 (g) 主要尺寸 法兰 垂直度 径向 跳动
(MAX.)
基本额定载荷
内径
dr
内径
公差
外径
D
外径
公差
长度L 长度
公差
法兰
D1
法兰
K
法兰
H
法兰
Φ
联接孔
d1
联接孔
d2
联接孔
h
C(kgf) Co(kgf)
LMBK4 4 25 1/4" 0 -0.009 0.5" 0 -0.011 0.75" 0 -0.20 1.25" 1" 0.219" 0.875" 0.156" 0.25" 0.141" 0.012 0.012 21 27
LMBK4 4 - 6.35 0 -0.009 12.7 0 -0.011 19.05 0 -0.20 31.75 25.4 5.556 22.225 3.969 6.35 3.572 0.012 0.012 21 27
LMBK6UU 4 32 3/8" 0 -0.009 0.625" 0 -0.013 0.875" 0 -0.20 1.5" 1.25" 0.25" 1.062" 0.1875" 0.297" 0.172" 0.012 0.012 23 32
LMBK6UU 4 - 9.525 0 -0.009 15.875 0 -0.013 22.225 0 -0.20 38.1 31.75 6.35 26.988 4.763 7.541 4.366 0.012 0.012 23 32
LMBK8UU 4 68 1/2" 0 -0.009 0.875" 0 -0.013 1.25" 0 -0.20 1.75" 1.375" 0.25" 1.312" 0.1875" 0.297" 0.172" 0.012 0.012 52 80
LMBK8UU 4 - 12.7 0 -0.009 22.225 0 -0.013 31.75 0 -0.20 44.45 34.925 6.35 33.338 4.763 7.541 4.366 0.012 0.012 52 80
LMBK10UU 4 124 5/8" 0 -0.009 1.125" 0 -0.013 1.5" 0 -0.20 2" 1.5" 0.25" 1.562" 0.1875" 0.297" 0.172" 0.012 0.012 79 120
LMBK10UU 4 - 15.875 0 -0.009 28.575 0 -0.013 38.1 0 -0.20 50.8 38.1 6.35 39.688 4.763 7.541 4.366 0.012 0.012 79 120
LMBK12UU 4 150 3/4" 0 -0.010 1.25" 0 -0.016 1.625" 0 -0.20 2.1875" 1.6875" 0.3125" 1.718" 0.2187" 0.344" 0.203" 0.015 0.015 88 140
LMBK12UU 4 - 19.05 0 -0.010 31.75 0 -0.016 41.275 0 -0.20 55.563 42.863 7.938 43.66 5.556 8.731 5.159 0.015 0.015 88 140
LMBK16UU 5 280 1" 0 -0.010 1.5625" 0 -0.016 2.25" 0 -0.30 2.5" 2" 0.3125" 2.031" 0.2187" 0.344" 0.203" 0.015 0.015 100 160
LMBK16UU 5 - 25.4 0 -0.010 39.688 0 -0.016 57.15 0 -0.30 63.5 50.8 7.938 51.594 5.556 8.731 5.159 0.015 0.015 100 160
LMBK20UU 5 580 1-1/4" 0 -0.012 2" 0 -0.019 2.625" 0 -0.30 3.125" 2.5" 0.375" 2.5625" 0.2812" 0.406" 0.2656" 0.020 0.020 160 280
LMBK20UU 5 - 31.75 0 -0.012 50.8 0 -0.019 66.675 0 -0.30 79.375 63.5 9.525 65.088 7.144 10.319 6.747 0.020 0.020 160 280
LMBK24UU 6 930 1-1/2" 0 -0.012 2.375" 0 -0.019 3" 0 -0.30 3.75" 3" 0.5" 3.0625" 0.344" 0.5" 0.328" 0.020 0.020 222 410
LMBK24UU 6 - 38.1 0 -0.012 60.325 0 -0.019 76.2 0 -0.30 95.25 76.2 12.7 77.788 8.731 12.7 8.334 0.020 0.020 222 410
LMBK32UU 6 1580 2" 0 -0.012 3" 0 -0.022 4" 0 -0.30 4.375" 3.5" 0.5" 3.6875" 0.344" 0.5" 0.328" 0.025 0.025 390 810
LMBK32UU 6 - 50.8 0 -0.012 76.2 0 -0.022 101.6 0 -0.30 111.125 88.9 12.7 93.662 8.731 12.7 8.334 0.025 0.025 390 810
