直线法兰轴承系列

YTP直线轴承LMEKC□L系列

  • 产品类别:直线法兰轴承系列
  • 产品型号:
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:59 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:

材质表

型号 生产标准 外壳 滚珠 保持器 附件(密封件)材质
材质 硬度(HRC) 表面处理 材质 硬度(HRC) 材质 使用温度℃ 骨架 橡胶
LMEKC-LUU GBT/16940-2012 Gcr15 60~64  - Gcr15 61~66 树脂 -20~80 65Mn 丁腈胶
LMEKC-LAUU GBT/16940-2012 Gcr15 60~64 无电解镀镍 Gcr15 61~66 树脂 -20~80 65Mn 丁腈胶

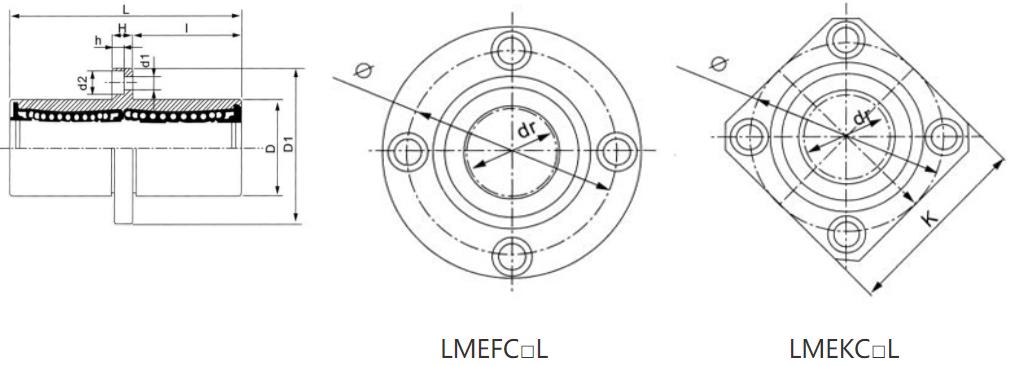

图纸


参数

型号 球例数 重量 (g) 主要尺寸 法兰 垂直度 径向 跳动
(MAX.)
基本额定载荷
内径
dr
内径
公差
外径
D
外径
公差
长度
L
长度
公差
I 法兰
D1
法兰
K
法兰
H
法兰
Φ
联接孔
d1
联接孔
d2
联接孔
h
C(kgf) Co(kgf)
LMEKC8LUU 4 51 8 +0.009 -0.001 16 0 -0.009 46 0 -0.30 20.5 32 25 5 24 3.5 6 3.1 0.015 0.015 43 82
LMEKC12LUU 4 90 12 +0.009 -0.001 22 0 -0.011 61 0 -0.30 27.5 42 32 6 32 4.5 7.5 4.1 0.015 0.015 83 160
LMEKC16LUU 5 135 16 +0.011 -0.001 26 0 -0.011 68 0 -0.30 31 46 35 6 36 4.5 7.5 4.1 0.015 0.015 94 182
LMEKC20LUU 5 225 20 +0.011 -0.001 32 0 -0.013 80 0 -0.30 36 54 42 8 43 5.5 9 5.1 0.017 0.017 140 280
LMEKC25LUU 6 500 25 +0.013 -0.002 40 0 -0.013 112 0 -0.40 52 62 50 8 51 5.5 9 5.1 0.017 0.017 160 320
LMEKC30LUU 6 720 30 +0.013 -0.002 47 0 -0.013 123 0 -0.40 56.5 76 60 10 62 6.6 11 6.1 0.017 0.017 225 560
LMEKC40LUU 6 1600 40 +0.016 -0.004 62 0 -0.015 151 0 -0.40 69 98 75 13 80 9 14 8.1 0.02 0.02 350 820
LMEKC50LUU 6 2620 50 +0.016 -0.004 75 0 -0.015 192 0 -0.40 89.5 112 88 13 94 9 14 8.1 0.02 0.02 620 1622
LMEKC60LUU 6 4480 60 +0.016 -0.004 90 0 -0.020 209 0 -0.40 95.5 134 106 18 112 11 17.5 10.8 0.025 0.025 770 2040
