优势特点:THK强力防尘型滚珠丝杆BLR-2525-3.6属于螺母轧制丝杆,丝杆轴外径20,沟槽谷径17.5。对轴承钢的化学成分均匀性、非金属夹杂物含量和类型、碳化物粒度和分布、脱碳等要求严格。
型号 |
丝杆轴 外径 d |
沟槽谷径 dc |
导程 ph |
钢球中心直径 dp |
基本额定负荷 | 滚珠丝杆尺寸 | ||||
CA KN |
COA KN |
外径 D |
法兰直径 D1 |
全长 L1 |
D3
|
|||||
BLR-2525-3.6 | 25 | 21.9 | 25 | 26 | 12.1 | 35 |
0 72-0.007 |
92 | 65 |
0 50-0.025 |
型号 |
滚珠丝杆尺寸 |
支撑轴承 基本额定载荷 |
螺母惯性 力矩 Kg·cm2 |
螺母 质量 Kg |
轴 质量 Kg/m |
|||||||||||

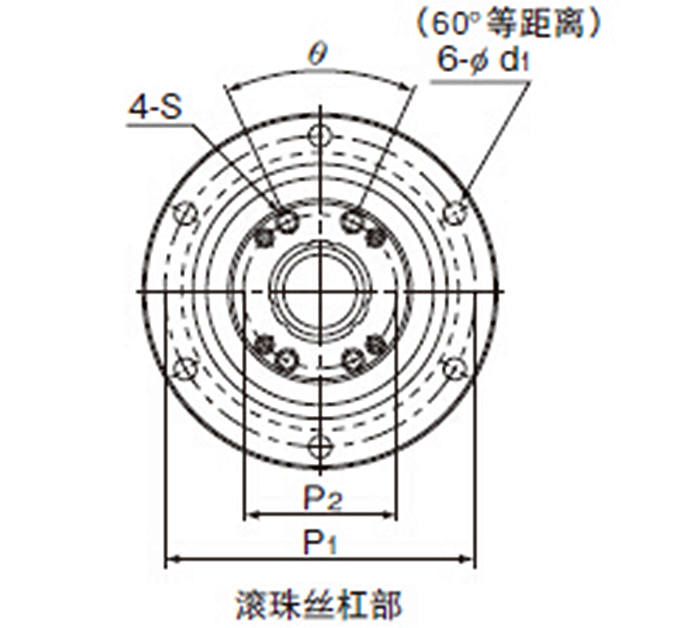

D4 | H | B4 | B5 | Te | P1 | P2 | S | T | d1 | θ ° |
CA KN |
COA KN |
||||
BLR-2525-3.6 |
+0.025 47 |
8 | 43 | 12.5 | 3 | 81 | 38 | M6 | 19 | 5.5 | 40 | 28.2 | 33.3 | 3.23 | 1.1 | 3.41 |
滚珠丝杆螺母及支撑系统间隙与修理原因之一:单螺母的检测与维修:对于单螺母滚珠丝杆螺母,丝杆螺母之间的间隙是不能调整的。如检测出丝杆螺母存在间隙。首先检查丝杆和螺母的螺纹圆弧是否已经磨损,如磨损严重,必须更换全套丝杆螺母。
THK强力防尘型滚珠丝杆BLR-2525-3.6属于螺母轧制丝杆,丝杆轴外径20,沟槽谷径17.5。对轴承钢的化学成分均匀性、非金属夹杂物含量和类型、碳化物粒度和分布、脱碳等要求严格。
