优势特点：THK强力防尘型滚珠丝杠BLK2020V-3.6属于轧制滚珠丝杆，丝杆轴外径20，导程20。滚珠丝杠双螺母副产生间隙、滚珠磨损将直接影响数控机床的传动精度和刚性。
|
丝杆轴 外径 d |
导程
ph |
型号 |
钢球 中心直径 dp |
沟槽谷径
dc |
负荷 圈数 列×圈 |
基本额定载荷 | |
|
Ca KN |
COA KN |
||||||
| 20 | 20 | BLK2020V-3.6 | 20.75 | 17.5 | 2×1.8 | 7.7 | 22.3 |
| 螺母尺寸 |
标准轴长度 |
丝杆轴的 惯性力矩/mm Kg·cm2/mm |
螺母 质量 kg |
轴 质量 kg/m |
||||||||||||
|
外径 D |
法兰直径 D1 |
全长 |
H |
B1 |

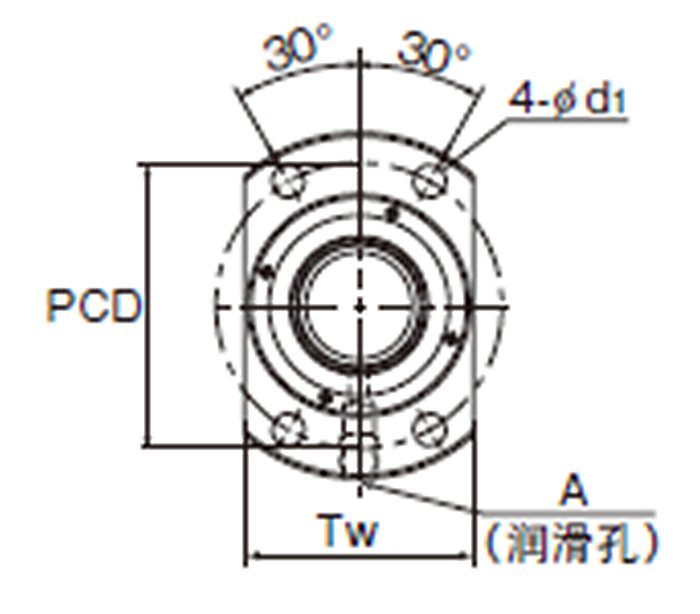

PCD |
d1 | TW | 润滑孔 |
密封圈 M1 |
轴向 间隙 |
||||||
| N1 | A | |||||||||||||||
| 39 | 62 | 45 | 10 | 27.5 | 50 | 5.5 | 46 | 5 | M6 | 3.5 | 0.1 | 500、1000、1500 | 1.23×10-3 | 0.35 | 2.18 | |
