THK高导程滚珠丝杠BLK2020V-7.2

  • 产品类别:THK丝杆
  • 产品型号:BLK2020V-7.2
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:551 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK高导程滚珠丝杠BLK2020V-7.2属于轧制滚珠丝杆,丝杆轴外径20,导程20。滚珠丝杠与过去的滑动丝杠副副相比驱动力矩达到1/3以下,能得到较高的运动效率。

丝杆轴

外径

d

导程



ph

型号

钢球

中心直径

dp

沟槽谷径



dc

负荷

圈数

列×圈

基本额定载荷

Ca

KN

COA

KN

20 20 BLK2020V-7.2 20.75 17.5 4×1.8 13.9 44.6

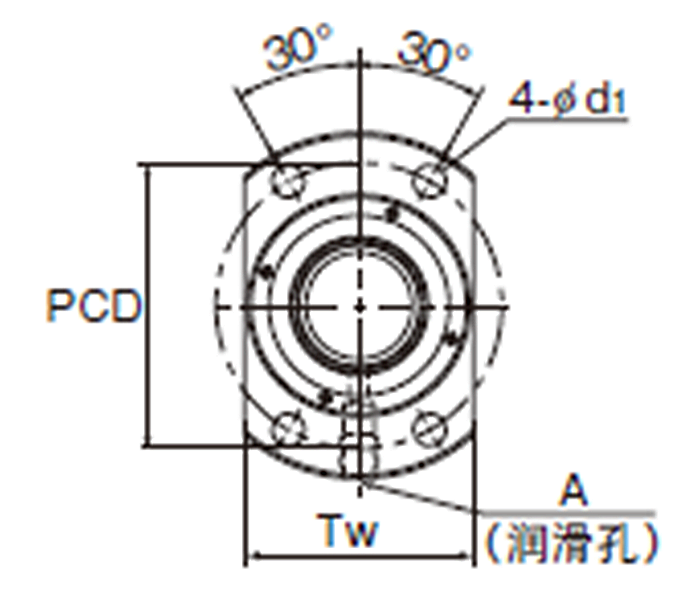

螺母尺寸

标准轴长度

丝杆轴的

惯性力矩/mm

Kg·cm2/mm

螺母

质量

kg

质量

kg/m

外径

D

法兰直径

D1

全长

H

B1

PCD

d1 TW 润滑孔

密封圈

M1

轴向

间隙

N1 A
39 62 45 10 27.5 50 5.5 46 5 M6 3.5 0.1 500、1000、1500 1.23×10-3 0.35 2.18







       滚珠螺杆的优势:滚珠丝杆外循环的方式提供较顺畅之钢珠回流、较低噪音。对於高导程及大直径滚珠螺杆提供较佳的工作品质。内循环构造的优点,使螺帽外径为精巧的「圆周型」。因此适合内部空间较小的机器。

       THK高导程滚珠丝杠BLK2020V-7.2属于轧制滚珠丝杆,丝杆轴外径20,导程20。滚珠丝杠与过去的滑动丝杠副副相比驱动力矩达到1/3以下,能得到较高的运动效率。
