优势特点：THK小导程丝杠BLK2525V-7.2属于轧制滚珠丝杆，丝杆轴外径25，导程25。滚珠丝杠应用重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。
|
丝杆轴 外径 d |
导程
ph |
型号 |
钢球 中心直径 dp |
沟槽谷径
dc |
负荷 圈数 列×圈 |
基本额定载荷 | |
|
Ca KN |
COA KN |
||||||
| 25 | 25 | BLK2525V-7.2 | 26 | 21.9 | 4×1.8 | 21.9 | 69.9 |

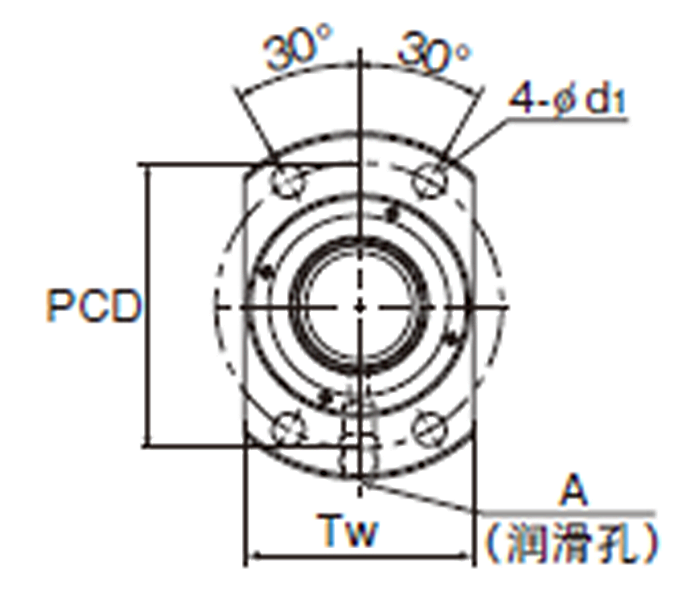

| 螺母尺寸 |
标准轴长度 |
丝杆轴的 惯性力矩/mm Kg·cm2/mm |
螺母 质量 kg |
轴 质量 kg/m |
||||||||||||
|
外径 D |
法兰直径 D1 |
全长 |
H |
B1 |
PCD |
d1 | TW | 润滑孔 |
密封圈 M1 |
轴向 间隙 |
||||||
| N1 | A | |||||||||||||||
| 47 | 74 | 55 | 12 | 35 | 60 | 6.6 | 56 | 6 | M6 | 3.5 | 0.1 | 500、1000、2000 | 3.01×10-3 | 0.64 | 3.41 | |
