优势特点：THK高速低噪音滚珠丝杆BLK3232V-3.6属于轧制滚珠丝杆，丝杆轴外径32，导程32。滚珠丝杠精度级别分类：分研磨级（C0、C1、C3，C5）和轧制级（C7，C10），越靠前越高。
|
丝杆轴 外径 d |
导程
ph |
型号 |
钢球 中心直径 dp |
沟槽谷径
dc |
负荷 圈数 列×圈 |
基本额定载荷 | |
|
Ca KN |
COA KN |
||||||
| 32 | 32 | BLK3232V-3.6 | 33.25 | 28.3 | 2×1.8 | 17.3 | 53.9 |
| 螺母尺寸 |
标准轴长度 |
丝杆轴的 惯性力矩/mm Kg·cm2/mm |
螺母 质量 kg |
轴 质量 kg/m |
||||||||||||
|
外径 D |
法兰直径 D1 |
全长 |
H |
B1 |

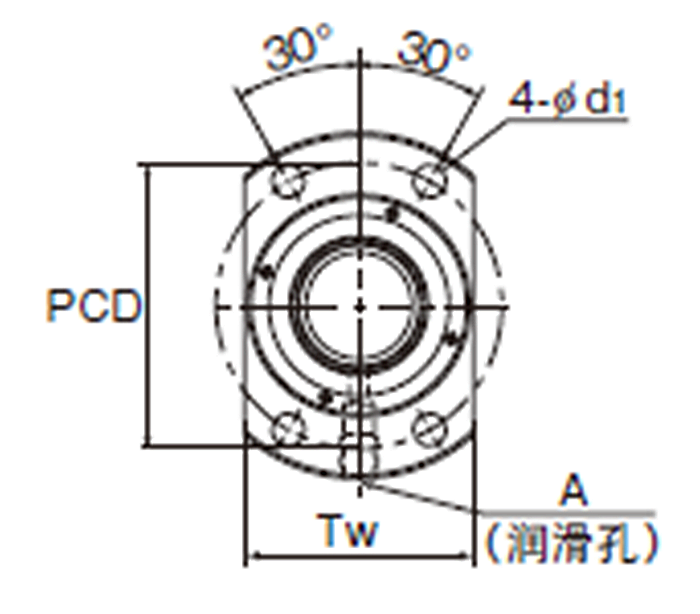

PCD |
d1 | TW | 润滑孔 |
密封圈 M1 |
轴向 间隙 |
||||||
| N1 | A | |||||||||||||||
| 58 | 92 | 70 | 15 | 45 | 74 | 9 | 68 | 7.5 | M6 | 3.8 | 0.14 | 1000、1500、2000、2500 | 8.08×10-3 | 1.14 | 5.56 | |
