NSK丝杆

ND系列滚珠丝杆

  • 产品类别:NSK丝杆
  • 产品型号:ND滚珠丝杆
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:464 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:ND系列滚珠丝杆不会产生如滑动螺旋中的蠕动现象,所以能实现正确的微量进给;只要进给脉冲足够小,TBI滚珠丝杆可实现亚微米级的微量进给。




3、如超过允许的轴向负载使用时请与客服联系。
4、允许轴向负载时nsk推荐的滚珠丝杠安装条件下的数值,如果安装条件变化,允许负载有所下降,请注意

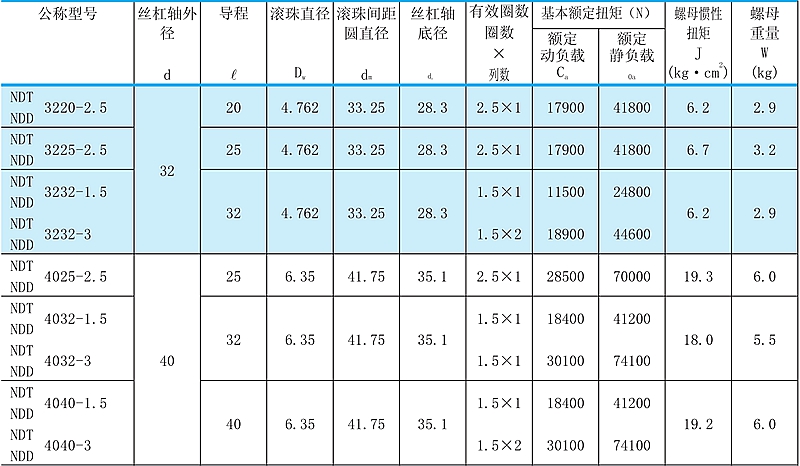

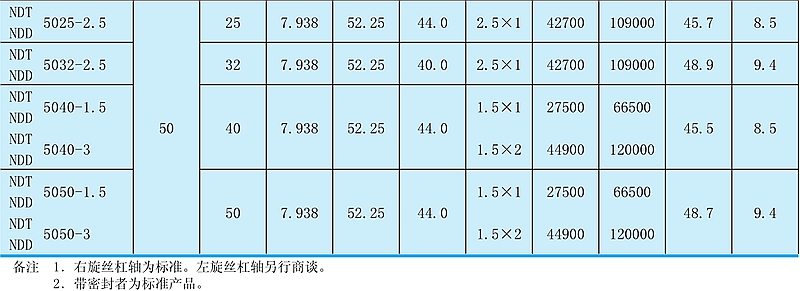

NDT3220 NDD3220 NDT3232 NDD3232 NDT4025 NDD4025 NDT4032 NDD4032 NDT4040 NDD4040

NDT5025 NDD5025 NDT5032 NDD5032 NDT5040 NDD5040 NDT5050 NDD5050



安装壳体与螺母之间装入了轴承滚珠。支撑单元以体型外轮成为小型化设计。

螺母端面能直接固定定时滑轮(客户户自备)的构造

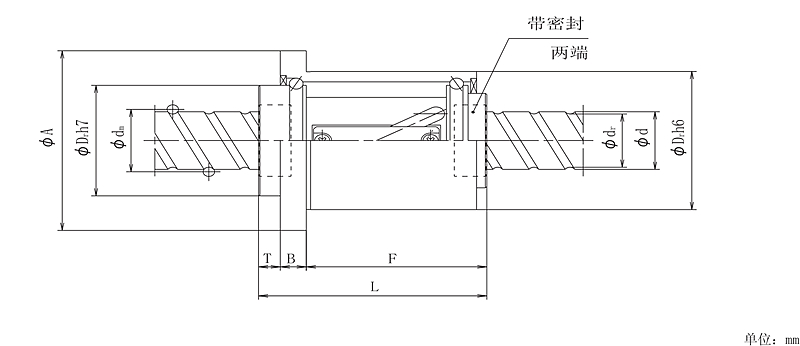

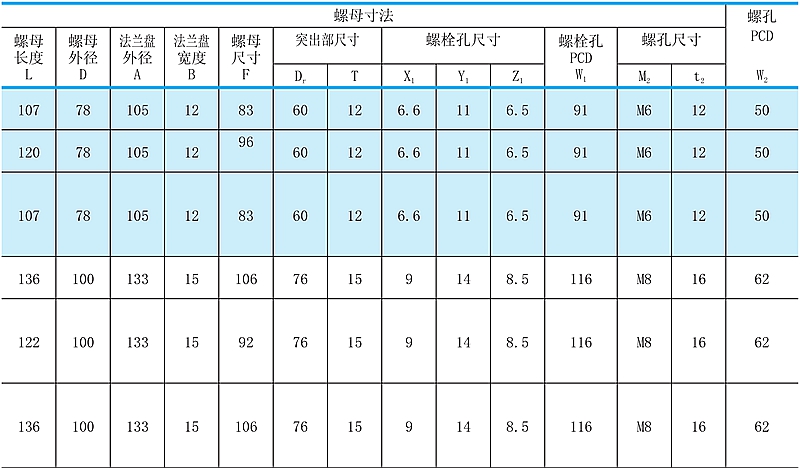

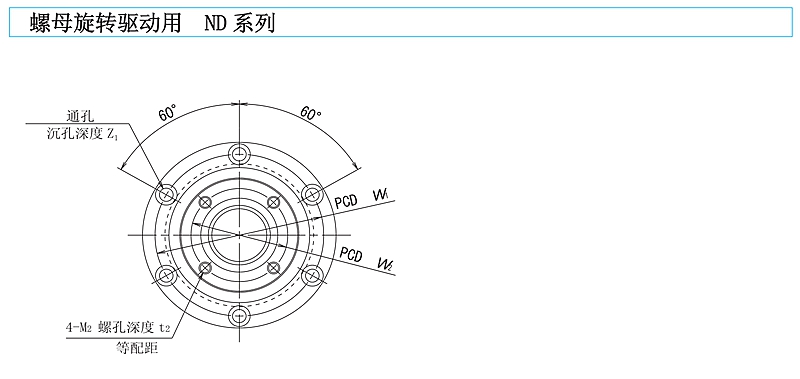

                                                                           螺母外径图

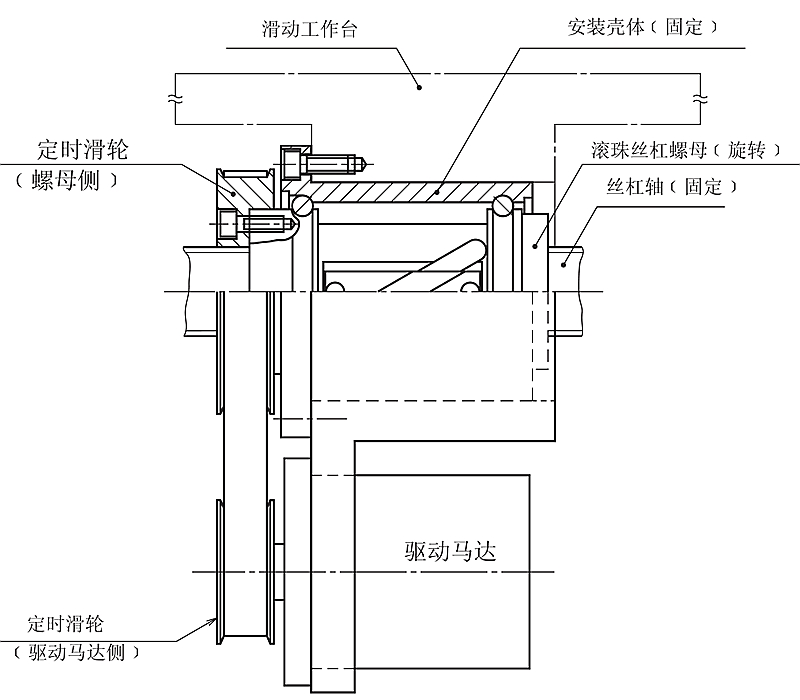

                                                                       向滑台工作安装示例



 ●多个螺母驱动
在单根丝杠轴上可安装2个以上的螺母单元,分别由不同的电机驱动。

●高速传送
由于使用中、大导程的滚珠丝杠,从而能够以低旋转进行高速传送。

●安装简便
只需将壳体安装在滑动工作台上,就能简单地获得螺母旋转结构。

●轴端结构简单
由于NSK丝杠轴不需要支撑轴承,故轴端结构比较简单

●品种齐全的系列
轴径有¢32、40、50(mm),导程有20、25、32、40、50(mm),“轴径×导程”共有10种组合。

●惯性低
与NSK以往的产品(端盖式)相比,旋转惯性最大减少了16%。

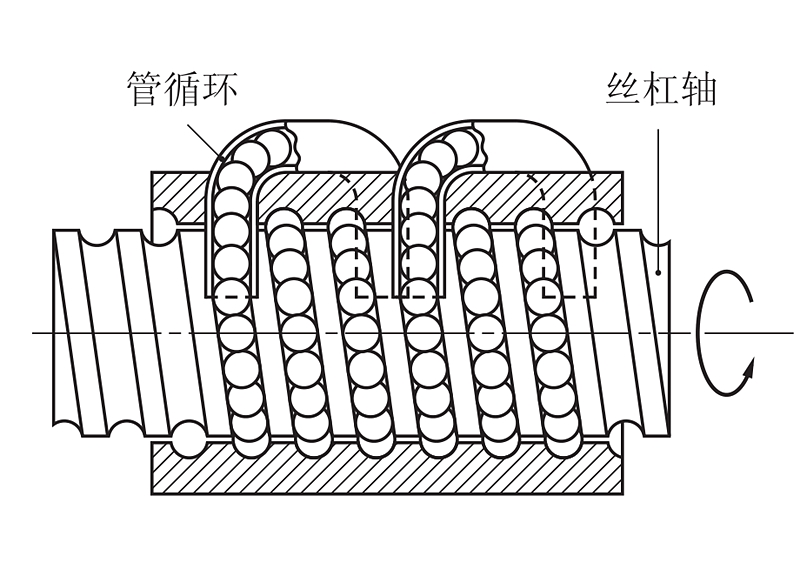

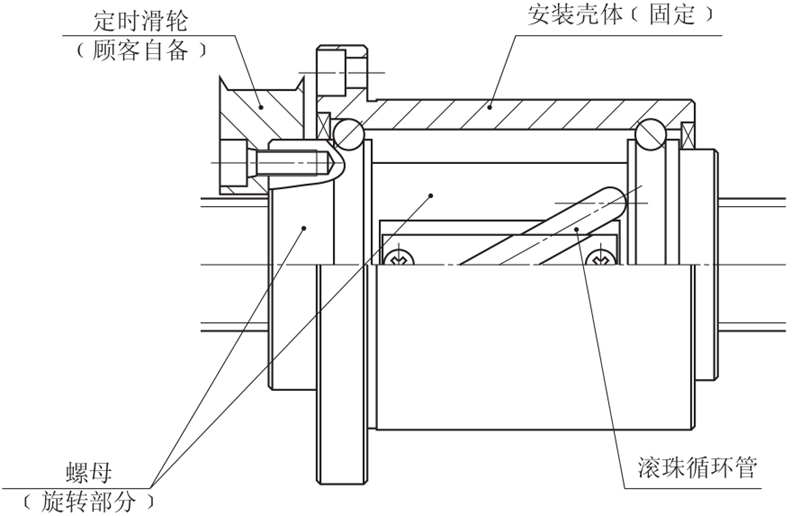

如下图,ND滚珠丝杆采用管循环式结构

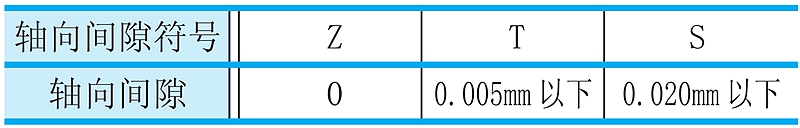

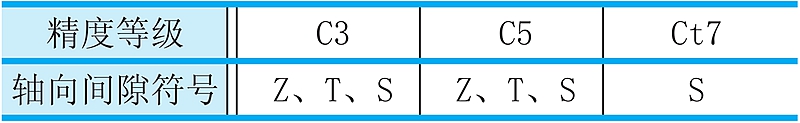

ND丝杠标准的精度等级、轴向等级如下图所示:

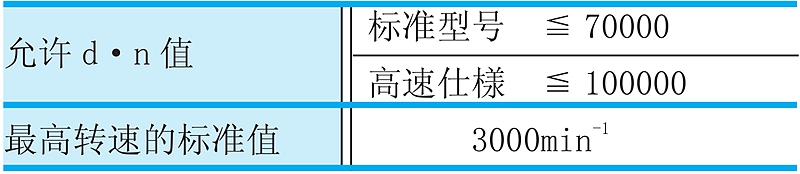

ND丝杠允许d·n值、最高转速的标准值分别如下。超过下述允许值时请咨询客服。

 请将ND丝杠轴的一端钻通。另外,当当需要从丝杠轴上卸除螺母时时,为防止滚珠脱落,请预先准备好暂用轴。(根据需要,可由NSK生产并向客户提供).
