优势特点:NSK大导程滚珠丝杠LPFC3232-3/6发生问题的原因之一:无预压或预压不足----无预压的滚珠丝杆垂直放置时,螺帽会因本身的重量而造成转动而下滑;无预压的螺杆会有相当的背隙存在,因此只能用于较小操作阻力的机器,但主要的顾虑是定位精度较不要求。于不同的应用上决定正确的预压量,并于出货前调好预压;因此当您订购滚珠丝杆前请确实详述设备的操作情况。
NSK大导程滚珠丝杠LPFC3232-3/6使用注意事项:
(1)LPFC3232-3/6滚珠丝杆的弯曲,经长时间使用,有些较长的丝杆会发生弯曲。如卧式车床的床身导轨或溜板导轨磨损,溜板箱连同开和螺母下沉,丝杆工作时往汪只与开合螺母的上半部啮合,而与其下半部存在相当大的间隙。这种径向力的作用,会一起丝杆产生弯曲变形,弯曲严重时会使传动蹩劲和扭转震动,影响切削的稳定性和加工质量。检查时,回转丝杆,用百分表可较准确地测出丝杆的弯曲量。如超差,应及时加以校直(如压力校直和敲击校直)。校直时应尽量消除内应力。可增加低温实效处理工序来减轻车螺纹及使用过程中的再次变形。
(2)NSK滚珠丝杆与螺母的间隙,滑动丝杆螺母副中的螺母一般由铸铁或锡青铜制成,磨损量比丝杆大。随着丝杆、螺母螺旋面的不断磨损,丝杆与螺母的轴向间隙随之增大,当此间隙超过公差范围时,对于有自动消除间隙机构的双螺母结构(如卧式车床横向进给丝杆螺母副)应及时调整间隙,对于无自动消除间隙机构的螺母则应及时更换螺母。
(4)NSK大导程滚珠丝杠的支撑与托架 丝杆在径向承受的载荷小,转速低,多采用铜套做支承,而轴向支承的精度与刚度比径向支承要求高得多,保证螺母端面与垫圈均匀接触。从而保证丝杆轴向支承的精度要求,对于水平安装的长丝杆,常用托架支承丝杆,以免丝杆由于自重产生小挠现象。在使用过程中,托架不可避免要被磨损。因此也要定期检查,以便调整或修理。
高导程型-NSK滚珠丝杠LPFC轻预压系列
1.特点
适合导程大的多条螺纹。由于是设定导程为轴外径的1~3倍,因此适合高速传送。
2.型号
(1)循环部分的构造
(2)标准的精度等级、轴向间隙
(3)极限d·n值、最高转速目标
极限d·n值、最高转速目标如下,可对应高速型号。
极限d·n值 :标准型号:≦80000
高速型号:≦100000
最高转速目标 :3000 min-1

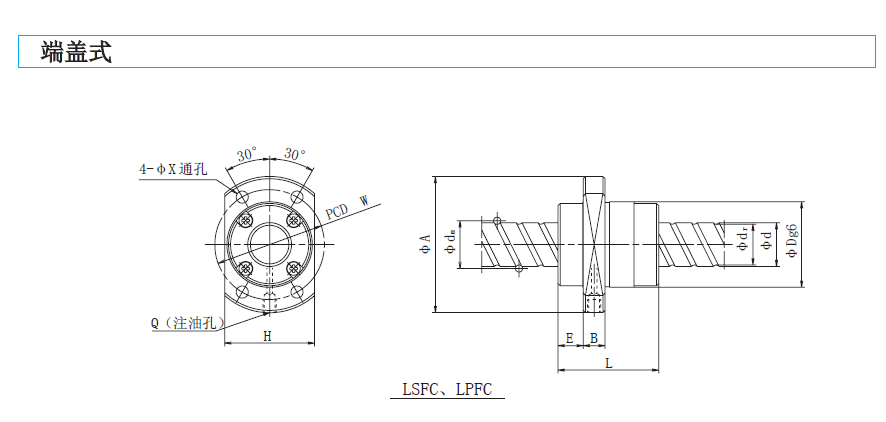

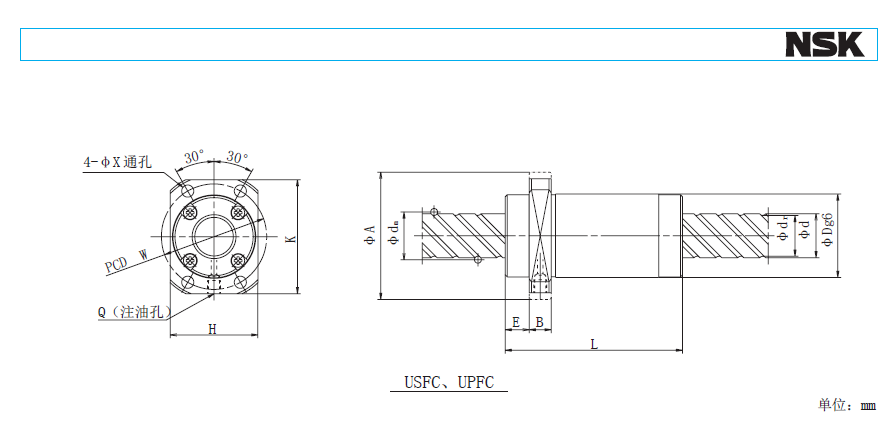

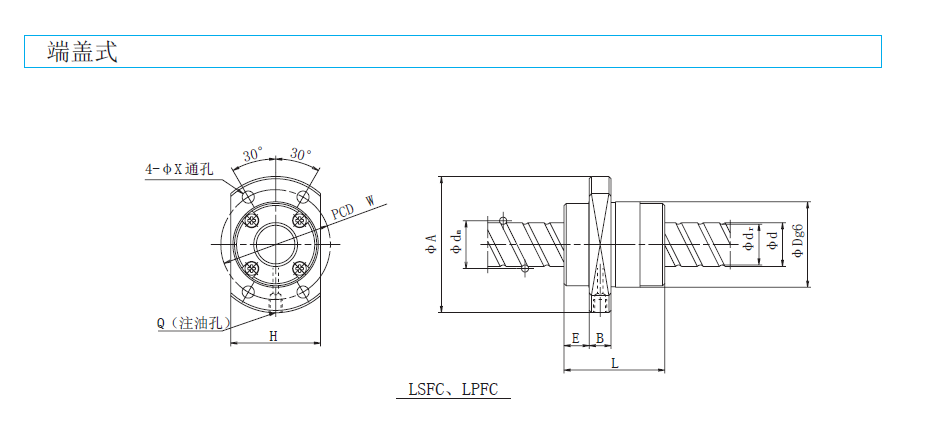

3.端盖型滚珠丝杠产品分类
4.设计注意事项
在设计螺纹轴时,切通螺杆轴的一端,不把轴端尺寸做成滚珠槽的底径以下,就无法组装螺母,请注意。

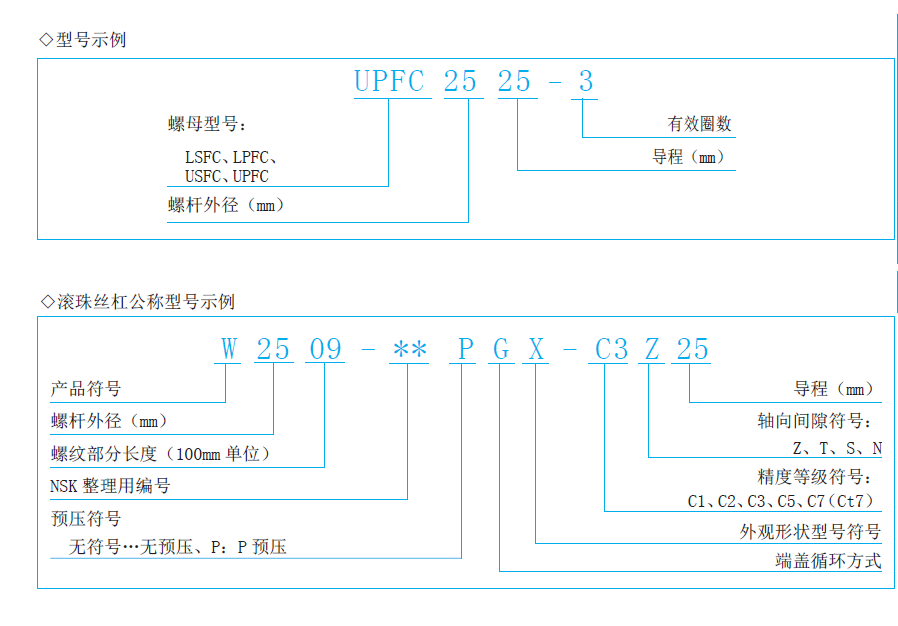

5.各尺寸的“型号”以及“滚珠丝杠公称型号

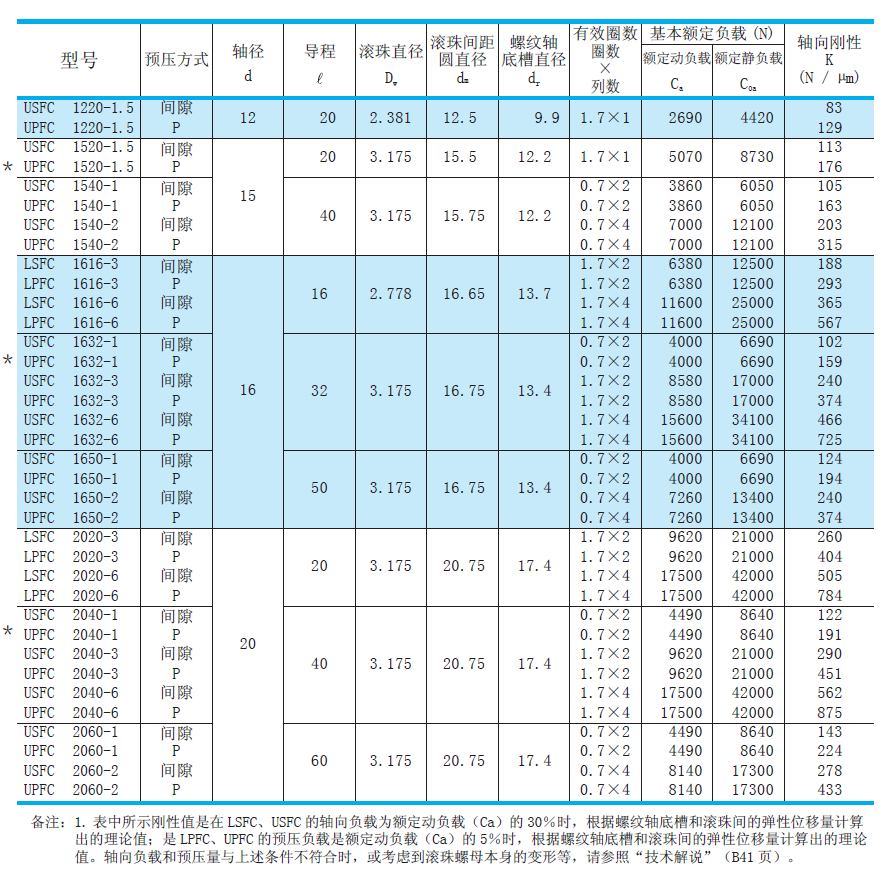

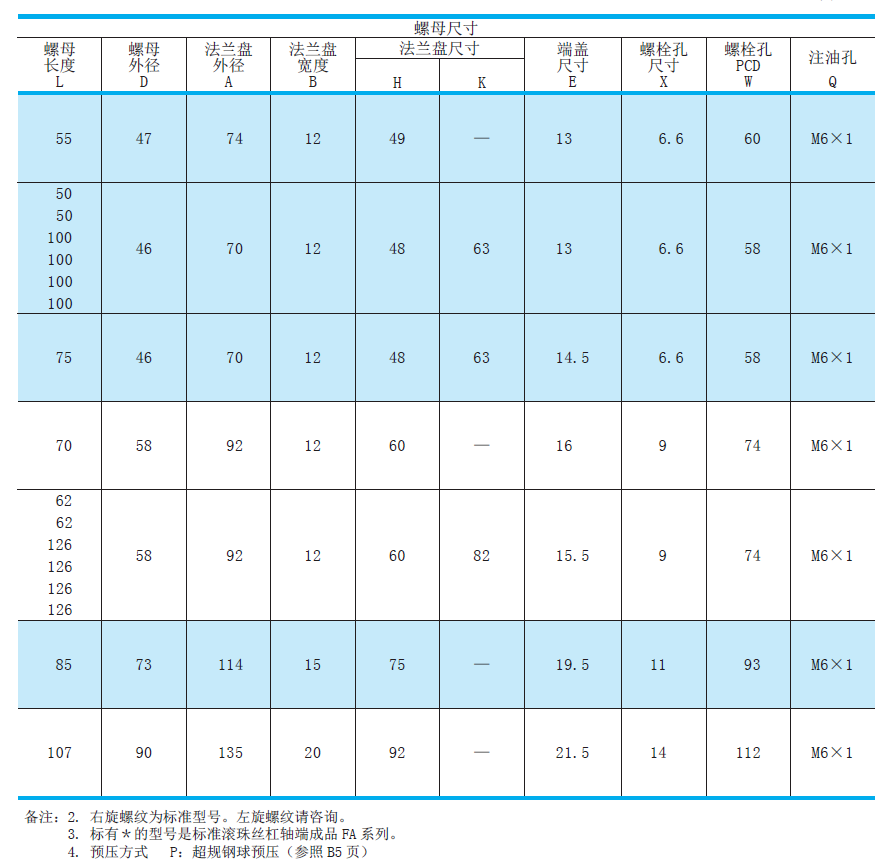

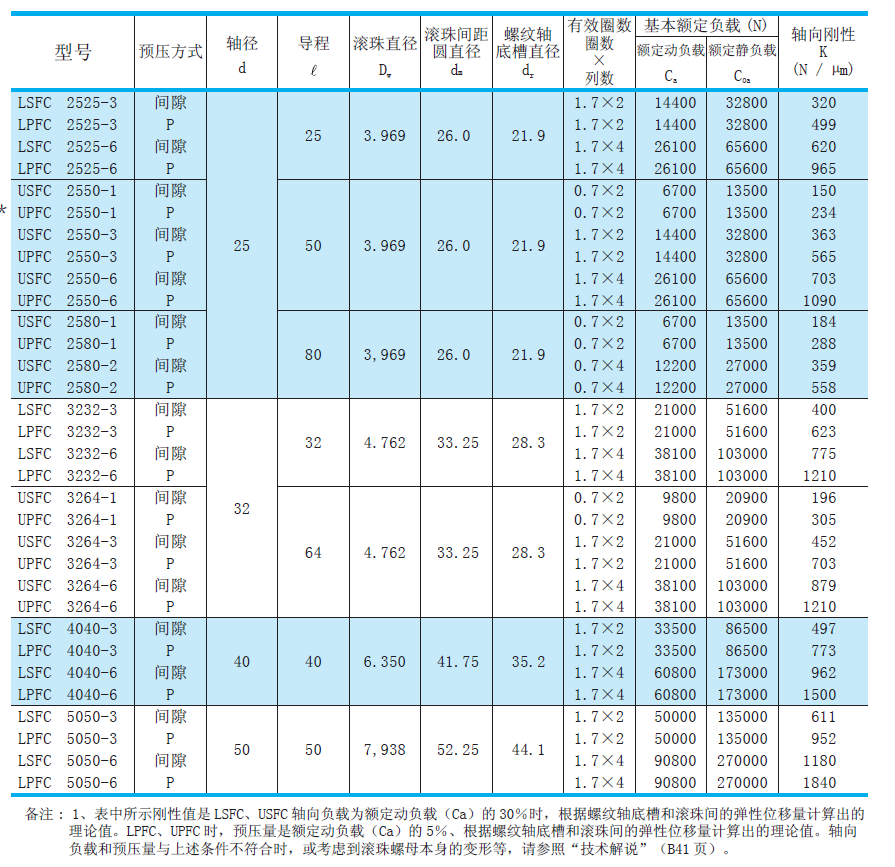

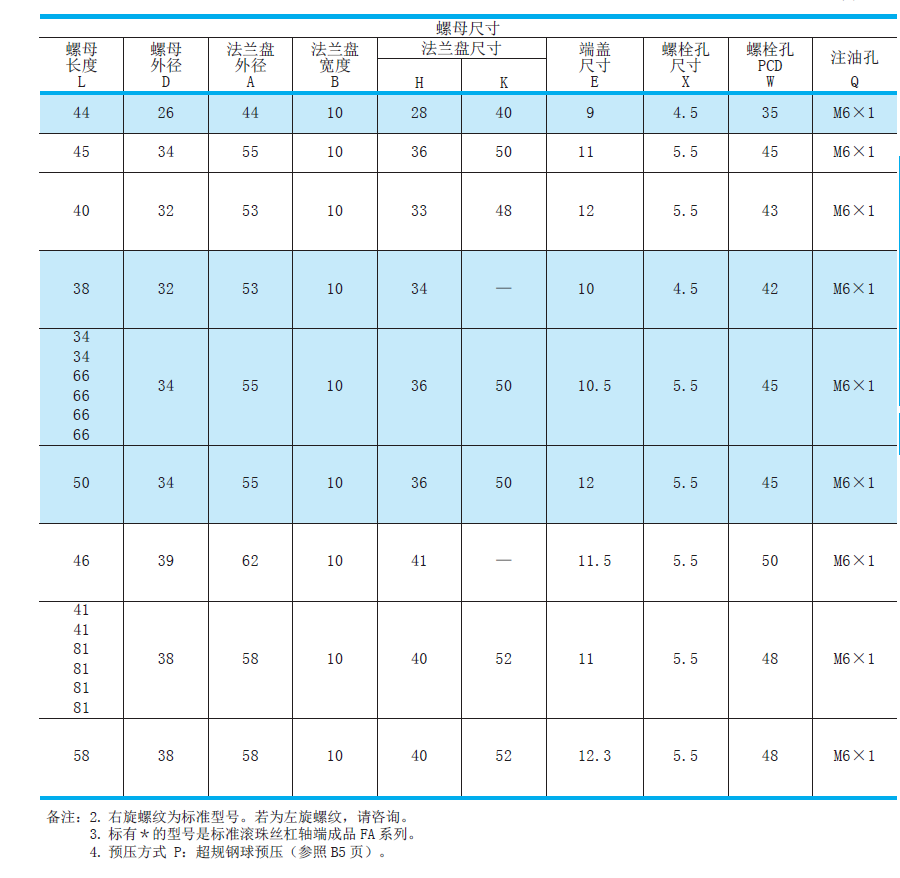

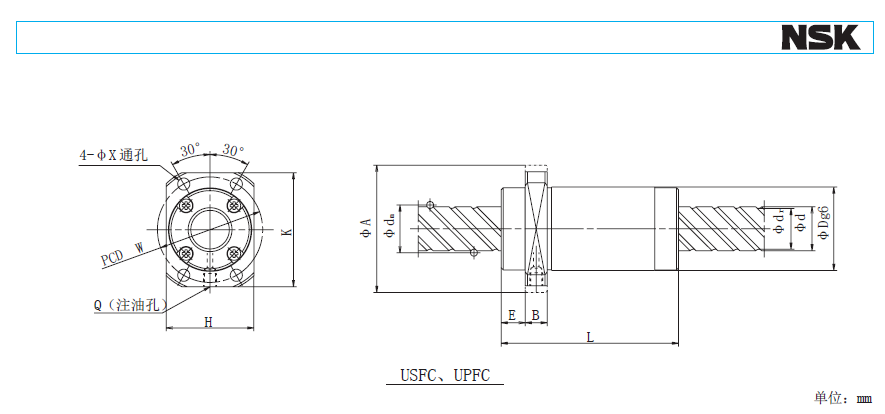

尺寸表:
NSK大导程滚珠丝杠LPFC3232-3/6发生问题的原因之一:无预压或预压不足----无预压的滚珠丝杆垂直放置时,螺帽会因本身的重量而造成转动而下滑;无预压的螺杆会有相当的背隙存在,因此只能用于较小操作阻力的机器,但主要的顾虑是定位精度较不要求。于不同的应用上决定正确的预压量,并于出货前调好预压;因此当您订购滚珠丝杆前请确实详述设备的操作情况。
