NSK丝杆

NSK高速机床用HMC滚珠丝杆

  • 产品类别:NSK丝杆
  • 产品型号:HMC滚珠丝杆
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:485 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:NSK高速机床用HMC滚珠丝杆由螺杆、螺母和滚珠组成,是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠的循环方式有循环导管式、循环器式、端盖式。

备注:1、导程为32、64的产品为3纹丝杠轴,其他为双纹丝杆轴。
           2、关于刚性、记载是施加5%额定动负荷作为预压情况。

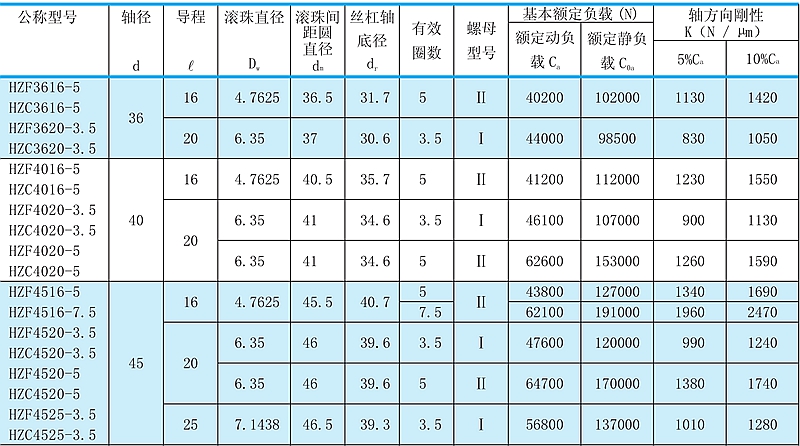

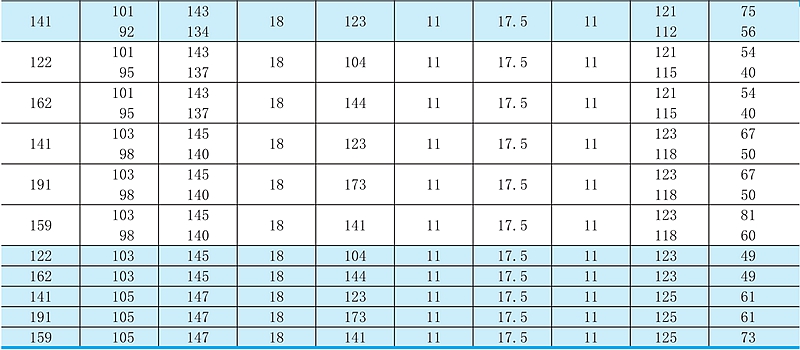

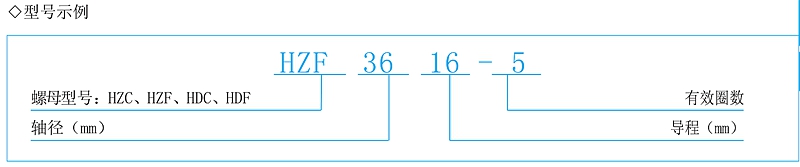

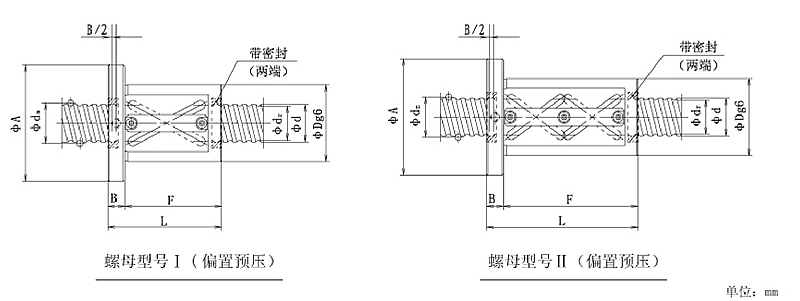

HZF3616 HZC3616 HZF3620 HZC3620 HZF4016 HZC4016 HZF4020 HZC4020 HZF4020

HZF4516 HZF4520 HZC4525 HZC4525 HZF5020 HZC5020  HZF5025 HZC5025 HZF5030 HZC5030

 HZF5520 HZC5520  HZF5525 HZC5525





●高速传送
HMC滚珠丝杠米用的是16~36mm的大导程,并通过增加滚珠循环部位的强度,实现了40~120mm/min的高速运转。

●高刚性和大负载容量
NSK丝杆通过采用多纹丝杠轴,增加了有效圈数并缩小了滚珠尺寸,从而增加了滚珠数量。虽然导程大,但具有高刚性和大负载容量。

●小型的的螺母
HMC滚珠丝杠小巧设计,缩小了螺母外径、缩短了长度

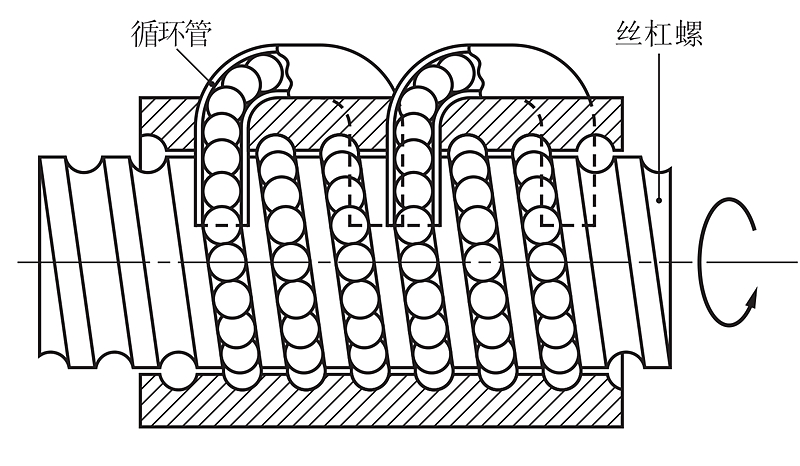

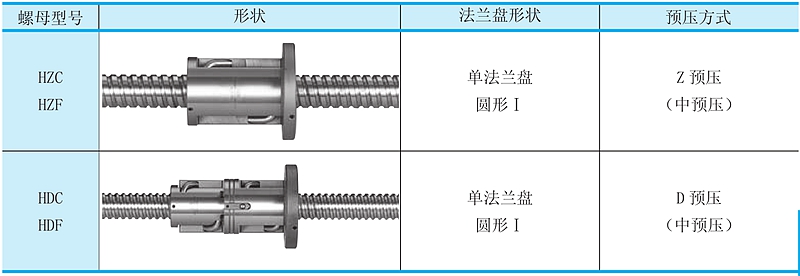

如下图,是适合高速传送的循环部件和滚珠沟设计的管循环式的循环结构

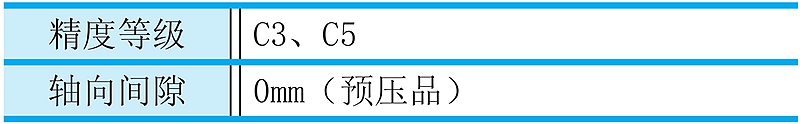

标准的精度等级、轴向等级如下图所示:

注:需要其他精度,请联系客服。

●装有润滑单元「NSKK1」的型号
可安装油和樹脂一体成形制所制作的润滑单元「NSKK1」如需使用NSKK1,请咨询客服。

●双驱动轴(咨询客服)
为提高TW系列的可信度,NSK可根据要求对滚珠丝杠的导程精度、预压扭矩的相互差进行管理。

●中空滚珠丝杠型号
NSK高速机床用HMC滚珠丝杆在高速机床中,滚滚珠丝杠驱动系统发热、热位移的对策是重要的技术课题。HMD型:推荐轴芯强制冷却的方法。

●垂直轴型号
HMC滚珠丝杠因垂直轴经常承担底座部分的负载,所以必须使用大负载容量的滚珠丝杠。NSK通过小型化设计也可应对大负载容量型号产品。尺寸表中,螺母型号、可适用上述情形。详情请与客服协商。

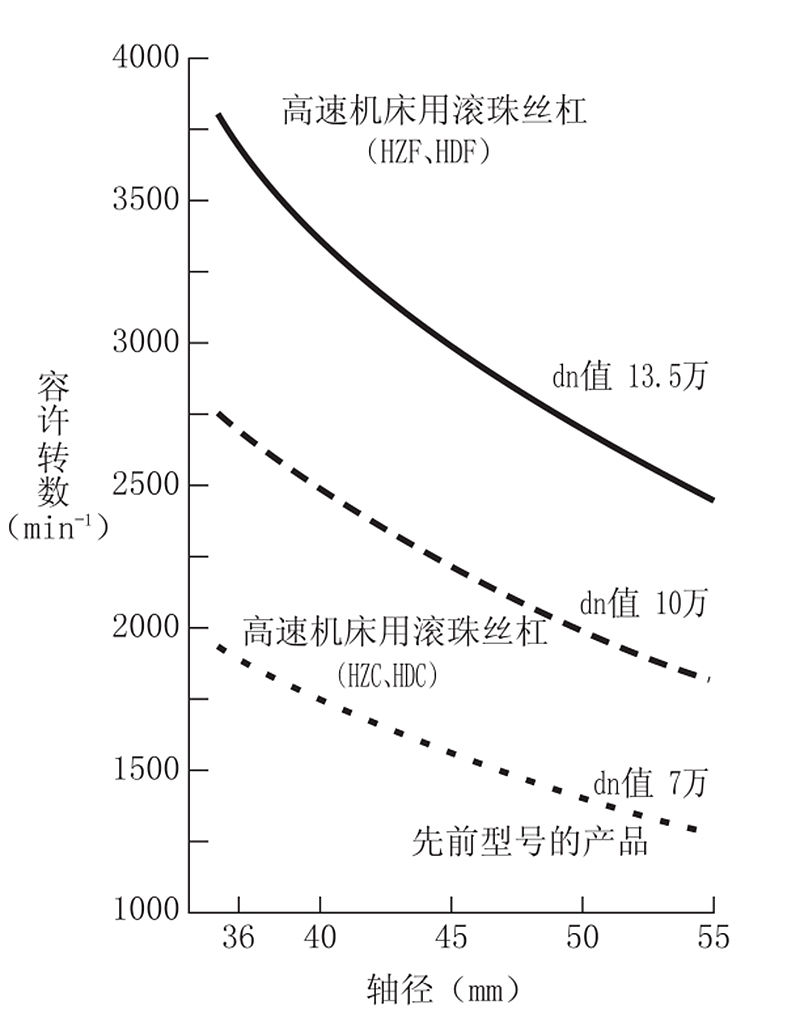

NSK高速机床用HMC滚珠丝杆允许dn值、最高转速分别如下图。超过下述允许值时请咨询客服。
允许d·n值:HZC、HDC…<=100000
           HZF、HDF…<=135000
 最高转速的标准值:3750min^(-1)
