NSK丝杆

NSK大负载驱动用HTF-SRD滚珠丝杆

  • 产品类别:NSK丝杆

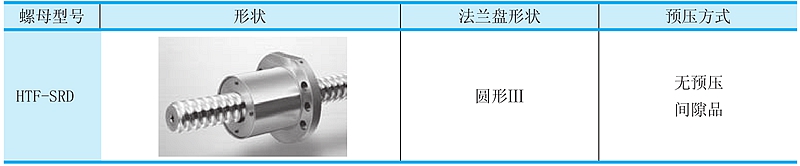

  • 产品型号:HTF-SRD
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:486 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:NSK大负载驱动用HTF-SRD滚珠丝杆以多年来所累积制品技术为基础,从材料、热外理、制造、检查至出货,都是以严谨的品保制度来加以管理,因此具有高信赖性。

备注:1、右旋丝杆为标准型号,如需要左旋请联系客服。
           2、如超过允许的轴向负载使用时请与客服联系。
           4、允许轴向负载时nsk推荐的滚珠丝杠安装条件下的标准值

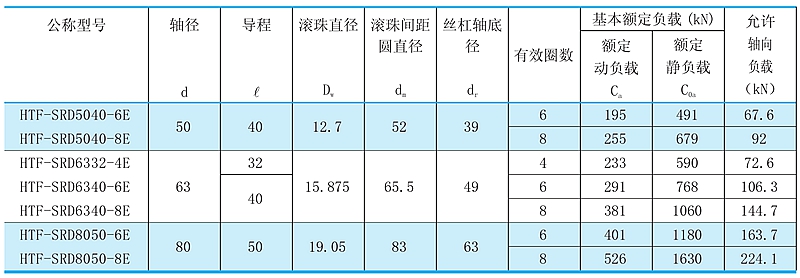

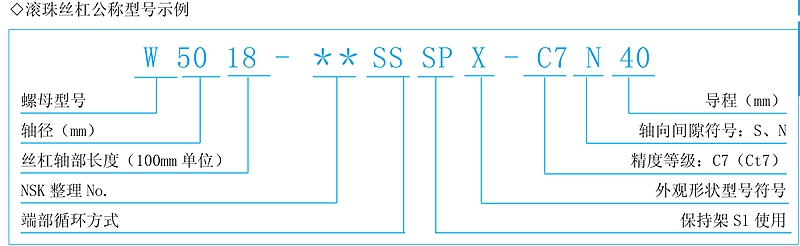

HTF-SRD5040 HTF-SRD6332 HTF-SRD6340 HTF-SRD8050





●高速传送・大负载容量
大负载驱动用丝杠通过采用端部循环方式,最高可实现1600mm/s的高速传送。且循环部件无突出部,运转平衡良好。采用有复数的滚珠循环回路的多条丝杠轴构造和外径滚珠,实现了大负载容量。

●静音・小型化设计
NSK丝杆通过使滚珠捞起构造作为丝杠轴螺旋方向,使平滑的滚珠循环成为可能。因此,噪音降低到原管循环式的一半以下。

●优越的防尘性能
HTF-SRD滚珠丝杆采用小型设计的存贮式密封。没有油脂的飞散,可实现清洁环境。

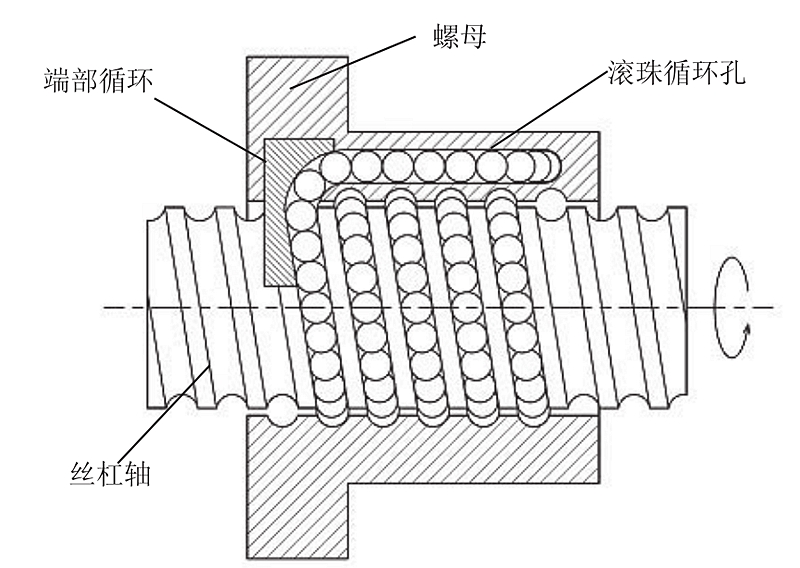

如下图,HTF-SRD滚珠丝杆采用端部循环方式,具有高速·静音、螺母外径紧读的特点。

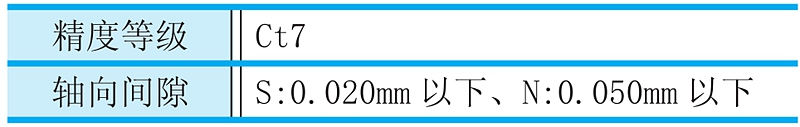

HTF-SRD滚珠丝杆标准的精度等级、轴向等级如下图所示:

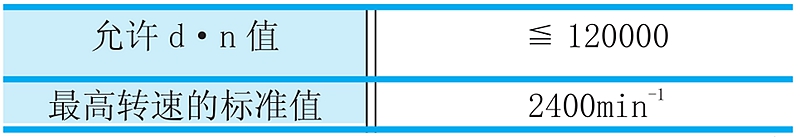

NSK大负载驱动用HTF-SRD滚珠丝杆允许d·n值、最高转速的标准值分别如下。超过下述允许值时请咨询客服。

大负载驱动用丝杠采用在钢球间加入树脂制作的保持架S1型号,大幅度提高了对于扭矩负载的耐久性。
