日本THK直线机器人线性模组KR26

  • 产品类别:THK线性模组
  • 产品型号:KR26
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:608 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK线性模组KR26能给这个行业的设备带来便利的点有:单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长。

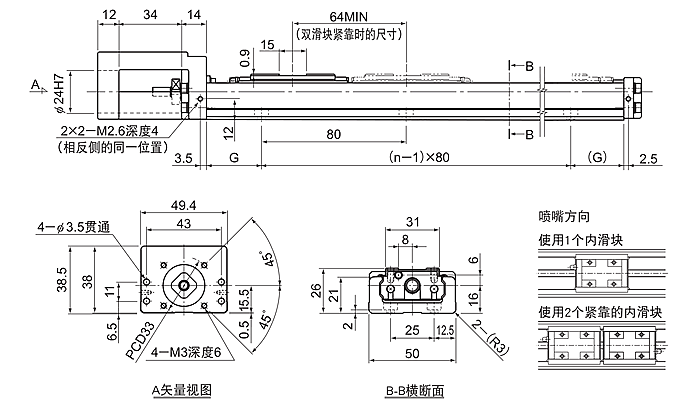

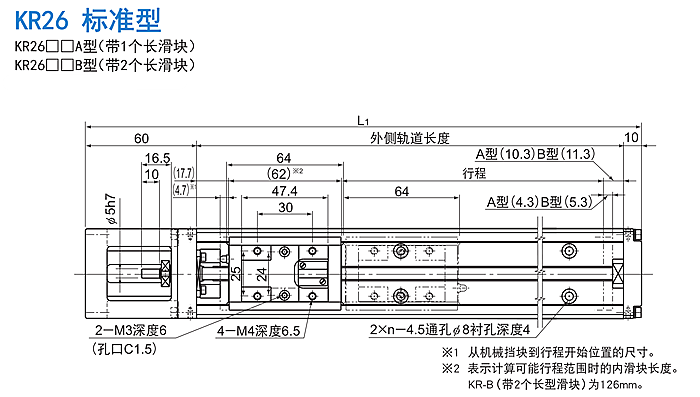

行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

G

(mm)

n 主体总重量(kg)
A型 B型 A型 B型
60(69) - 150 220 35 2 0.99 -
110(119) 45(55) 200 270 20 3 1.2 1.38
160(169) 95(105) 250 320 45 3 1.41 1.59
210(219) 145(155) 300 370 30 4 1.62 1.8




       日本THK线性模组KR26主要构件分析:

       1、直线导轨——又称线性导轨、线性滑轨、直线滑轨,支撑、引导运动部件(滚珠滑块)实现定向直线往复运动。因其高刚性、导轨与滚珠之间摩擦系数小,所以能够实现在高负载情况下高精度高速的直线王府运动。

       2、滚珠丝杠——能够实现旋转运动和直线运动的相互转换。滚珠螺母通过滚珠与丝杠实现完美契合,之间摩擦系数小,电机旋转带动丝杠那个旋转通过滚珠跟螺纹来实现旋转运动转换成直线运动。

       3、铝型材——滑台外形美观、设计合理、刚性好、性能稳定,受热不易变形,能够很好的保证在运行状态下产品的整体定位精度。
