THK原装进口线性模组KR46-超高静音型

  • 产品类别:THK线性模组
  • 产品型号:KR46
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:498 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK线性模组KR46运用的范围一直在扩大,跑向全世界。在我们国家跑的速度更快,近几年,直线模组的开发更是快,跨设计加工装调之繁琐;越当今技工荒缺,省钱省时省力省心。





行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

H

(mm)

n n1 主体总重量(kg)

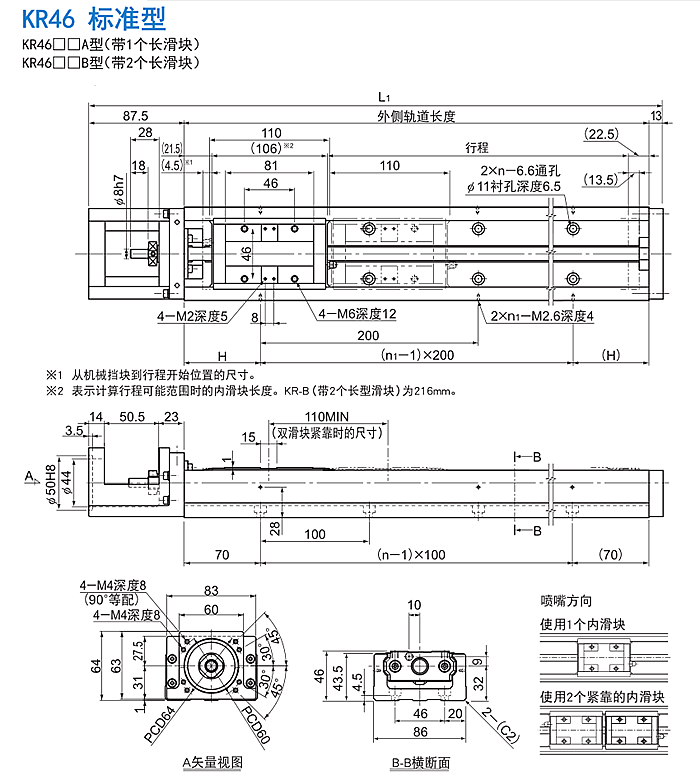

A型 B型 A型 B型
190(208) 80(98) 340 440.5 70 3 2 7.7 8.9
290(306) 180(198) 440 540.5 20 4 3 9 10.2
390(408) 280(298) 540 640.5 70 5 3 10.3 11.5
490(508) 380(398) 640 740.5 20 6 4 11.6 12.8
590(608) 480(498) 740 840.5 70 7 4 12.8 14
690(708) 580(598) 840 940.5 20 8 5 14.1 15.3
780(808) 680(698) 940 1040.5 70 9 5 15.3 16.5







行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

H

(mm)

n n1 主体总重量(kg)

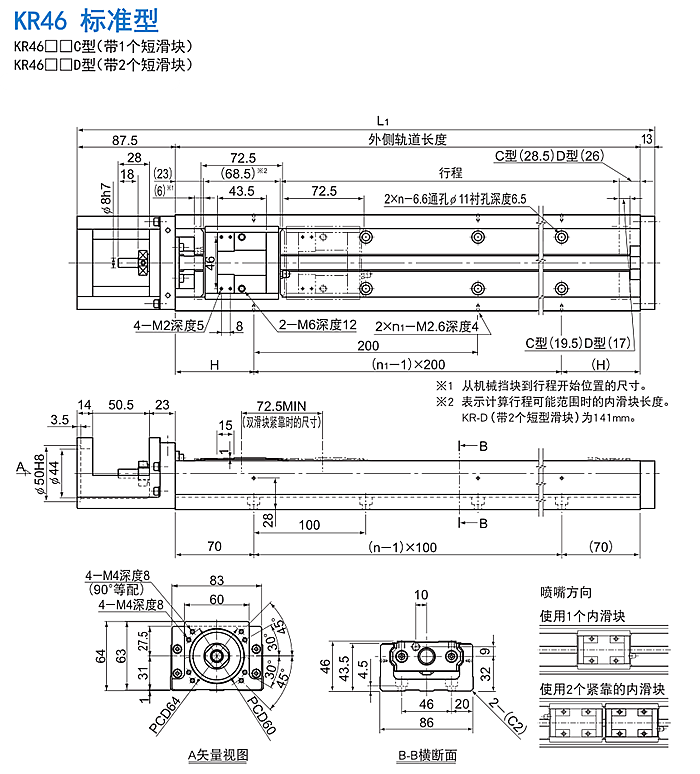

C型 D型 C型 D型
220(245.5) 150(173) 340 440.5 70 3 2 7.3 8.1
320(345.5) 250(273) 440 540.5 20 4 3 8.6 9.4
420(445.5) 350(373) 540 640.5 70 5 3 9.9 10.7
520(545.5) 450(473) 640 740.5 20 6 4 11.2 12
620(645.5) 550(573) 740 840.5 70 7 4 12.4 13.2
720(745.5) 650(673) 840 940.5 20 8 5 13.7 14.5
820(845.5) 750(773) 940 1040.5 70 90 5 14.9 15.7



日本THK线性模组KR46—在数控机床,自动化生产中的运用

       直线模组有几种叫法,线性模组、直角坐标机器人、直线滑台等,是继直线导轨滚珠丝杆直线传动机构的自动化升级单元。可以通过各个单元的组合实现负载的直线、曲线运动,是轻负载的自动化更加灵活、定位更加精准。

       直线模组最早是在德国开发使用的,市场定位在光伏设备,上下料机械手、裁移设备、涂胶设备、贴片设备等,这种机械手能给这个行业的设备带来便利的点有:单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长。
