高稳定性日本THK直线模组KR45H

  • 产品类别:THK线性模组
  • 产品型号:KR45H
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:832 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK线性模组KR45H的设计与选择包括:1、运动精度,最高可达0。01mm;2、负荷,根据需要选择,从1KG-50KG均有相应机型;3、传动系统,包括同步带轮传动和滚珠丝杆传动两种;4、驱动系统,一般有伺服电机或步进电机驱动。

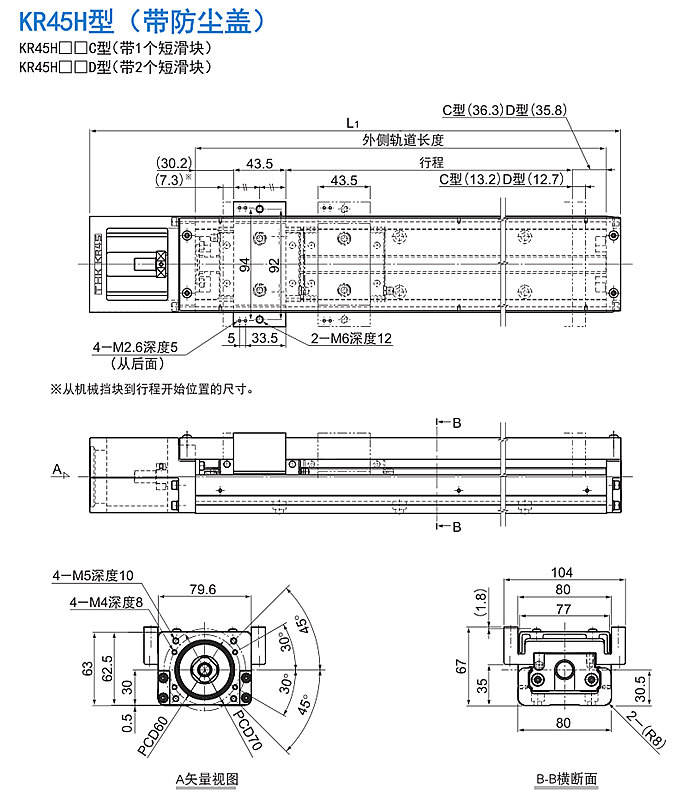

行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

主体总重量(kg)
C型 D型 C型 D型
230(250.5) 160(180) 340 440 5.1 5.82
330(350.5) 260(280) 440 540 6.2 6.92
430(450.5) 360(380) 540 640 7.3 8.02
530(550.5) 460(480) 640 740 8.4 9.12
630(650.5) 560(580) 740 840 9.5 10.22
730(750.5) 660(680) 840 940 10.6 11.32
830(850.5) 760(780) 940 1040 11.7 12.42



日本THK线性模组KR45H在非标自动化设备中有什么运用?

       1、动检测机,负责将待检验产品送到CCD检测范围内;
       2、动植螺母机,负责将加热后的螺母装到汽车零件内;
       3、线式全自动点胶设备,实现空间三轴自动点胶;
       4、动组装机,负责将一个零件装到另一个零件上;
       5、动焊接设备,模组负责焊枪的运动。
