超高精密级THK进口线性模组KR30H

  • 产品类别:THK线性模组
  • 产品型号:KR30H
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:434 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK线性模组KR30H具有喷涂,上下料,抓取,移栽,分类等功能,也适用于很多的行业,是一种可以代替人工工作的机械手。



行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

H

(mm)

G

(mm)

F

(mm)

n n1 主体总重量(kg)
A型 B型 A型 B型
50(58.8) - 150 220 25 25 100 2 2 1.4 -
100(108.8) - 200 270 50 50 100 2 2 1.6 -
200(208.8) 120(134.4) 300 370 50 50 200 3 2 2.2 2.5
300(308.8) 220(234.4) 400 470 100 50 200 4 2 2.7 3
400(408.8) 320(334.4) 500 570 50 50 200 5 3 3.2 3.5
500(508.8) 420(434.4) 600 670 100 50 200 6 3 3.8 4.1

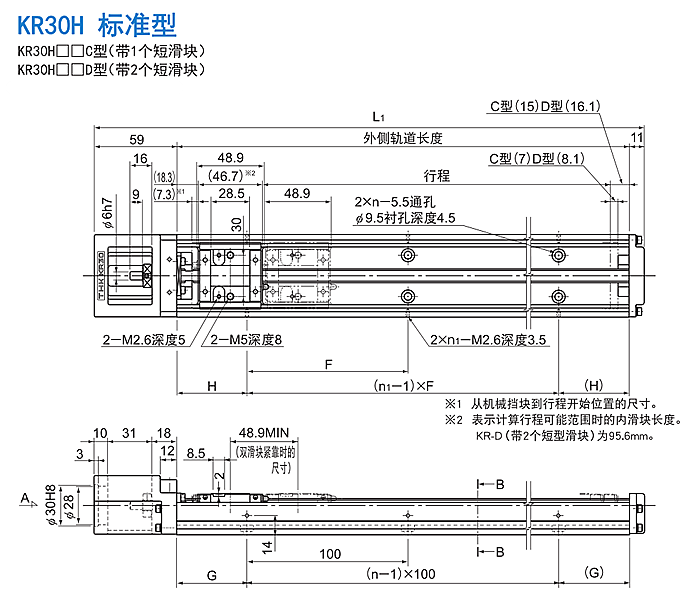

行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

H

(mm)

G

(mm)

F

(mm)

n n1 主体总重量(kg)
C型 D型 C型 D型
70(84.3) 20(35.4) 150 220 25 25 100 2 2 1.3 1.47
120(134.3) 70(85.4) 200 270 50 50 100 2 2 1.5 1.67
220(234.3) 170(185.4) 300 370 50 50 200 3 2 2.1 2.27
320(334.3) 270(285.4) 400 470 100 50 200 4 2 2.6 2.77
420(434.3) 370(385.4) 500 570 50 50 200 5 3 3.1 3.27
520(534.3) 470(485.4) 600 670 100 50 200 6 3 3.7 3.87



日本THK线性模组KR30H六大因素

线性模组6大主要构件分析:
1、直线导轨——又称线性导轨、线性滑轨、直线滑轨,支撑、引导运动部件(滚珠滑块)实现定向直线往复运动。因其高刚性、导轨与滚珠之间摩擦系数小,所以能够实现在高负载情况下高精度高速的直线王府运动。
2、滚珠丝杠——能够实现旋转运动和直线运动的相互转换。滚珠螺母通过滚珠与丝杠实现完美契合,之间摩擦系数小,电机旋转带动丝杠那个旋转通过滚珠跟螺纹来实现旋转运动转换成直线运动。
3、铝型材——滑台外形美观、设计合理、刚性好、性能稳定,受热不易变形,能够很好的保证在运行状态下产品的整体定位精度。
4、电机——电机为线性模组实现高速度、高精度、高稳定的运行提供动力,通常配置电机为伺服电机、步进电机,也可配置交直流电机或三相异步电机。
5、光电开关——也被叫做光电传感器,通过光电传感器来实现线性模组工作时的精确定位。
6、膜片联轴器——能够在高速运动中出色满足电机和丝杆之间的一个力气传递,同时能够补
偿径向,角向和轴向偏差。
