THK线性模组

CNC磨床日本进口THK直线滑台KR33

  • 产品类别:THK线性模组
  • 产品型号:KR33
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:622 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK线性模组KR33具有安装起来比较容易,具有精度高,载重大的特点,运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长的特点。

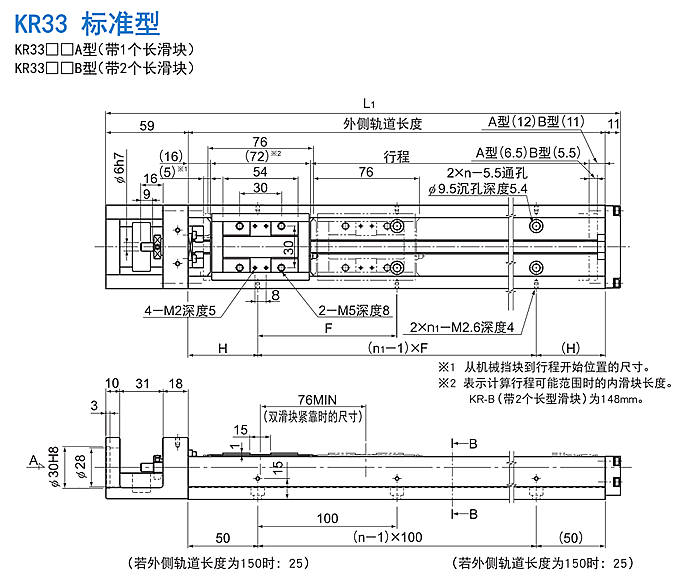

行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

H

(mm)

F

(mm)

n n1 主体总重量(kg)
A型 B型 A型 B型
50(61.5) - 150 220 25 100 2 2 1.7 -
100(111.5) - 200 270 50 100 2 2 2 -
200(211.5) 125(135.5) 300 370 50 200 3 2 2.6 2.95
300(311.5) 225(235.5) 400 470 100 200 4 2 3.2 3.55
400(411.5) 325(335.5) 500 570 50 200 5 3 3.9 4.25
500(511.5) 425(435.5) 600 670 100 200 6 3 4.5 4.85
600(611.5) 525(535.5) 700 770 50 200 7 4 5.5 5.85

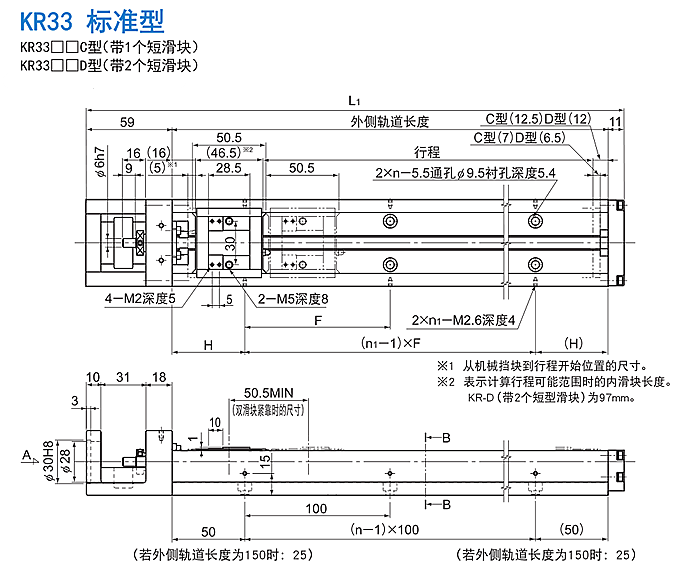

行程(mm)

(机械挡块间行程)

外侧轨道长度

(mm)

总长度

L1(mm)

H

(mm)

F

(mm)

n n1 主体总重量(kg)
C型 D型 C型 D型
75(87) 25(36.5) 150 220 25 100 2 2 1.6 1.83
125(137) 75(86.5) 200 270 50 100 2 2 1.9 2.13
225(237) 175(186.5) 300 370 50 200 3 2 2.5 2.73
325(337) 275(286.5) 400 470 100 200 4 2 3.1 3.33
425(437) 375(386.5) 500 570 50 200 5 3 3.8 4.03
525(537) 475(486.5) 600 670 100 200 6 3 4.4 4.63
625(637) 575(586.5) 700 770 50 200 7 4 5.4 5.63



       日本THK线性模组KR33的特点:

       1、结构简单轻量紧凑:在高强度铝合金滑台和底座上装入双列抗力矩宽幅强的直线导轨,高刚性,高精度,体积小,重量轻,安装使用简便。

       2、客制化工作台零部件:用户可根据用途指定电机种类、滚珠丝杠种类、导程、带制动功能电机等,选择定位工作台的构成部件。

       3、安装简洁方便:系统结构简洁,能节省空间和降低设备成本。

       4、多轴台式系列化:多轴台式已系列化,能作为高功能多轴机械手使用。
