银泰PMI机械手-KM33直线模组(标准型)

  • 产品类别:PMI银泰模组
  • 产品型号:KM33(标准型)
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:513 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:银泰PMI机械手-KM33直线模组(标准型)的导向精度以及模组和支承件的热变形等。导向精度是指运动构件沿导轨导面运动时其运动轨迹的准确水平。影响导向精度的主要因素有导轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、外表粗糙度、导轨和支承件的刚度、导轨副的油膜厚度及油膜刚度。直线运动导轨的几何精度一般包括:垂直平面和水平平面内的直线度;两条导轨面间的平行度。导轨几何精度可以用导轨全长上的误差或单位长度上的误差表示。

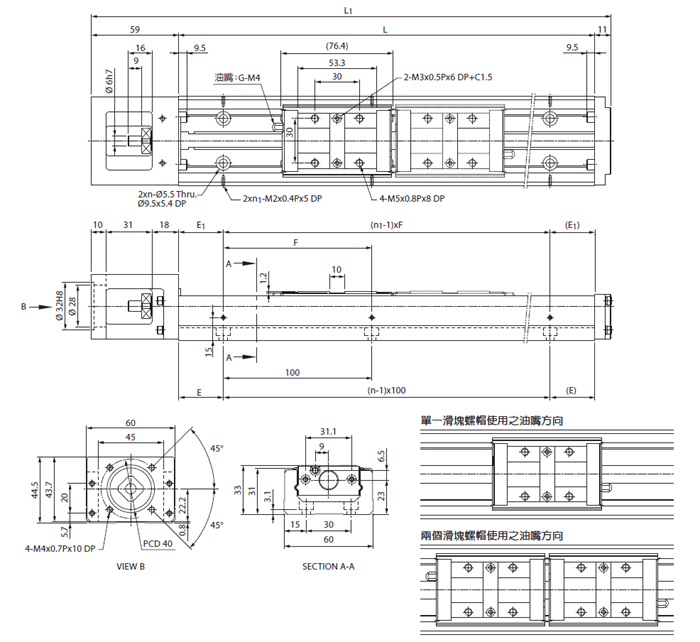

KM33直线模组标准型(A、B型)
轨道长度
L
总长度
L1
最大行程范围 E n E1 N1 F 重量(kg)
A型 B型 A型 B型
150 220 54.5 - 25 2 25 2 100 1.67 -
200 270 104.5 - 50 2 50 2 100 1.98 -
300 370 204.5 128 50 3 50 2 200 2.56 2.91
400 470 304.5 228 50 4 100 2 200 3.15 3.5
500 570 404.5 328 50 5 50 3 200 3.85 4.2
600 670 504.5 428 50 6 100 3 200 4.46 4.81

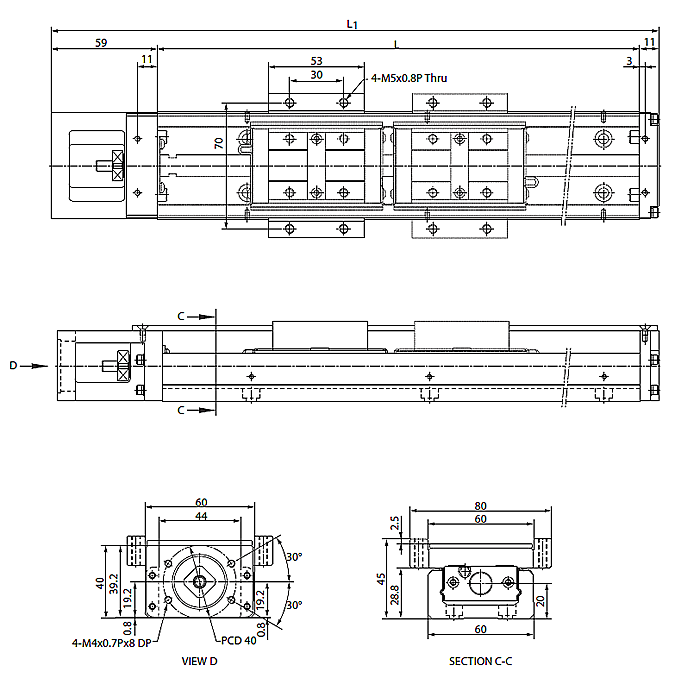

KM33防护盖型(A、B型)

轨道长度
L
总长度
L1
最大行程范围 重量
A型 B型 A型 B型
150 220 54.5 - 1.87 -
200 270 104.5 - 2.18 -
300 370 204.5 128 2.76 3.21
400 470 304.5 228 3.38 3.83
500 570 404.5 328 4.09 4.54
600 670 504.5 428 4.71 5.16


 银泰PMI机械手-KM33直线模组(标准型)的导向精度以及模组和支承件的热变形等。导向精度是指运动构件沿导轨导面运动时其运动轨迹的准确水平。影响导向精度的主要因素有导轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、外表粗糙度、导轨和支承件的刚度、导轨副的油膜厚度及油膜刚度。直线运动导轨的几何精度一般包括:垂直平面和水平平面内的直线度;两条导轨面间的平行度。导轨几何精度可以用导轨全长上的误差或单位长度上的误差表示。
