银泰机械手臂-PMI线性模组KM55

  • 产品类别:PMI银泰模组
  • 产品型号:KM55
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:422 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:银泰机械手臂-PMI线性模组KM55的抗振性与稳定性:稳定性是指在给定的运转条件下不出现自激振动的性能;而抗振性则是指模组副接受受迫振动和冲击的能力。

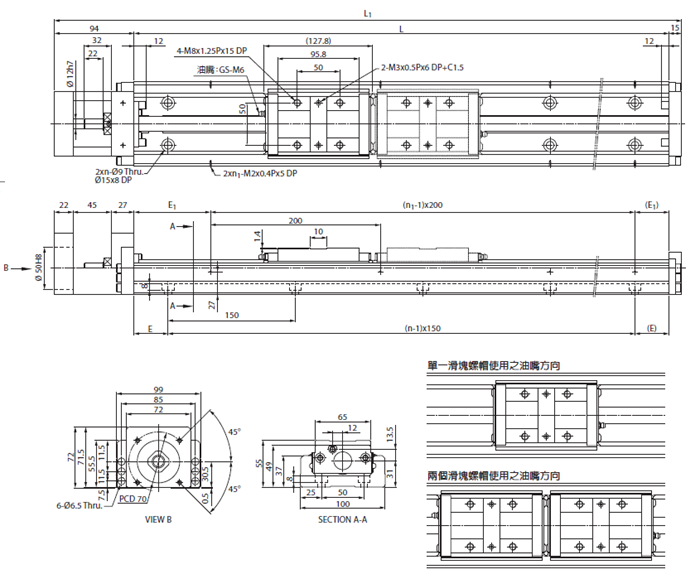

KM55标准型(A、B型)
轨道长度
L
总长度
L1
最大行程范围 E n E1 n1 重量(kg)
A型 B型 A型 B型
980 1089 828 699 40 7 90 5 19.90 21.62
1080 1189 928 799 15 8 40 6 21.63 23.35
1180 1289 1028 899 65 8 90 6 23.36 25.08
1280 1389 1128 999 40 9 40 7 25.09 26.81
1380 1489 1228 1099 15 10 90 7 26.82 28.54


KM55防护盖型(A、B型)

轨道长度
L
总长度
L1
最大行程范围 重量
A型 B型 A型 B型
980 1089 828 699 21.78 24.25
1080 1189 928 799 23.61 26.08
1180 1289 1028 899 25.44 27.91
1280 1389 1128 999 27.26 29.73
1380 1489 1228 1099 29.09 31.56


 银泰KM模组特点:

    四方向等负荷;

    U型轨的钢珠滚动面采用2列歌德式圆弧及45°接触角的设计,提供四方向的负荷能力,银泰KM模组可适用於任何安装方位。

    省空间;

    将线性导轨之滑块与滚珠丝杆之螺帽结合成一体之滑块螺帽,可使银泰KM模组达到最佳的空间利用。

    高刚性;

    经由FEM的最佳化U型轨断面设计,银泰KM模组在轻量化与高刚性之间达到最佳平衡。

    高精度;

    银泰KM模组的2列歌德圆弧式设计及稳定的制程技术,可将变动负荷引起的变形控制在最小,提供银泰KM模组稳定顺畅之运作,达到高精度进给之需求。

银泰机械手臂-PMI线性模组KM55的抗振性与稳定性:稳定性是指在给定的运转条件下不出现自激振动的性能;而抗振性则是指模组副接受受迫振动和冲击的能力。
