射出成型机TBI滚珠丝杠RFBY1616-1.8

产品类别：TBI滚珠花键
产品型号：RFBY1616-1.8
产品价格：洽谈
录入时间：2019-01-14
浏览次数：733 次
在线客服：
电话咨询：13532728713

产品介绍/参数

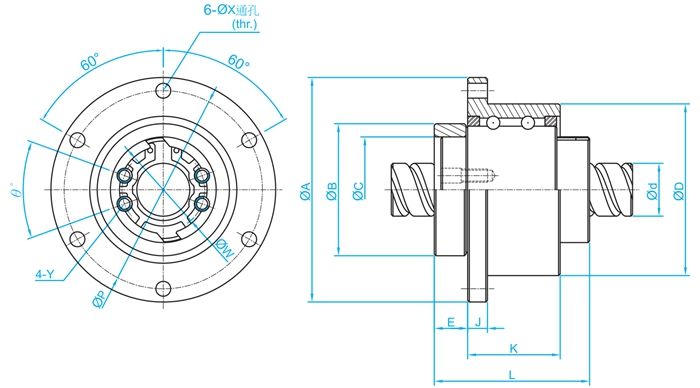

优势特点：射出成型机TBI滚珠丝杠RFBY1616-1.8为满足数控机床对进给系统伺服性能的要求，还应考虑最大加速能力及最小惯性的要求，确定TBI丝杆的导程及降速比。

螺帽旋转式TBI滚珠丝杆是在螺帽的外径上装上专用的轴承外套使之运转动作，通过让螺帽旋转或停止的运作，只用一根轴就能够进行2种（旋转、螺旋）模式的运动。旋转式滚珠花键则是在花键外筒的外径上装上专用的轴承外套，使之运转动作。通过让外筒旋转或停止的运作，只用一根轴就能够进行2种（旋转、直线）模式的运动。旋转式滚珠丝杆花键则可通过让螺帽／外筒旋转或停止的运作，只用一根轴就能够进行3种（旋转、螺旋、直线）模式的运动。适用于水平多关节机械手臂（SCARA）、产业用机器人、自动装载机、雷射加工机、搬送装置、机械加工中心的ATC装置等，最适合在旋转运动与直线运动的组合装置上使用。

tbi滚珠丝杆螺母装滚珠方法详细步骤：

①把TBI滚珠丝杠螺母和滚珠清洁干净。

②把塑料挡珠器（滚珠反向器）放回到螺母内。安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接。

③在螺母内涂上油脂。

④把滚珠放入螺旋槽内。注意，不是所有的螺旋槽都有填满，是按照一个挡珠器是一个循环园的原则放滚珠，我看见你的螺母好像是4个挡珠器，那就是4个循环园。

⑤把螺母拧入丝杠内（注意不要掉滚珠）。

⑥旋转螺母前进后退，检查螺母运行是否顺畅，如顺畅这表示OK。

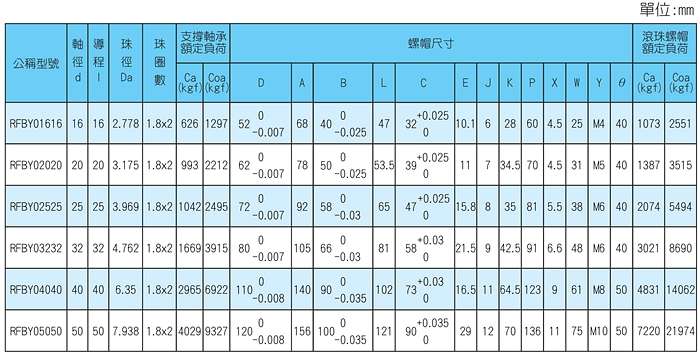

除了TBI滚珠杆螺杆螺帽对螺杆轴线的半径方向圆周偏差(D)和法兰安装面对螺杆轴线的直角度(C)之外・RFBY型的精度以J1S规格(JISB1192-1997)为基准。

导程精度	z转造C7		转造C10		转造C7		转造C5		转造C3
型号	C	D	C	D	C	D	C	D	C	D
RFBY01616	0.035	0.065	0.035	0.065	0.023	0.035	0.016	0.020	0.013	0.017
RFBY02020	0.035	0.065	0.035	0.065	0.023	0.035	0.016	0.020	0.013	0.017
RFBY02525	0.035	0.065	0.035	0.065	0.023	0.035	0.018	0.024	0.015	0.020
RFBY03232	0.035	0.065	0.035	0.065	0.023	0.035	0.018	0.024	0.015	0.020
RFBY04040	0.046	0.086	0.046	0.086	0.026	0.046	0.021	0.033	0.018	0.026
RFBY05050	0.046	0.086	0.046	0.086	0.026	0.046	0.021	0.033	0.0180	0.026
