TBI导轨

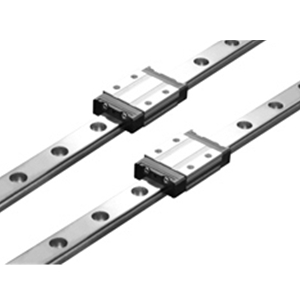

TBI直线滑轨TM09WN

  • 产品类别:TBI导轨
  • 产品型号:TM09WN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:227 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:TBI直线滑轨TM09WN直线导轨属于微小型系列直线导轨,组合高度为12,滑块安装孔为23*12mm。直线导轨中全方位自动气割机是依靠橡胶柔性导轨。

型号 组装规格 滑座尺寸mm 滑到尺寸mm
H W2 E W  B   J   T  L L1 Q×l Φ W1 H1 ΦD h Φd F
TM09WN 12 6 3.4 30 23 12 4 39.1 26.7 M3x3 1.3 18 7.3 6 4.5 3.5 30



型号 额定负载kgf 容许静力矩 重量
C Co Mx(kgf-mm) My(kgf-mm) Mz(kgf-mm) 滑块kg 滑轨kg/m
 单滑块  单滑块  双滑块  单滑块  双滑块
TM09WN 208 368 4645 1621 12205 1621 12205 0.03 0.97


TBI微型线性滑轨的基本负荷与维护

  TBI直线滑轨在静止或者是在运行过程中如果承受过大的负荷力,或者是受有较大的冲击负荷时,容易导致珠道接触面局部产生永久性的变形发生,一旦这种永久变形量超过一定的限度时,会妨碍线性滑轨运动的平稳性。

     TBI直线导轨的基本静额定负荷就是允许静负荷的最高极限,其定义是在负荷方向与大小均等的状态下,承受巨大的应力接触面,钢珠和珠道表面的校值,总数永久变形量刚好成为钢珠直径万分之一时的静负荷。

     TBI直线导轨如果产生出轨情况,简单介绍一下线性滑轨的日常维护处理工作:

  首先将滑轨两侧轨道涂上膏状形式的润滑油,再将端盖板拆卸下来,随后用一个空的轨道将滑轨套进去,将一颗颗滚珠装进去即可。

  到了最后一步就将4~6颗珠子装在档板的滑槽内。所以呢滚珠出轨的越少其还原的可能性就降低不少了,从而保障了原有的顺畅度,提高的生产效率。

   TBI直线滑轨TM09WN直线导轨属于微小型系列直线导轨,组合高度为12,滑块安装孔为23*12mm。直线导轨中全方位自动气割机是依靠橡胶柔性导轨。
