TBI中组装TRC系列直线导轨

  • 产品类别:TBI导轨
  • 产品型号:TRC直线导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:1141 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:TBI中组装TRC系列直线导轨杜绝生锈最彻底方法是对导轨进行电镀表面处理,滑块侧面加装润滑小油箱可以起到防锈的作用。导轨在机械行业中也会是运用很多的它的作用是很大的负责高精密的工作。

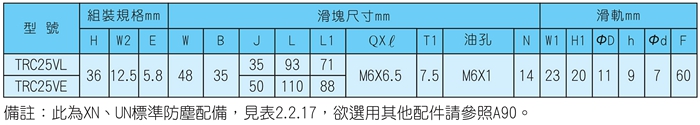

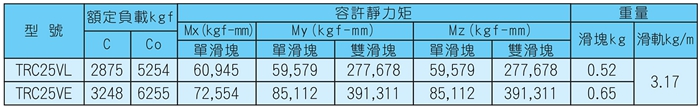

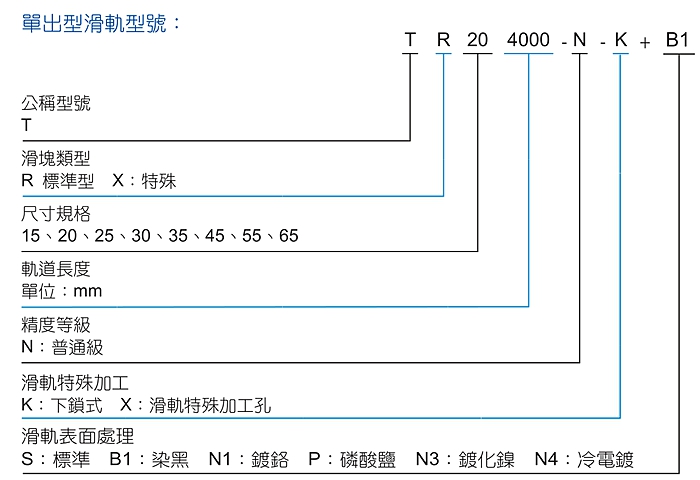

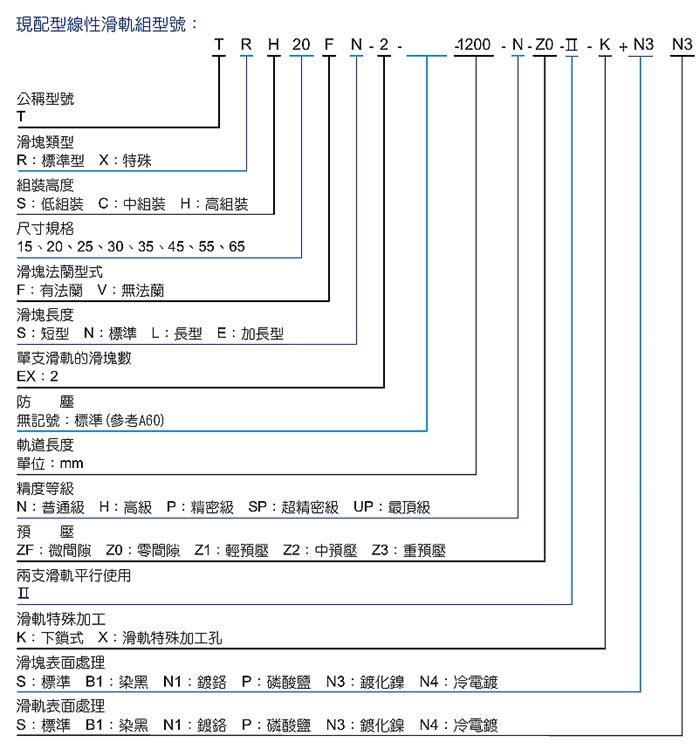

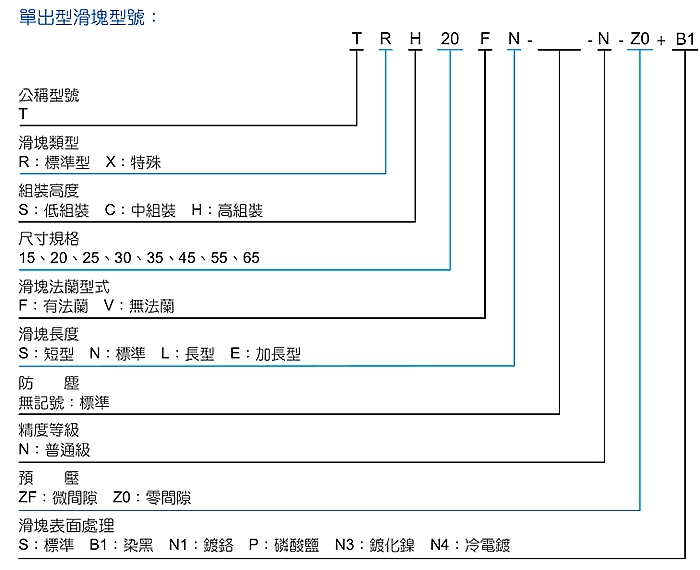

TRC25VL TRC25VE

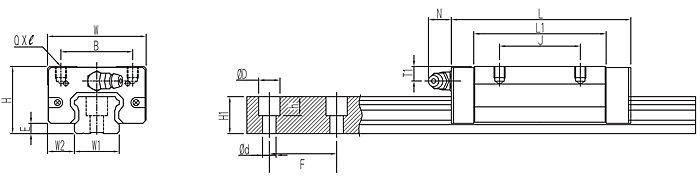

TBI高组装直线导轨TRC系列是法兰形式,滑块是上锁式,组合高度是36mm,滑轨长度100~4000mm,应用于机械加工、NC车床、食品机械、磨床、五面加工机、重型切削机、冲床、射出机、自动化设备、运输设备、密封机。




TR本体材质

TBI直线导轨的TR滑轨的材质是S55C,TR滑块材质是SCM420H,两者的硬度都是HRC58°~64°



径向间隙

TRC直线滑轨的径向间隙是指:轨道固定时,在其长度方向的中央部・将滑块轻轻地作上下移动,这时滑块中央部的径向移动量。

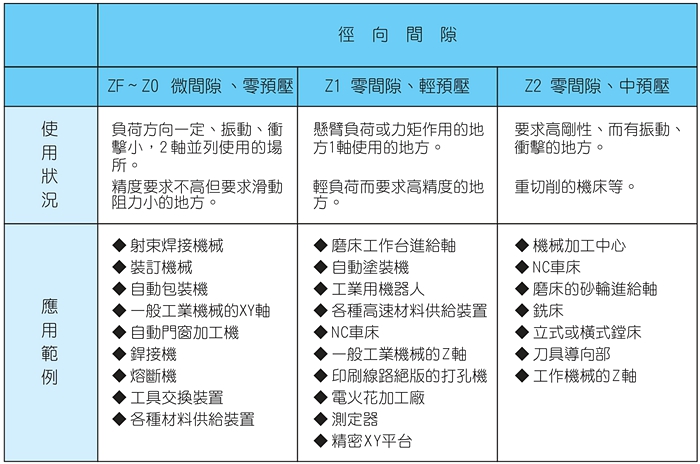

径向间隙一般分为五种:ZF微间隙、Z0零预压、Z1軽预压、Z2中预压、Z3重预压。可根据用途选择,各种型式的间隙值都已规格化。

TBI中组装导轨TRC的径向间隙对运行精度丶耐负荷性能及刚性都有明显的影响,因此根擦用途适当的选择间隙是很重要的。一般考虑到因往返往复运动而产生的振动丶冲击,选择负间隙、对使用寿命及精度等都会带来好的效果。


预压

所谓预压( Pre load),其目的是为了增大滑块的刚性,消除隙等预先给转动体施加内部负荷・滑轨的间隙记号ZF、Z0、Z1、Z2和Z3表示施加预压( Preload)后间隙值为负数。另外・滑轨因在出厂已全部按指定的间隙调整好了,所以不需要再调预。限根据各式各样的条件来选择最合适的间隙,选择时请与东莞创威达联系。


预压大小与寿命关系

在TBI滑轨中施加预压(中预压)使用时,因滑块中事前作用了内部负荷,有必要考虑预压负荷进行寿命计算・另外在确定型号后,决定预压负荷时请与东莞创威达联系。

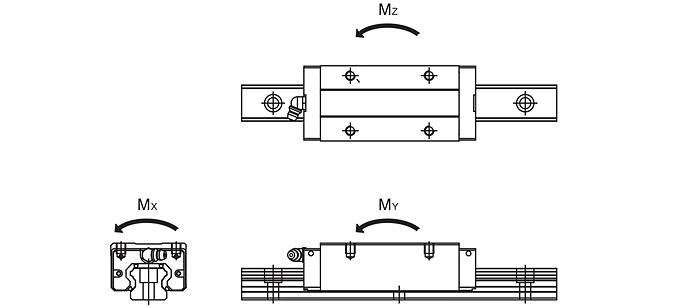

刚性

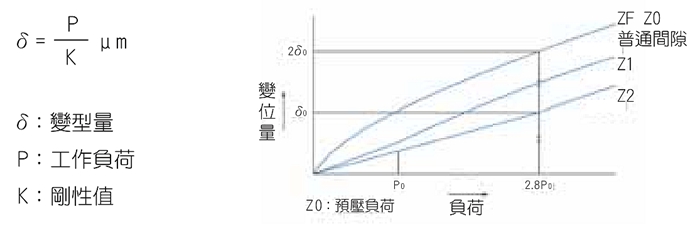

滑轨承受负荷时钢珠或滑块丶轨道等在容许负荷范围内产生弹性变形,这时的变位量与员荷之比率就是刷性值・TBI滑轨随着预压量的增加・刚性也随之增加加,下图中表示ZF~Z0间隙、Z1间隙与Z2间隙时刚性值的差别;由图可知,对于四方向等负荷来讲·预压的效果能保持外部负荷增大到预压负荷约2.8倍时为止。




   1、运动灵敏度和定位精度
   运动灵敏度是指运动构件能实现的最小行程;定位精度是指运动构件能按要求停止在指定位置的能力。运动灵敏度和定位精度与导轨类型、摩擦特性、运动速度、传动刚度、运动构件质量等因素有关。

   2、精度坚持性
   精度坚持性是指导轨工作过程中保持原有几何精度的能力。TBI直线导轨的精度坚持性主要取决于导轨的耐磨性极其尺寸稳定性。耐磨性与导轨副的资料匹配、受力、加工精度、润滑方式和防护装置的性能的因素有关。导轨及其支承件内的剩余应力也会影响导轨的精度坚持性。

   3、运动平稳性
   TBI直线导轨运动平稳性是指导轨在低速运动或微量移动时不出现爬行现象的性能。平稳性与导轨的结构、导轨副材料的匹配、润滑状况、润滑剂性质及导轨运动之传动系统的刚度等因素有关。

   4、导向精度
导向精度是指运动构件沿直线导轨导面运动时其运动轨迹的准确水平。影响导向精度的主要因素有导轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、外表粗糙度、导轨和支承件的刚度、导轨副的油膜厚度及油膜刚度。
TBI直线运动导轨的几何精度一般包括:垂直平面和水平平面内的直线度;两条导轨面间的平行度。导轨几何精度可以用导轨全长上的误差或单位长度上的误差表示。
