台湾精密级TBI线性滑轨TRH55FE

  • 产品类别:TBI导轨
  • 产品型号:TRH55FE
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:286 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:TRH55FE直线导轨属于高组装系列直线导轨,组合高度为70mm,滑块安装孔为116*95mm。TRH55FE直线导轨量测特性,不因含油、水、粉尘及切削屑的恶劣工作环境而改变;另对震动、噪章、高温的环境亦可胜任。

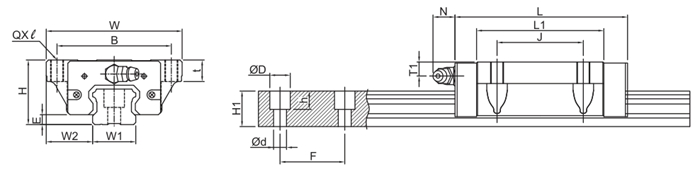

型号 组装规格mm 滑块尺寸mm 滑轨mm
H W2 E W B J   t   L L1 Q×l T1 油孔 N W1 H1 ΦD  h   Φd  F
TRH55FE 70 43.5 13 140 116 95 29 200.1 156.1 M14×17 11 PT1/8 12.5 53 44 23 20 16 120



型号 额定负载kgf 容许静力矩 重量
C Co Mx(kgf-mm) My(kgf-mm) Mz(kgf-mm) 滑块kg 滑轨kg/m
 单滑块  单滑块  双滑块  单滑块  双滑块
TRH55FE 17349 27377 723699 670530 3148673 670530 3148673 5.6 16.1

TBI线性导轨产品的设计讲究

    TBI线性线导轨产品的每一个设计都是一门研究。TBI直线导轨产品在我们的机械加工中用到很多,作为专业的线性导轨厂家为您介绍我们在设计直线导轨的时候考虑到哪些方面,每处细节的介绍有什么讲究。

    TBI重负荷滑轨可同时承受上下左右方向的负荷由于线性导轨特殊的束制结构设计,可同时承受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面,并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上,即能重现加工时的高精密度。

    机械的操作在不断代替我们的人工,为了让机械操作更加精确,我们的产品就应该更加精细,不仅需要线性导轨还要直线微轨产品,在各种高精尖行业中应用我们的产品。

   TRH55FE直线导轨属于高组装系列直线导轨,组合高度为70mm,滑块安装孔为116*95mm。TRH55FE直线导轨量测特性,不因含油、水、粉尘及切削屑的恶劣工作环境而改变;另对震动、噪章、高温的环境亦可胜任。
