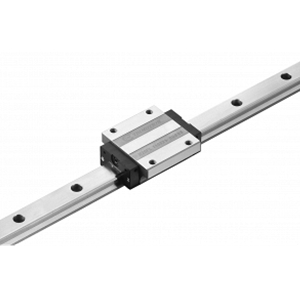

优势特点：高稳定性TBI线性滑轨TRH55FL属于高组装系列直线导轨，组合高度为70mm，滑块安装孔为116*95mm，高精度省维护保养。两条直线导轨磨损均匀，磨损后对称位置位置不变，故加工精度影响小。

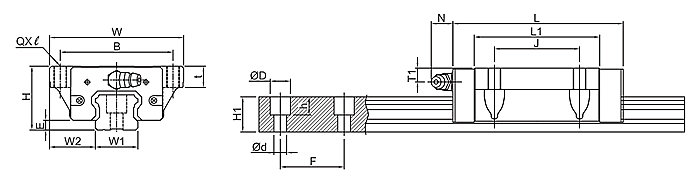

| 型号 | 组装规格mm | 滑块尺寸mm | 滑轨mm | |||||||||||||||||||||
| H | W2 | E | W | B | J | t | L | L1 | Q×l | T1 | 油孔 | N | W1 | H1 | ΦD | h | Φd | F | ||||||
| TRH55FL | 70 | 43.5 | 13 | 140 | 116 | 95 | 29 | 162 | 118 | M14×17 | 11 | PT1/8 | 12.5 | 53 | 44 | 23 | 20 | 16 | 120 | |||||
| 型号 | 额定负载kgf | 容许静力矩 | 重量 | ||||||
| C | Co | Mx（kgf-mm） | My（kgf-mm） | Mz（kgf-mm） | 滑块kg | 滑轨kg/m | |||
| 单滑块 | 单滑块 | 双滑块 | 单滑块 | 双滑块 | |||||
| TRH55FL | 14703 | 21613` | 571342 | 411729 | 2019184 | 411729 | 2019184 | 4.22 | 16.1 |
线性滑轨和直线滑轨的区别
线性导轨和直线导轨，只是大家的叫法不一样，其实这两个的本质是一样的，线轨也叫直线导轨，通常是指滚动导轨，应用于各行业，其最主要的是机械、自动化行业。主要的作用是按给定的方向做反复的直线运动，按照摩擦性质可分好几种。
TBI线性滑轨分为两部分组成，滑块和滑轨，滑块内含内循环的滚珠或滚柱。滑轨是一种模块化的元件，可以预先定制。是标准化系列化的单独的产品，可以安装在机床上。磨损后可以拆卸下来更换。
硬轨是指镶钢导轨，一般加工后安装在床身上。硬轨一般应用于粗加工，它的刚性好、速度慢，镶钢贴塑导轨一般用于重载的情况。它的润滑很重要。但是导轨磨损后，要调整也很麻烦。但高档机使用硬轨还是比较多的。硬轨主要用于重切削，线轨主要用于轻切削。切削的重轻也是相对的，重切削配以低转速适配机床的硬轨，轻切削配以高转速，适配机床的线轨。
线轨速度快，适用精加工。现在是线轨的用的比较多，但线轨的宽度由机床的设计而定。精加工一般多用直线滚动导轨，应为它运动速度快，而且滚动阻力小，没有爬行现象，润滑也方便。长时间用后，精度损失较小。
高稳定性TBI线性滑轨TRH55FL属于高组装系列直线导轨，组合高度为70mm，滑块安装孔为116*95mm，高精度省维护保养。两条直线导轨磨损均匀，磨损后对称位置位置不变，故加工精度影响小。
