TBI导轨

台湾TRH15FLTBI重负荷滑轨

  • 产品类别:TBI导轨
  • 产品型号:TRH15FL
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:159 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾TRH15FLTBI重负荷滑轨属于高组装系列直线导轨,组合高度为24mm,滑块安装孔为38*30mm,运用于磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。导轨系统的沟槽形状有多种多样,具有代表性的有两种。


型号 组装规格mm 滑块尺寸mm 滑轨mm
H W2 E W B J   t   L L1 Q×l T1 油孔 N W1 H1 ΦD  h   Φd  F
TRH15FL 24 16 3.2 47 38 30 8 65.4 48 M5×8 6.5 M4x0.7 7 15 13 7.5 6 4.5 60

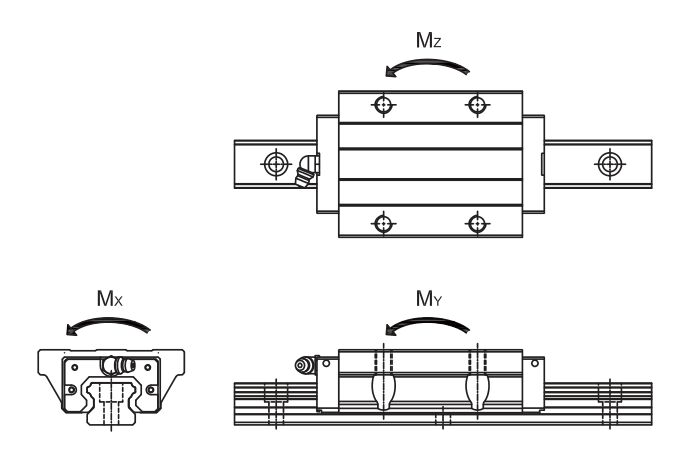

型号 额定负载kgf 容许静力矩 重量
C Co Mx(kgf-mm) My(kgf-mm) Mz(kgf-mm) 滑块kg 滑轨kg/m
 单滑块  单滑块  双滑块  单滑块  双滑块
TRH15FL 1343 2574 19175 20429 95224 20429 95224 0.22 1.32

TBI直线导轨的分类

    直线滚动导轨副一般由导轨、滑块、反向器、滚动体和保持器等组成,它是一种新型的作相对往复直线运动的滚动支承,能以滑块和导轨间的钢球滚动来代替直接的滑动接触,并且滚动体可以借助反向器在滚道和滑块内实现无限循环,具有结构简单、动静摩擦系数小、定位精度高、精度保持性好等优点。

    直线滚动导轨的作用是用来支撑和引导运动部件,依靠导轨两侧两列或四列滚珠循环滚动带动工作台按给定的方向平稳移动做往复直线运动。

    直线导轨又称精密滚动直线导轨副、滑轨、线性导轨、线性滑轨、滚动导轨,用于需要精确控制工作台行走平行度的直线往复运动场合,拥有比直线轴承更高的额定负载,同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。

   台湾TRH15FLTBI重负荷滑轨属于高组装系列直线导轨,组合高度为24mm,滑块安装孔为38*30mm,运用于磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。导轨系统的沟槽形状有多种多样,具有代表性的有两种。
