原装进口静音HSR系列PVP线性滑轨-HSR20LB/BM

  • 产品类别:PVP导轨

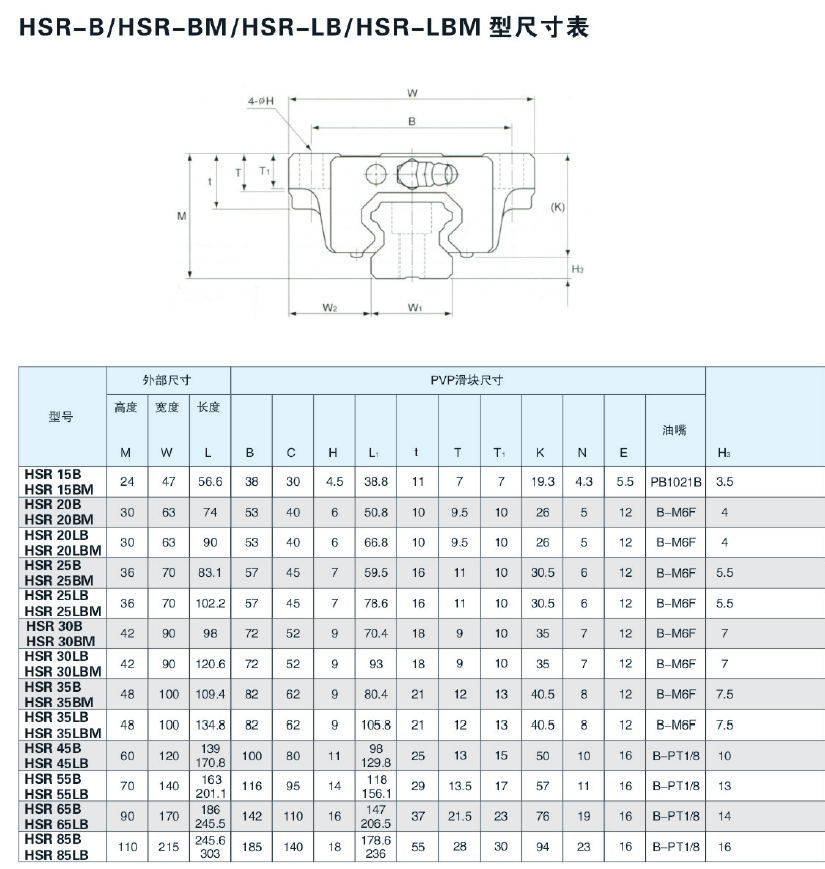

  • 产品型号:HSR20LB/BM
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:323 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:原装进口静音HSR系列PVP线性滑轨-HSR20LB/BM力求固定元件和移动元件之间有最大的接触面积,这不但能提高系统的承载能力,而且系统能承受间歇切削或重力切削产生的冲击力,把作用力广泛扩散,扩大承受力的面积。

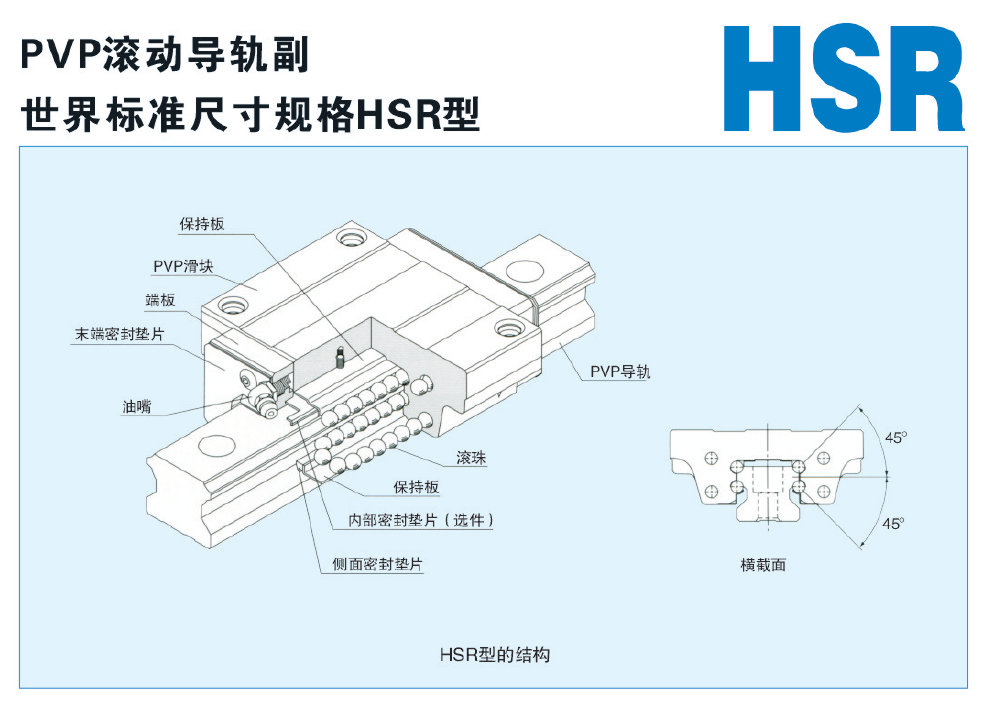

滚珠列沿着PVP导轨和PVP滑块上经过精密研磨加工的4列滚动沟道滚动;通过组装在PVP滑块两端上的端盖板作循环运动。



PVP滑块上安装了保持板档住钢球,因此即使抽出PVP直线导轨,钢球也不会脱落(HSR8,10和12型除外)。



因为各滚珠列是按45℃接触角配置的,所以对于PVP滑块上4个方向上的作用(径向,反径向和横方向)均具有相同的额定负荷能力,可在各种各样的姿势中使用。并且因能施加均等的预负荷,从而既能维持较低的摩擦系数,又加强了4个方向上的刚性。同时,因横截面高度低,并且对PVP直线导轨进行了高刚性设计,从而能实现稳定的高精度直线运动。

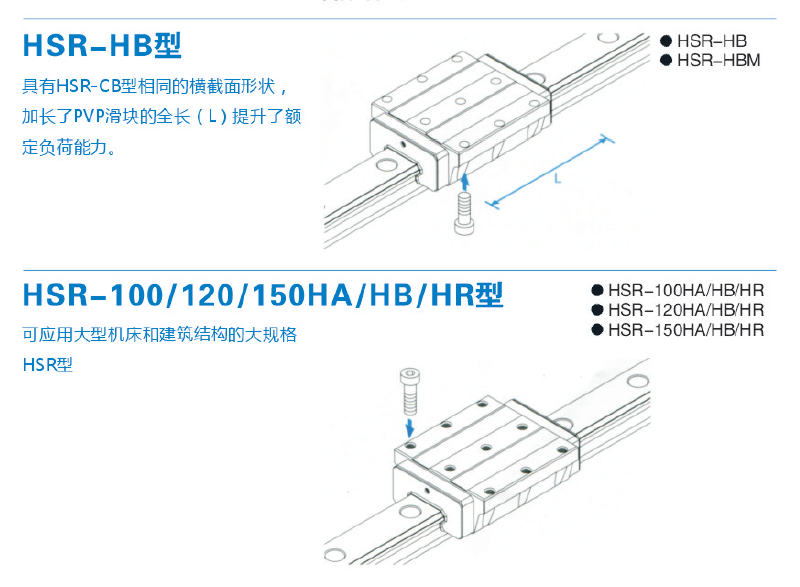

PVP直线导轨-HSR标准型:



【自润设计无须添油】
PVP线性滑轨HSR20LB专利的同步联结器在中间的间隔部设计有储油的空间,可供给钢珠在运行时润滑之需要,且在经过方向回转部时,能够将润滑油均匀的补充于储油空间内,继续均匀润滑钢珠,所以补充润滑油的频率可有效的减少。

【高速设计】
PVP线性滑轨HSR20BM同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失,且HIWIN之专利设计使得滚珠与同步联结器之间为环形线接触,进而有效降低摩擦阻力,使得静音型直线导轨具有卓越的高速性能。

【噪音低、音质好】
由于装有护板和循环回路的最佳设计,没有钢球之间的相互碰撞,从而实现了能更加稳定的循环和低噪音化。

【精度高】
在哥特式圆孤形状中,因测定滚子容易固定,滚球沟槽的精度测定简便易行而且正确。



原装进口静音HSR系列PVP线性滑轨-HSR20LB/BM力求固定元件和移动元件之间有最大的接触面积,这不但能提高系统的承载能力,而且系统能承受间歇切削或重力切削产生的冲击力,把作用力广泛扩散,扩大承受力的面积。

滚珠列沿着PVP导轨和PVP滑块上经过精密研磨加工的4列滚动沟道滚动;通过组装在PVP滑块两端上的端盖板作循环运动。



PVP滑块上安装了保持板档住钢球,因此即使抽出PVP直线导轨,钢球也不会脱落(HSR8,10和12型除外)。



因为各滚珠列是按45℃接触角配置的,所以对于PVP滑块上4个方向上的作用(径向,反径向和横方向)均具有相同的额定负荷能力,可在各种各样的姿势中使用。并且因能施加均等的预负荷,从而既能维持较低的摩擦系数,又加强了4个方向上的刚性。同时,因横截面高度低,并且对PVP直线导轨进行了高刚性设计,从而能实现稳定的高精度直线运动。



PVP直线导轨-HSR标准型:



提高摩擦特性,消除钢球之间的碰撞和相互摩擦,实现平滑稳定的循环运动,静音型。

优秀的品质、高精度、省力效果。

高刚性、高精度, 实现长期稳定的行走精度。

耐磨性好、摩擦阻力小、寿命长。

D/F正面组合结构具有自动调心能力, 吸收误差能力强。

PVP线性滑轨为了设计方便, 提供多样化规格。

PVP直线导轨和滑块的互换性高, 组装和维修容易。

提高摩擦特性,防止钢球之间摩擦的分隔排列,实现了顺畅而稳定的循环运动,即使在高速运行也能维持低噪音。如使用特殊润滑密封垫片时,实现长时间的使用寿命并长期运行而免维护。



进口机床用HSR系列PVP直线导轨-HSR85A法兰标准型在绝大多数情况下,直线导轨和滚珠丝杆一样流体润滑只限于边界区域,这其中有一种不可避免的摩擦就是由金属接触而产生的直接摩擦是无法避免的,但由于摩擦系数比较小,我们一般都市忽略不计的。

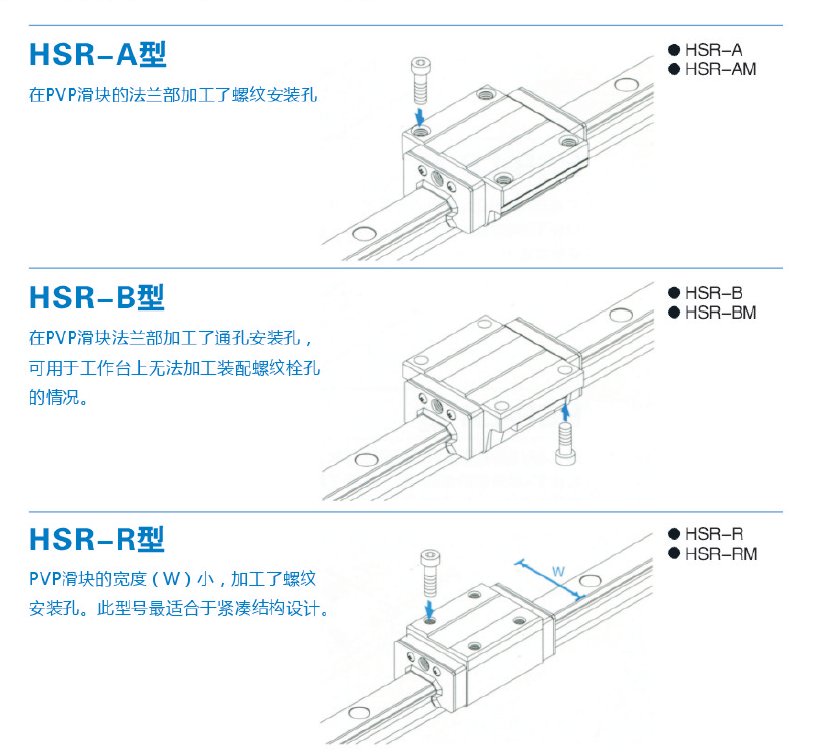

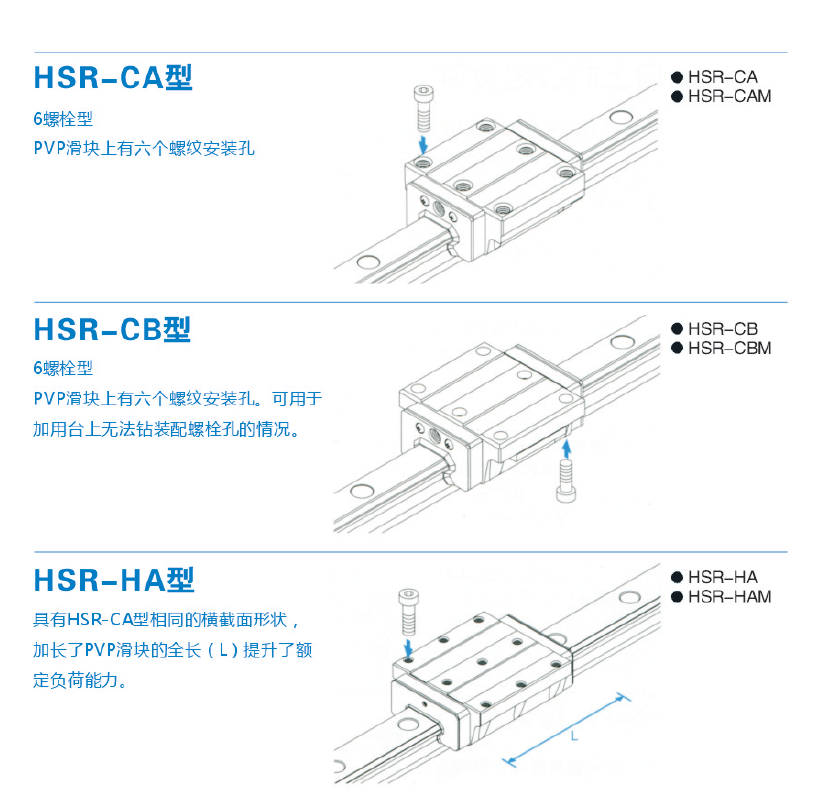

种类与特点:
