PVP直线线轨滑块-HSR20LR/RM

  • 产品类别:PVP导轨
  • 产品型号:HSR20LR/RM
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:520 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:PVP直线线轨滑块-HSR20LR/RM由于是一系列滚珠的点接触,需要支撑的地方有限,刚性差,负载性能有限,仅载径向有较好承载力,轴向承载比较小。而且方形轨道耐磨,高速,阻力小,所以更有优势。

滚珠列沿着PVP导轨和PVP滑块上经过精密研磨加工的4列滚动沟道滚动;通过组装在PVP滑块两端上的端盖板作循环运动。



PVP滑块上安装了保持板档住钢球,因此即使抽出PVP直线导轨,钢球也不会脱落(HSR8,10和12型除外)。



因为各滚珠列是按45℃接触角配置的,所以对于PVP滑块上4个方向上的作用(径向,反径向和横方向)均具有相同的额定负荷能力,可在各种各样的姿势中使用。并且因能施加均等的预负荷,从而既能维持较低的摩擦系数,又加强了4个方向上的刚性。同时,因横截面高度低,并且对PVP直线导轨进行了高刚性设计,从而能实现稳定的高精度直线运动。



PVP直线导轨-HSR标准型:



【小型化、重负荷】
因为断面高度低的小型化设计的类型具有在径向方向上承重能力强的钢球接触构造,所以最适合于水平导向部。

【高顺畅性】
滑块钢珠循环处采特殊专利设计运行轨迹顺畅,能有效提高导轨组之顺畅性。

【免维护】
C-Lube内的润滑油能长期保持润滑性能,从而减少了繁琐的润滑管理所需的人工,仅靠C-Lube内的润滑油导轨就能实现5年或20,000km免维护。

【低组装,四方向等负荷设计】
滑块高度较低的断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

PVP直线线轨滑块-HSR20LR/RM由于是一系列滚珠的点接触,需要支撑的地方有限,刚性差,负载性能有限,仅载径向有较好承载力,轴向承载比较小。而且方形轨道耐磨,高速,阻力小,所以更有优势。

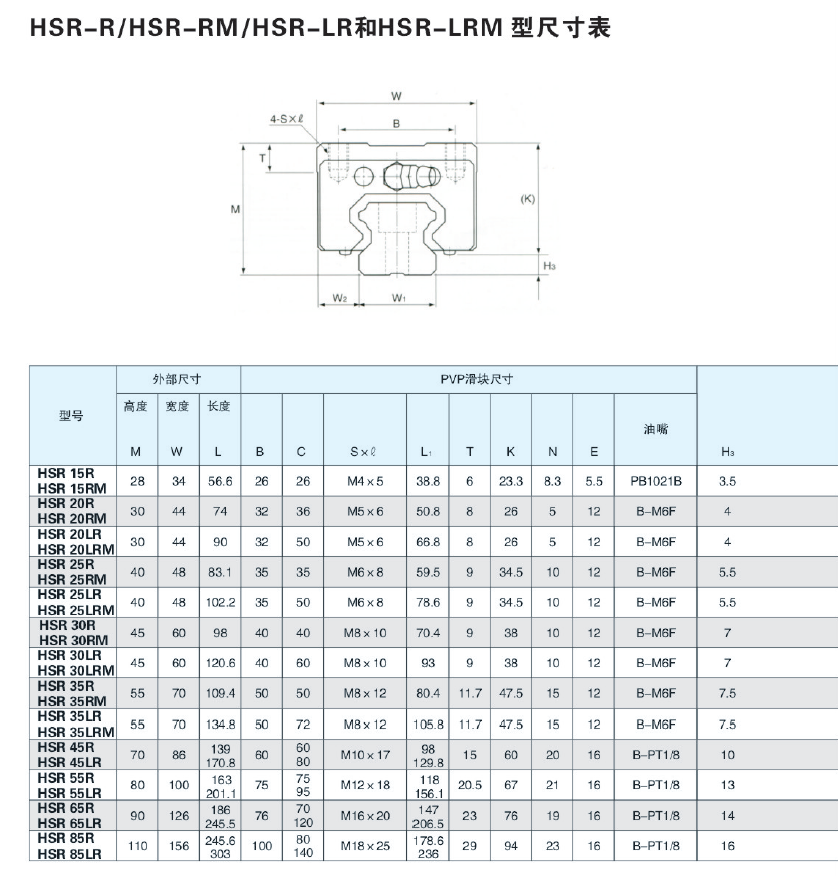

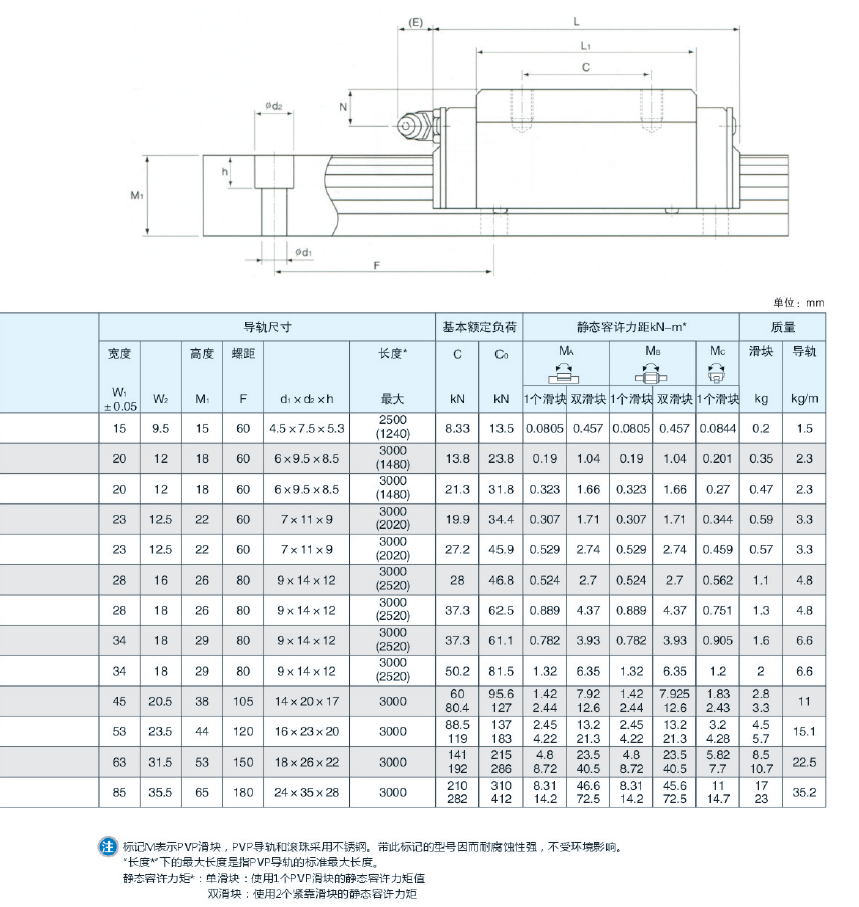

种类与特点:
