银泰滚珠丝杆专用支撑座FF系列-支持端

  • 产品类别:PMI丝杆支撑座
  • 产品型号:FF系列
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:36 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:银泰滚珠丝杆专用支撑座FF系列-支持端,滚珠丝杆支撑座有8个系列,对标准滚珠螺杆库存品的轴端、成品,预备了标准化的支撑座 EK、 EF、FK、FF型,对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承,可依选用螺杆等级做最符合经济的搭配。高精度稳定的回转性能。




丝杆支撑座是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

  (1)最佳轴承的采用
   考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30°、自由组合)。同时,这种轴承接触角是45°,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能

   (2)丝杠固定座的形状
    TBI丝杆支撑座单元有角型和圆型系列,可根据用途选择。

  (3)小型且安装简便
   丝杠固定座是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

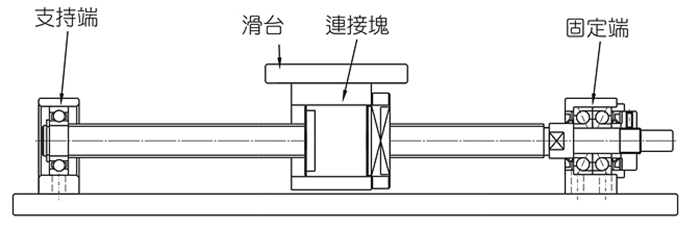

1.滚珠杆与定位滑台的台面稍微固定。

2.将固定端与杆尾端轴承组合。

3.确认滑台导引面与滚珠杆之间的平行度,将固定端与支持段锁紧固定。


4.将滑台推至行程两端,以确保滚珠丝杆的顺畅性,再将杆与滑台锁紧固定。

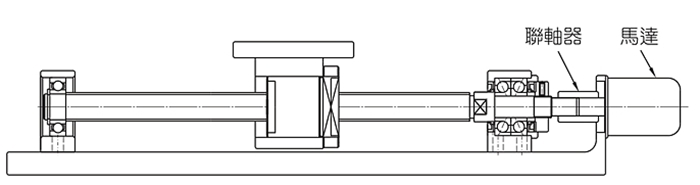

1.马达座的确实连接

2.马达座及滚珠杆与联轴器的安装。

3.安装后的马达连转测试。

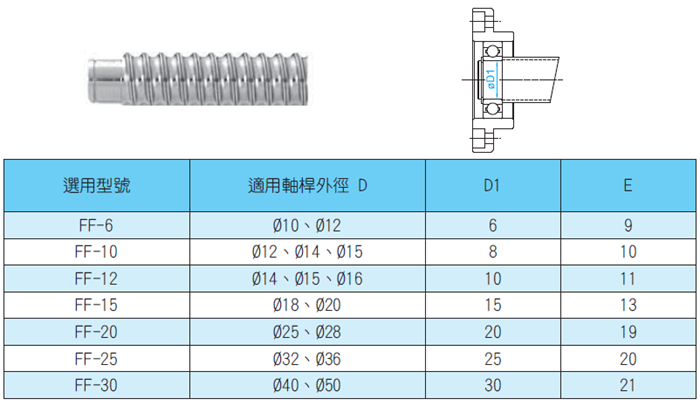

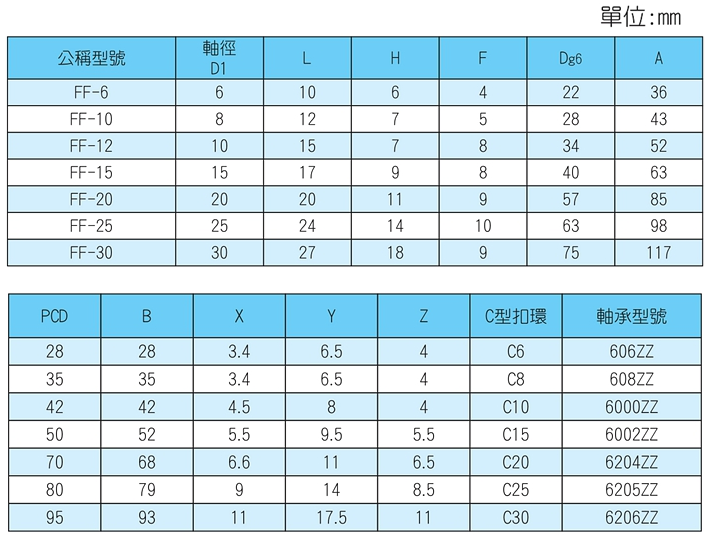

FF6 F10 FF12 FF15 FF20 FF25 FF30



银泰滚珠丝杆专用支撑座FF系列-支持端,滚珠丝杆支撑座有8个系列,对标准滚珠螺杆库存品的轴端、成品,预备了标准化的支撑座 EK、 EF、FK、FF型,对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承,可依选用螺杆等级做最符合经济的搭配。高精度稳定的回转性能。
