银泰PMI滚珠丝杆专用支撑座BF系列

  • 产品类别:PMI丝杆支撑座
  • 产品型号:BF系列
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:215 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:银泰PMI滚珠丝杆专用支撑座BF系列,丝杆支撑座安装注意事项:1:请勿将支撑单元拆解。2:螺杆轴插入支撑单元时,注意请不要将油密封垫片的凸缘球翻。3:用内六角固定螺栓压紧垫块时,为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。另外在严酷的条件下使用时,还必须采取措施防止其他零部件的松弛。




   1最佳轴承的采用
       考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30°、自由组合)。同时,超小型支撑单元装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。

   2支撑单元的形状

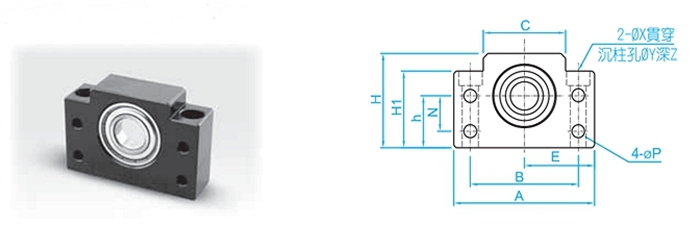

       支撑单元有角型和圆型系列,可根据用途选择。

   3小型且安装简便
       支撑单元是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

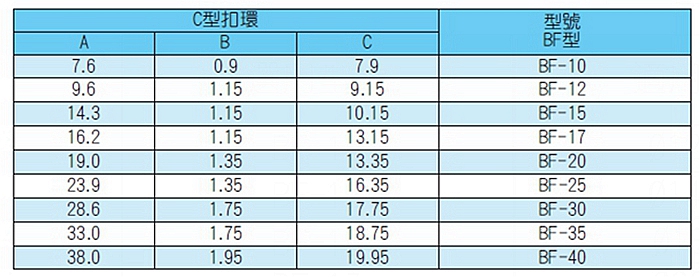

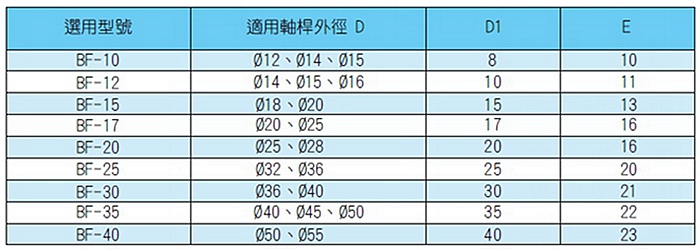

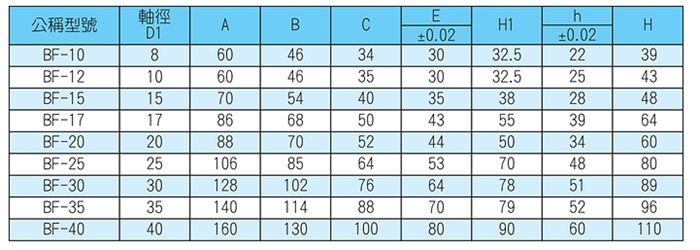

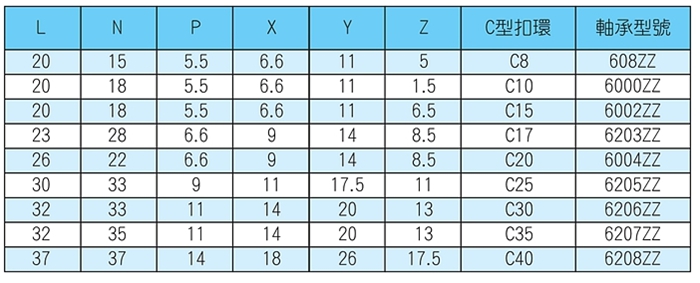

BF10 BF12 BF15 BF17 BF20 BF25 BF30 BF35 BF40



银泰PMI滚珠丝杆专用支撑座BF系列,丝杆支撑座安装注意事项:1:请勿将支撑单元拆解。2:螺杆轴插入支撑单元时,注意请不要将油密封垫片的凸缘球翻。3:用内六角固定螺栓压紧垫块时,为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。另外在严酷的条件下使用时,还必须采取措施防止其他零部件的松弛。
