PMI丝杆支撑座

PMI银泰滚珠丝杆专用支撑座BK40

  • 产品类别:PMI丝杆支撑座
  • 产品型号:BK40
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:221 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:PMI银泰滚珠丝杆专用支撑座BK40,滚珠丝杠副对滚动轴承的要求,与主轴和传动轴对滚动轴承的要求的相同点是,滚动轴承都应具有足够的精度和疲劳寿命。但不同点也很突出,滚珠丝杠主要承受轴向载荷,除丝杠自重外,一般无径向载荷。因此,滚珠丝杠副滚动轴承的轴向精度和轴向刚度要求较高。进给系统要求运动灵活,对微小位移(丝杠微小转角)响应要灵敏。因此,轴承摩擦力矩应尽量小。滚珠丝杠转速不高,且高速运转时间很短,因而发热不是主要问题。

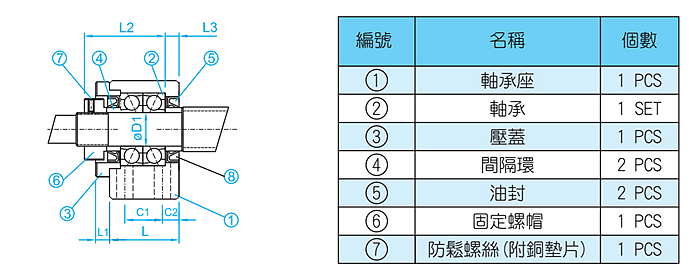

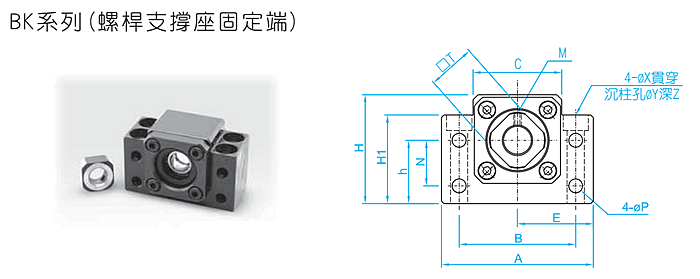

型号 轴径 A B C C1 C2 E H1 h H L L1 L2 L3 T P N M X Y Z 轴承型号
±0.02 ±0.02
BK40 40 160 130 100 33 14 80 90 60 110 61 18 76 15 50 14 37 M8 18 26 17.5 7208ATYDFC8P5

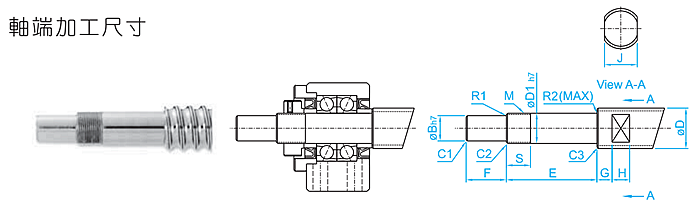

型号 适用轴杆外径 D1 B E F M S J G H 倒角 圆角半径 H1 H2
C1 C2 C3 R1 R2 N P R P
BK40 Ø50 、Ø55  40 35 98 50 M40×1.5 35 41 14 19 0.5 1.0 1.0 0.5 1.0 8×4.0 40 28.5 40



PMI银泰滚珠丝杆专用支撑座BK40,滚珠丝杠副对滚动轴承的要求,与主轴和传动轴对滚动轴承的要求的相同点是,滚动轴承都应具有足够的精度和疲劳寿命。但不同点也很突出,滚珠丝杠主要承受轴向载荷,除丝杠自重外,一般无径向载荷。因此,滚珠丝杠副滚动轴承的轴向精度和轴向刚度要求较高。进给系统要求运动灵活,对微小位移(丝杠微小转角)响应要灵敏。因此,轴承摩擦力矩应尽量小。滚珠丝杠转速不高,且高速运转时间很短,因而发热不是主要问题。
