KTK丝杆支撑座

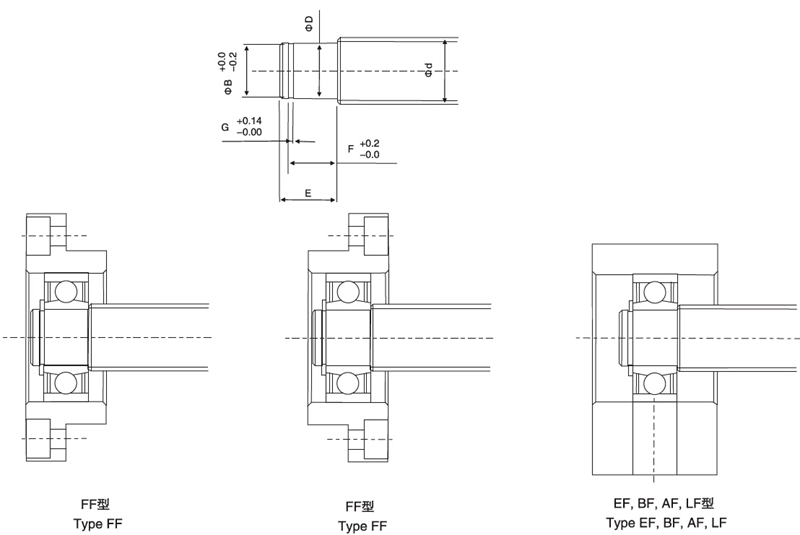

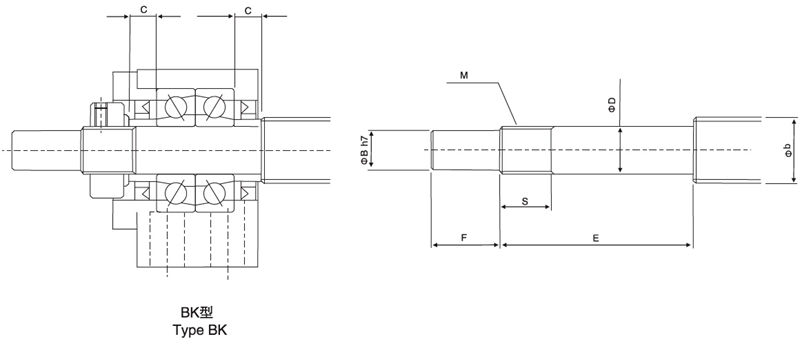

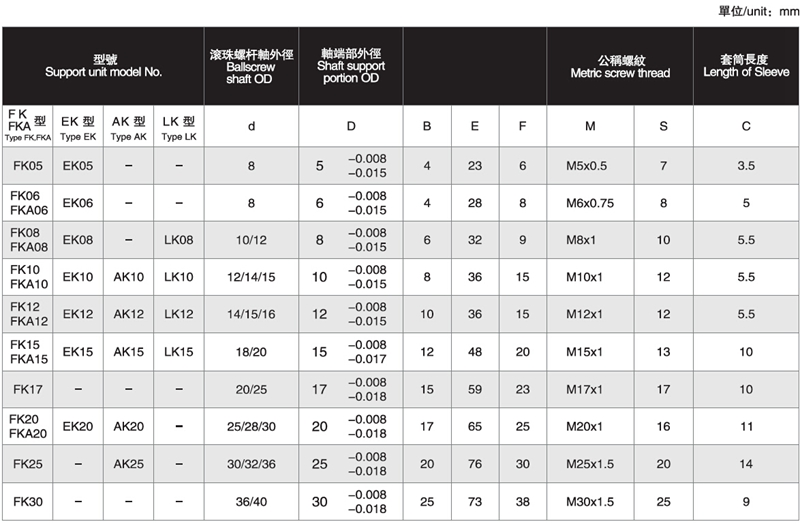

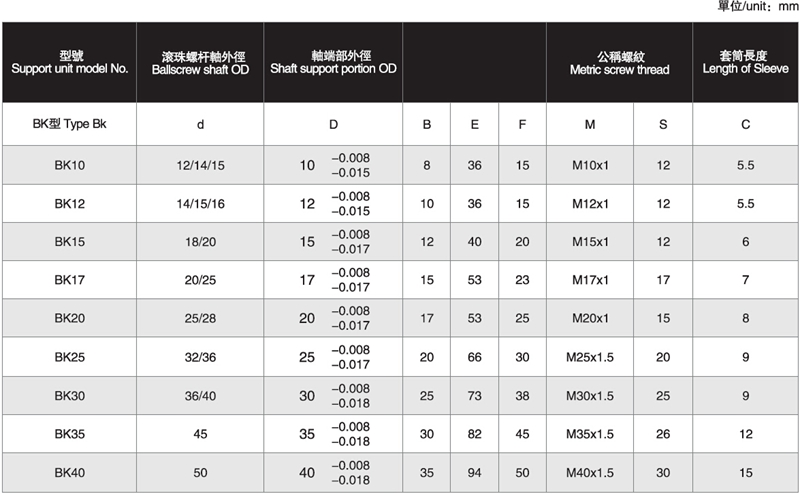

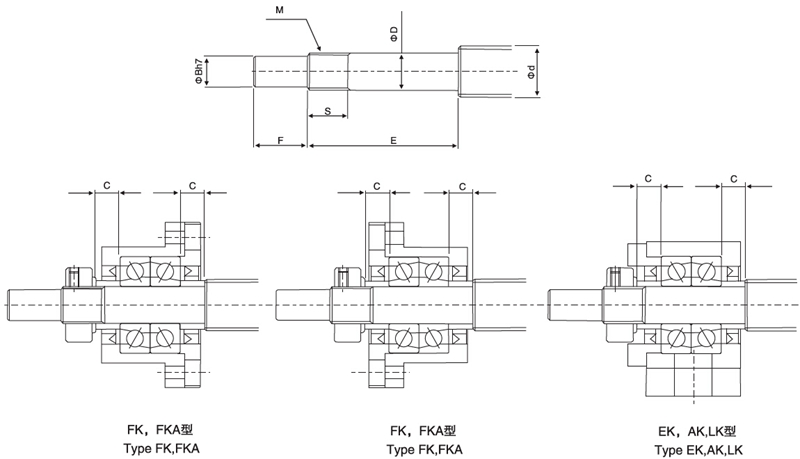

KTK丝杆支撑座轴端加工尺寸

  • 产品类别:KTK丝杆支撑座
  • 产品型号:KTK丝杆支撑座轴端加工尺寸
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:860 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:KTK滚珠丝杆支撑座的优点:装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。


对标准滚珠螺杆库存品的轴端成品,预备了标准化的支撑单元EK 、EF 型,对一般滚珠螺杆预备了标准的支撑单元BK 、BF 型。

固定侧的支撑单元装有经预压调整的JIS5 级的角接触球轴承。特别是在EK6 、8 的超小型式中,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

支撑侧的支撑单元使用深沟球轴承。
支撑单元EK 、BK 型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。

(1)最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30 °、自由组合)。同时,超小型支撑单元EK6 、8 装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45 °,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。

(2)支撑单元的形状
支撑单元有角型和圆型系列,可根据用途选择。

(3)小型且安装简便
支撑单元是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

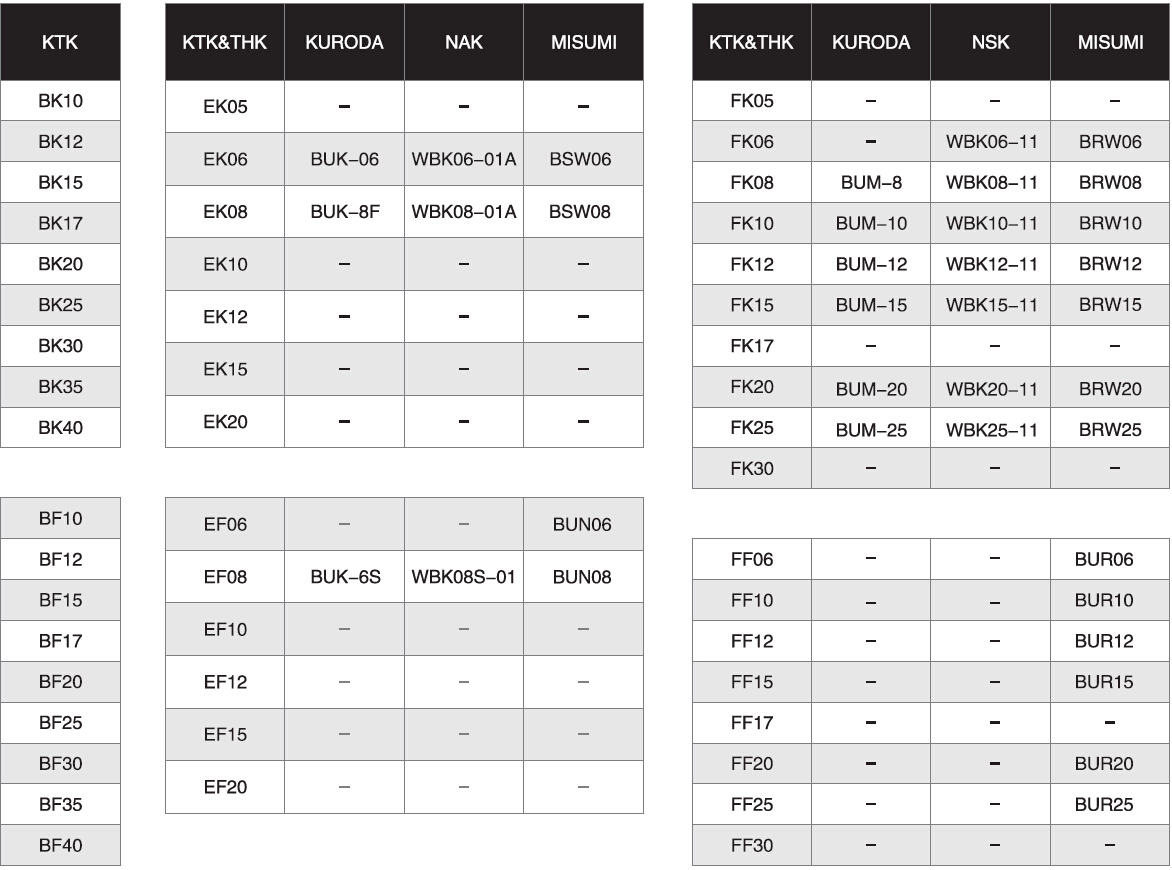

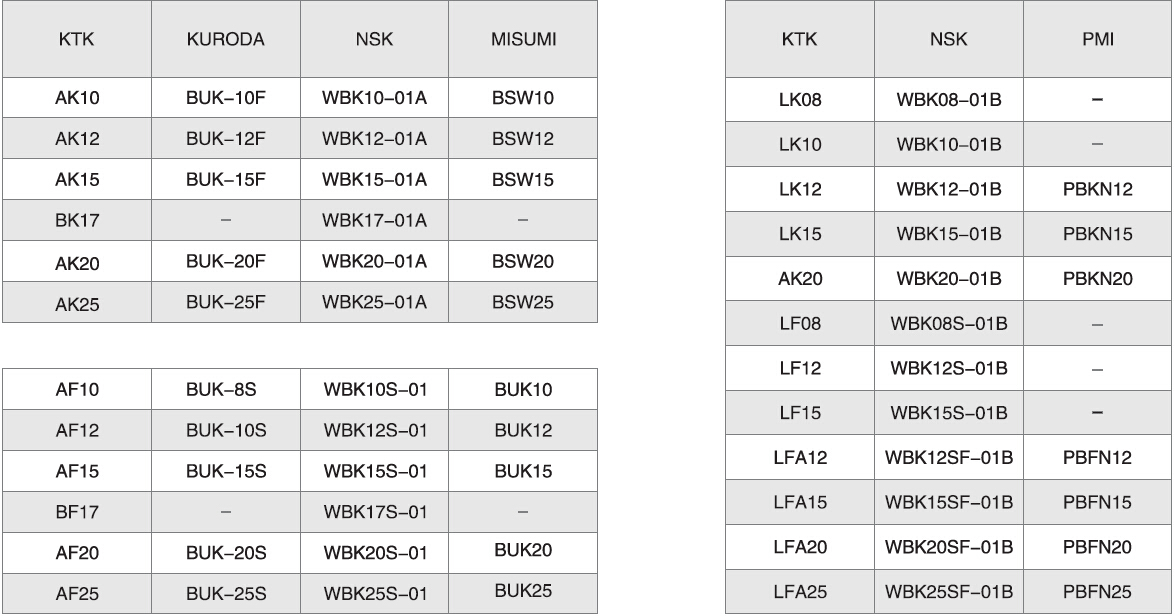

LF08 LF12 LF15 LFA12  LFA15 LFA120 LFA25
